KEL 183|8
| 訂貨號 | 47240 |
| EAN | 4251269311871 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 222 mm |
| 寬度 | 120 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 180 × 80 mm |
| 螺釘孔的數量 | 8 |
| 螺釘的直徑 | 6 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 8 x KT 大 |

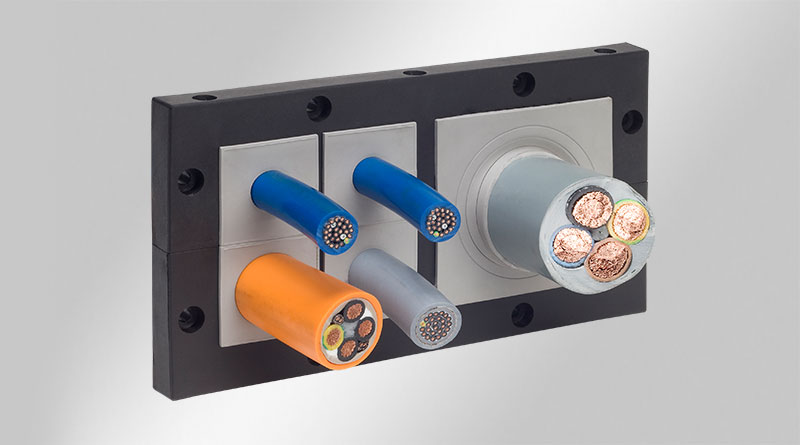

KEL 183 | 可分電纜引入框架
適用于直徑達75mm的電纜 / IP54 / UL type 12
可分式電纜引入框架KEL 183用于布線最大直徑為75 mm（取決于框架類型）的電纜和管道，并按照IP54 / UL 12標準進行密封。
對于35mm以下的電纜，可以使用KT電纜穿芯。使用這些可分開的電纜穿芯，可以布線預先端接的電纜。對于75毫米以下的電纜，我們為KEL 183開發了KTMB穿芯。這些穿芯不可分開，并已預留用于穿入電纜的區域。
KEL 183-E是緊湊型KEL 183電纜引入框架。它有2種版本。

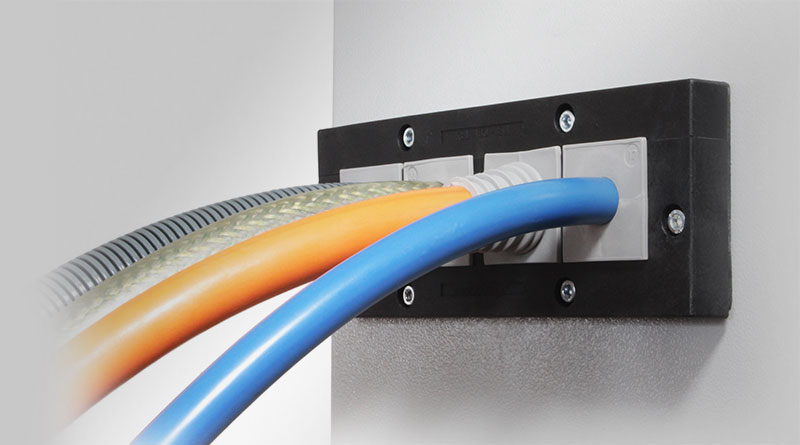

帶有4個大型KT穿芯的KEL 183-E4，特別適合布線直徑最大為35mm的電源線和軟管。使用KT-DPF穿芯可實現剛性電纜的靈活布線。
帶有16個小型KT穿芯KEL 183-E16，適合布線直徑最大為17 mm的帶連接器或標準電纜，并提供高安裝密度。特別適用于大尺寸的連接器。
穿芯可以牢靠地固定在框架內，不會掉落。只需將蓋子固定到底部框架上，即將其壓縮并牢固密封。
扁平橡膠墊圈含在包裝盒中。
該款產品可配備不同材質的螺釘：鋼螺釘或不銹鋼螺釘。
規格
| IP防護等級（EN 60529） | IP54 |
| UL類型等級 (UL 50E) | UL Type 12 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺 |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 無硅, 無鹵, 不銹 (V2A 型), 防震, 防紫外線 |
產品優勢
- 安裝的電纜直徑最大可達 75 mm
- 可以多角度安裝堅硬的電纜
- 系統升級改造和維護變得簡單快速
- 當使用雙孔或四孔穿芯時，可以大大增加安裝密度
產品類型和尺寸
KEL 183|8 V2A
| 訂貨號 | 47240.200 |
| EAN | 4251269311888 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 222 mm |
| 寬度 | 120 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 180 × 80 mm |
| 螺釘孔的數量 | 8 |
| 螺釘的直徑 | 6 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 8 x KT 大 |

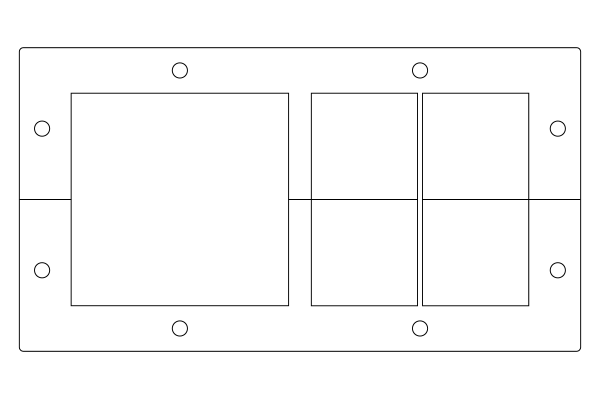

KEL 183|5
| 訂貨號 | 47220 |
| EAN | 4251269311857 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 5 |
| 電纜的最大直徑 | 75 mm |
| 長度 | 222 mm |
| 寬度 | 120 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 180 × 80 mm |
| 螺釘孔的數量 | 8 |
| 螺釘的直徑 | 6 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x KTMB 183, 4 x KT 大 |
KEL 183|5 V2A
| 訂貨號 | 47220.200 |
| EAN | 4251269311864 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 5 |
| 電纜的最大直徑 | 75 mm |
| 長度 | 222 mm |
| 寬度 | 120 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 180 × 80 mm |
| 螺釘孔的數量 | 8 |
| 螺釘的直徑 | 6 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 1 x KTMB 183, 4 x KT 大 |
KEL 183|2
| 訂貨號 | 47200 |
| EAN | 4251269311833 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 75 mm |
| 長度 | 222 mm |
| 寬度 | 120 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 180 × 80 mm |
| 螺釘孔的數量 | 8 |
| 螺釘的直徑 | 6 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KTMB 183 |
KEL 183|2 V2A
| 訂貨號 | 47200.200 |
| EAN | 4251269311840 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 75 mm |
| 長度 | 222 mm |
| 寬度 | 120 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 180 × 80 mm |
| 螺釘孔的數量 | 8 |
| 螺釘的直徑 | 6 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KTMB 183 |
KEL 183-E16
| 訂貨號 | 47255 |
| EAN | 4251269311918 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 64 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 222 mm |
| 寬度 | 79 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 180 × 42 mm |
| 螺釘孔的數量 | 6 |
| 螺釘的直徑 | 6 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 16 x KT 小 |
KEL 183-E16 V2A
| 訂貨號 | 47255.200 |
| EAN | 4251269311925 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 64 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 222 mm |
| 寬度 | 79 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 180 × 42 mm |
| 螺釘孔的數量 | 6 |
| 螺釘的直徑 | 6 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 16 x KT 小 |
KEL 183-E4
| 訂貨號 | 47250 |
| EAN | 4251269311895 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 222 mm |
| 寬度 | 79 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 180 × 42 mm |
| 螺釘孔的數量 | 6 |
| 螺釘的直徑 | 6 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x KT 大 |
KEL 183-E4 V2A
| 訂貨號 | 47250.200 |
| EAN | 4251269311901 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 222 mm |
| 寬度 | 79 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 180 × 42 mm |
| 螺釘孔的數量 | 6 |
| 螺釘的直徑 | 6 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 4 x KT 大 |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
適用配件
KTMBS 灰色
多范圍電纜穿芯，用于KEL系統, 灰色, IP54 / UL type 12標準
新型KTMBS用于將預先端接的電纜引入到KEL系統中。KTMBS穿芯可以應用于直徑4至29 mm的大型電纜。
