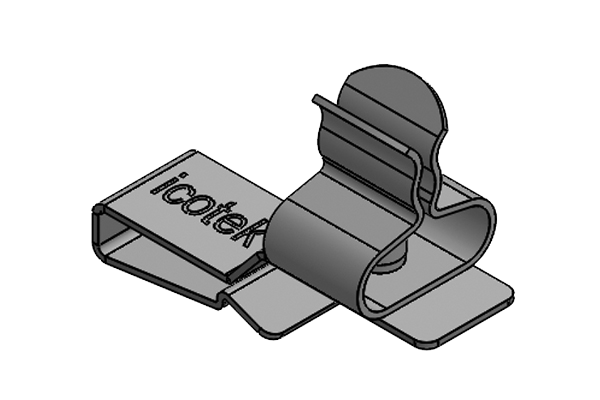

PFS|SKL 1.5-3
| 訂貨號 | 36786.1 |
| EAN | 4251269304309 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 28.5 mm |
| 寬度 | 12 mm |
| 高度 | 20.4 mm |
| 安裝高度 | 12.9 mm |

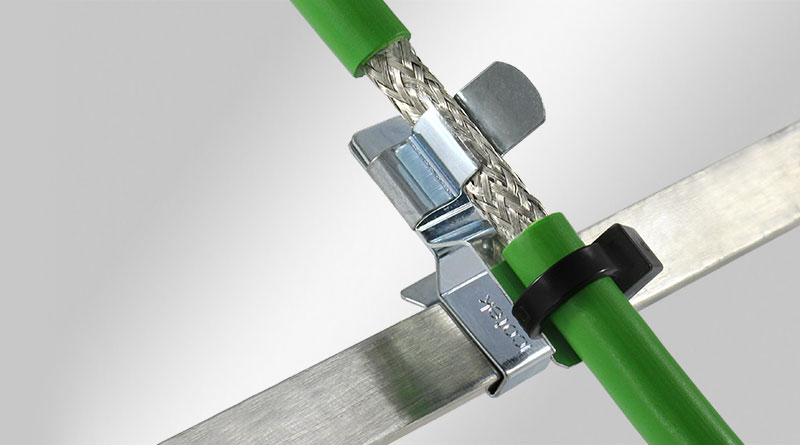

EMC屏蔽夾, 用于10 × 3 mm匯流排，帶卡扣式安裝結構
帶或不帶應力釋放
使用EMC屏蔽夾，必須將電纜的屏蔽層連接到地電位。它們易于使用并且有效地將單根電纜的屏蔽層接地。
當使用帶有集成應力消除裝置時，可以使用扎帶固定電纜。 由此實現滿足EN 62444的應力消除。 我們還提供具有雙重應變消除功能的EMC屏蔽夾。請查詢PROFINET安裝指南。
由于其特殊的設計，MSKL的夾緊范圍非常大，而尺寸卻相對較小。 （例如：MSKL 3-12，可裝配12mm電纜屏蔽層：寬度26.25mm）。
PFS | SCL非常適合有限空間的應用。

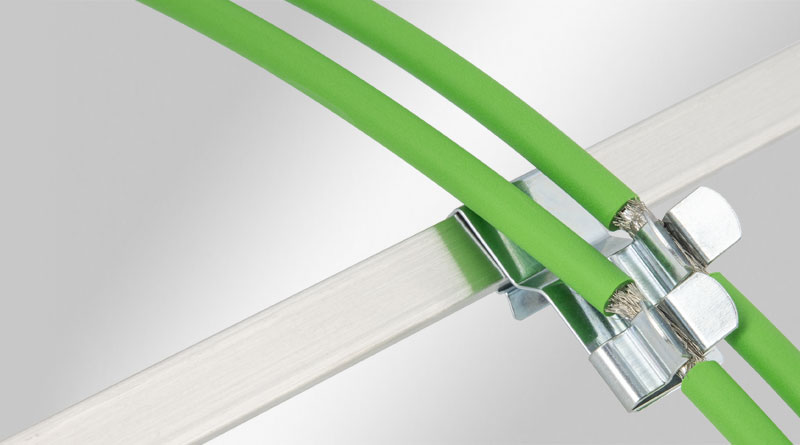

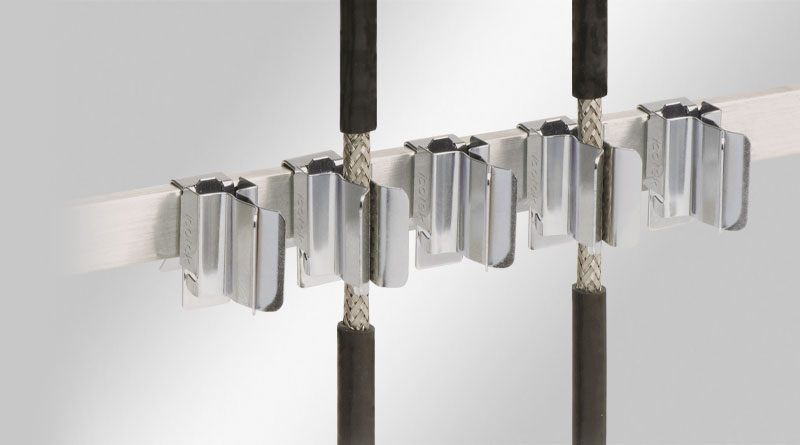

通過屏蔽夾卡扣安裝到10×3 mm的匯流排上。
規格
| 材料 | 屏蔽夾: 彈簧鋼，鍍鋅 咬合腳: 彈簧鋼 屏蔽支架: 鋼，鍍鋅 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屬性 | 防震 |
產品優勢
- 部分型號集成了應力消除功能
- 電纜屏蔽的最佳接觸面積
- 屏蔽接觸和應力釋放功能分開
- 無需工具，快速安裝
- 持續不斷地在電纜屏蔽層上施加壓力，不需要對壓力作出調整
- 優化的設計可以到達更高的安裝密封
- 防震，無需維護
- 集成雙重應力釋放功能根據PROFINET安裝指導
產品類型和尺寸

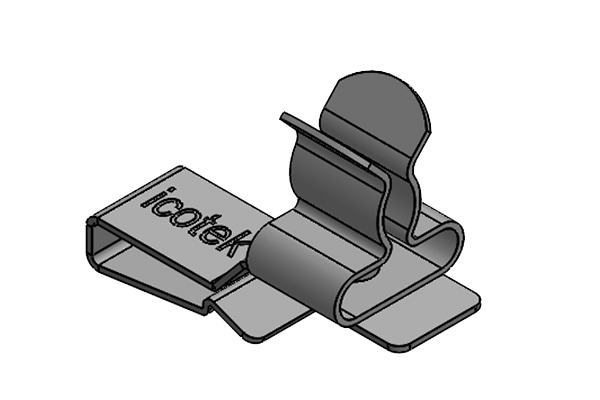

PFS|SKL 3-6
| 訂貨號 | 36786.2 |
| EAN | 4251269304316 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 28.5 mm |
| 寬度 | 12 mm |
| 高度 | 21 mm |
| 安裝高度 | 13.5 mm |

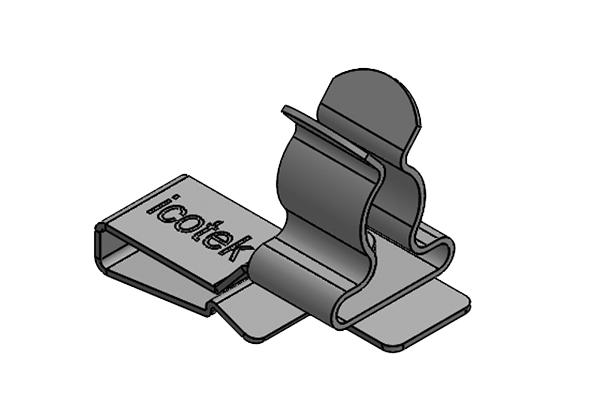

PFS|SKL 6-8
| 訂貨號 | 36786.3 |
| EAN | 4251269304323 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 28.5 mm |
| 寬度 | 12 mm |
| 高度 | 22.5 mm |
| 安裝高度 | 15 mm |

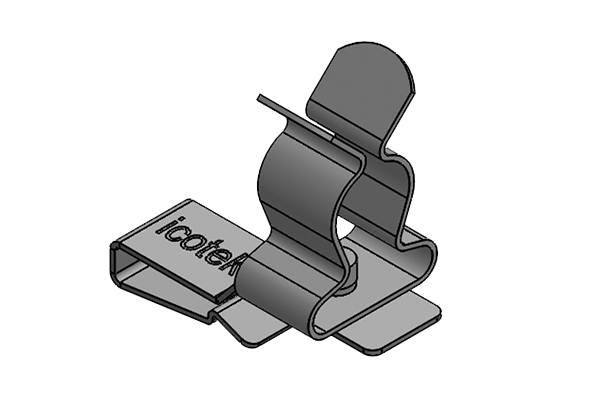

PFS|SKL 8-11
| 訂貨號 | 36786.4 |
| EAN | 4251269304330 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 28.5 mm |
| 寬度 | 12 mm |
| 高度 | 27.5 mm |
| 安裝高度 | 20 mm |

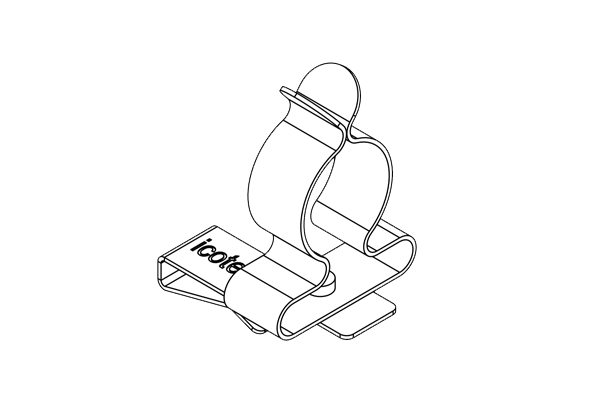

PFS|SKL 11-17
| 訂貨號 | 36786.5 |
| EAN | 4251269304347 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 28.5 mm |
| 寬度 | 21 mm |
| 高度 | 34.2 mm |
| 安裝高度 | 26.7 mm |

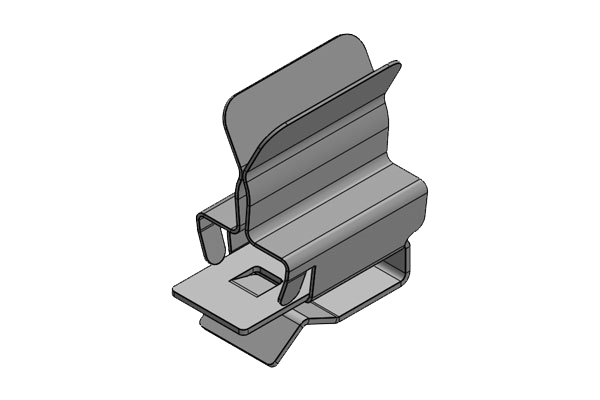

PFS|SCL 1.5-3
| 訂貨號 | 36611 |
| EAN | 4251269319037 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 18.9 mm |
| 寬度 | 10 mm |
| 高度 | 21.2 mm |

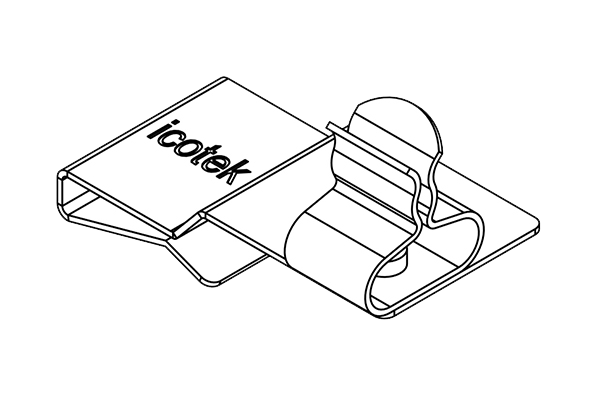

PFS2|SKL 01
| 訂貨號 | 36788.01 |
| EAN | 4251269304408 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 長度 | 32.5 mm |
| 寬度 | 18 mm |
| 高度 | 20.4 mm |
| 安裝高度 | 12.9 mm |

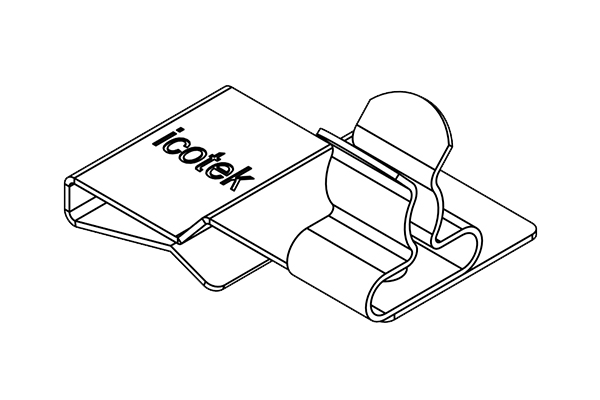

PFS2|SKL 02
| 訂貨號 | 36788.02 |
| EAN | 4251269304415 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 長度 | 32.5 mm |
| 寬度 | 18 mm |
| 高度 | 21 mm |
| 安裝高度 | 13.5 mm |

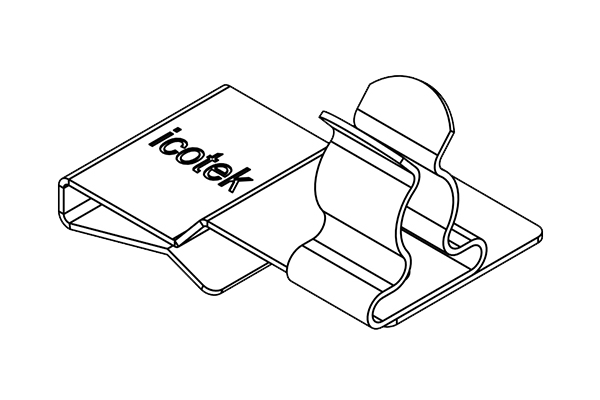

PFS2|SKL 03
| 訂貨號 | 36788.03 |
| EAN | 4251269304422 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 長度 | 32.5 mm |
| 寬度 | 18 mm |
| 高度 | 22.5 mm |
| 安裝高度 | 15 mm |

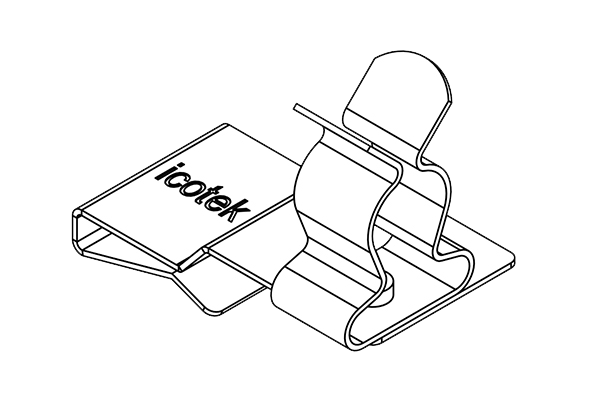

PFS2|SKL 04
| 訂貨號 | 36788.04 |
| EAN | 4251269304439 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.2) | 8 mm |
| 最大屏蔽直徑 (pos.2) | 11 mm |
| 長度 | 32.5 mm |
| 寬度 | 18 mm |
| 高度 | 27.5 mm |
| 安裝高度 | 20 mm |

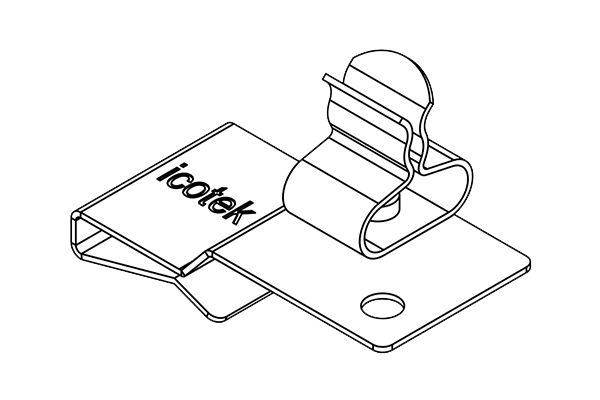

PFS2|SKL 10
| 訂貨號 | 36788.10 |
| EAN | 4251269304446 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 長度 | 32.5 mm |
| 寬度 | 18 mm |
| 高度 | 20.4 mm |
| 安裝高度 | 12.9 mm |

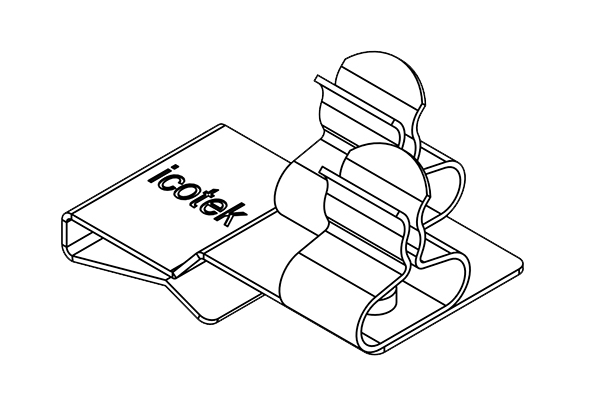

PFS2|SKL 11
| 訂貨號 | 36788.11 |
| EAN | 4251269304453 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 20.4 mm |
| 安裝高度 | 12.9 mm |

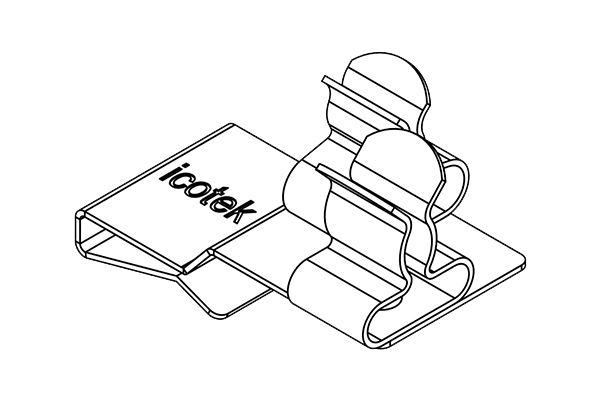

PFS2|SKL 12
| 訂貨號 | 36788.12 |
| EAN | 4251269304460 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 21 mm |
| 安裝高度 | 13.5 mm |

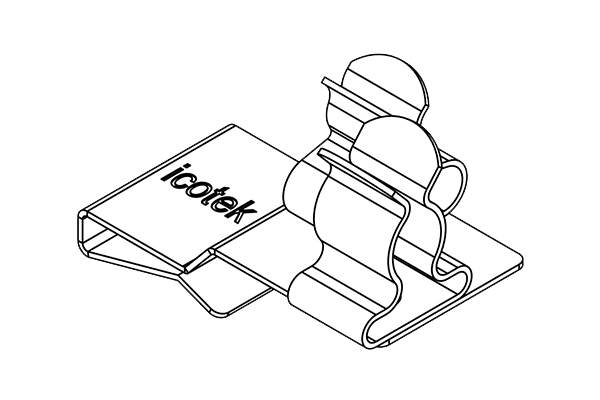

PFS2|SKL 13
| 訂貨號 | 36788.13 |
| EAN | 4251269304477 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 22.5 mm |
| 安裝高度 | 15 mm |

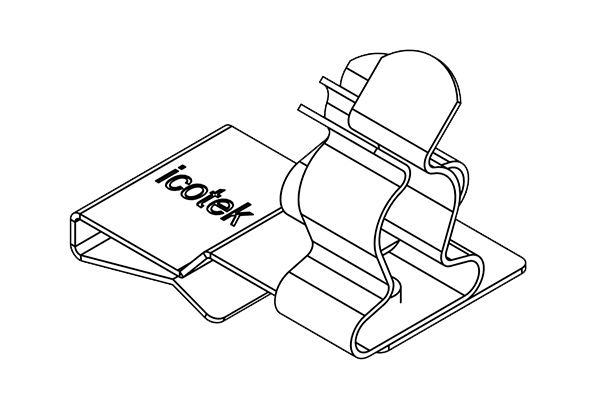

PFS2|SKL 14
| 訂貨號 | 36788.14 |
| EAN | 4251269304484 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 最小屏蔽直徑 (pos.2) | 8 mm |
| 最大屏蔽直徑 (pos.2) | 11 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 27.5 mm |
| 安裝高度 | 20 mm |

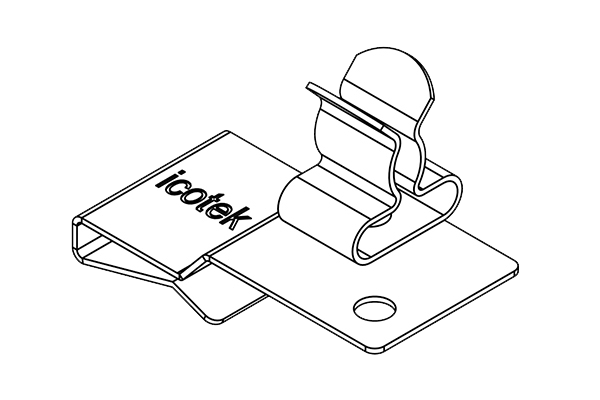

PFS2|SKL 20
| 訂貨號 | 36788.20 |
| EAN | 4251269304491 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 長度 | 32.5 mm |
| 寬度 | 18 mm |
| 高度 | 21 mm |
| 安裝高度 | 13.5 mm |
PFS2|SKL 21
| 訂貨號 | 36788.21 |
| EAN | 4251269304507 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 21 mm |
| 安裝高度 | 13.5 mm |

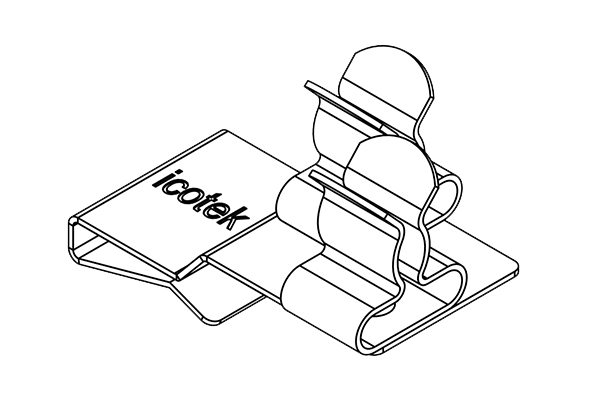

PFS2|SKL 22
| 訂貨號 | 36788.22 |
| EAN | 4251269304514 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 21 mm |
| 安裝高度 | 13.5 mm |

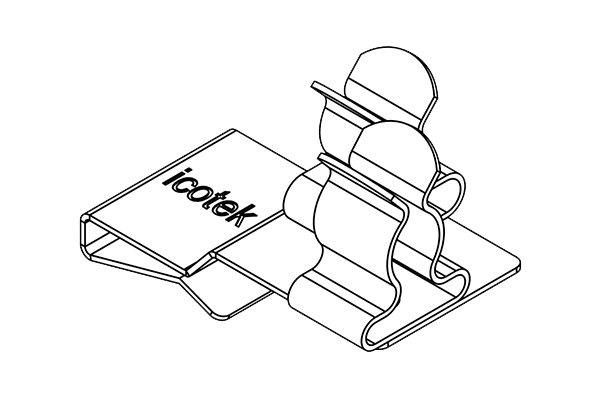

PFS2|SKL 23
| 訂貨號 | 36788.23 |
| EAN | 4251269304521 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 22.5 mm |
| 安裝高度 | 15 mm |

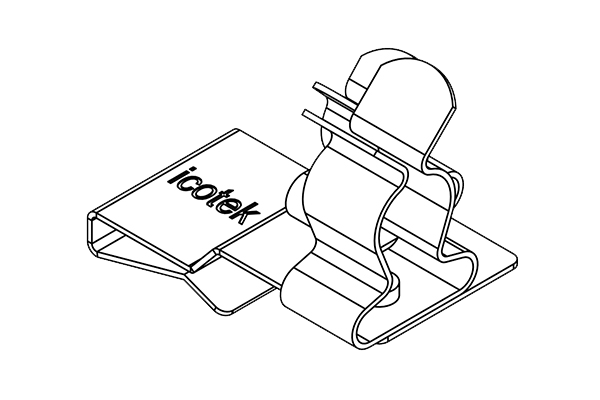

PFS2|SKL 24
| 訂貨號 | 36788.24 |
| EAN | 4251269304538 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 最小屏蔽直徑 (pos.2) | 8 mm |
| 最大屏蔽直徑 (pos.2) | 11 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 27.5 mm |
| 安裝高度 | 20.5 mm |

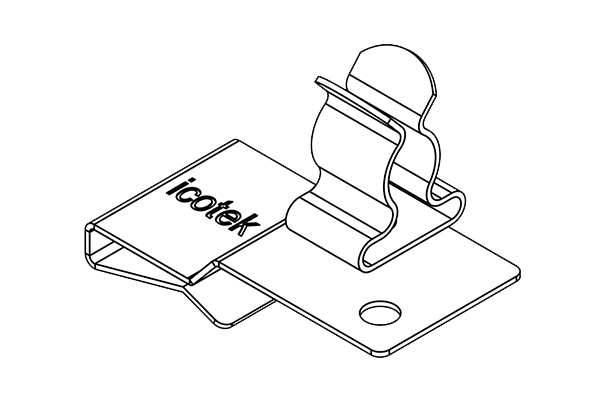

PFS2|SKL 30
| 訂貨號 | 36788.30 |
| EAN | 4251269304545 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 長度 | 32.5 mm |
| 寬度 | 18 mm |
| 高度 | 22.5 mm |
| 安裝高度 | 15 mm |
PFS2|SKL 31
| 訂貨號 | 36788.31 |
| EAN | 4251269304552 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 22.5 mm |
| 安裝高度 | 15 mm |

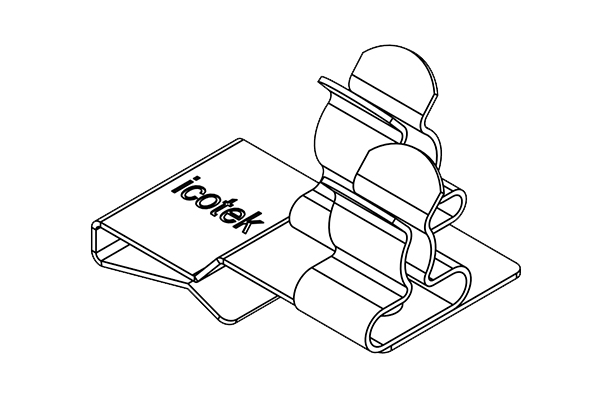

PFS2|SKL 32
| 訂貨號 | 36788.32 |
| EAN | 4251269304569 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 22.5 mm |
| 安裝高度 | 15 mm |

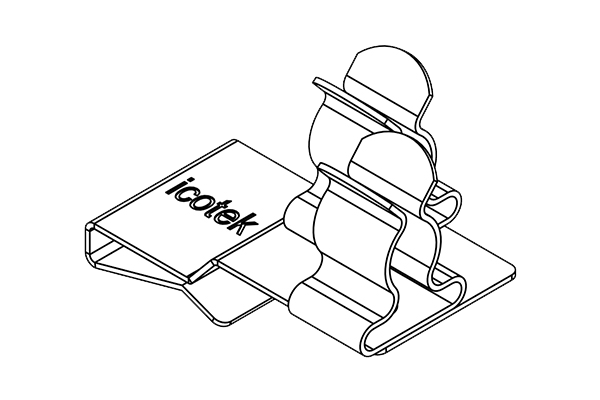

PFS2|SKL 33
| 訂貨號 | 36788.33 |
| EAN | 4251269304576 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 22.5 mm |
| 安裝高度 | 15 mm |
PFS2|SKL 34
| 訂貨號 | 36788.34 |
| EAN | 4251269304583 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 最小屏蔽直徑 (pos.2) | 8 mm |
| 最大屏蔽直徑 (pos.2) | 11 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 27.5 mm |
| 安裝高度 | 20 mm |

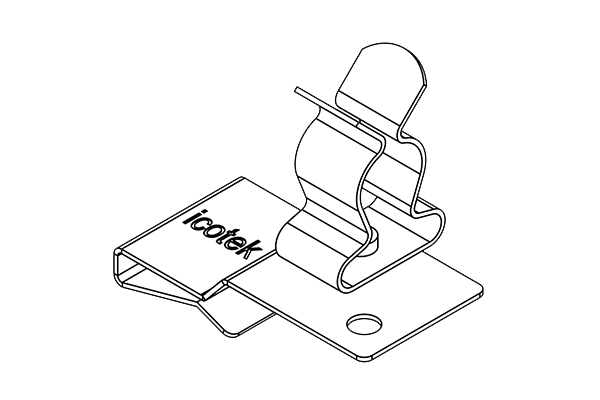

PFS2|SKL 40
| 訂貨號 | 36788.40 |
| EAN | 4251269304590 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 8 mm |
| 最大屏蔽直徑 (pos.1) | 11 mm |
| 長度 | 32.5 mm |
| 寬度 | 18 mm |
| 高度 | 27.5 mm |
| 安裝高度 | 20 mm |
PFS2|SKL 41
| 訂貨號 | 36788.41 |
| EAN | 4251269304606 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 8 mm |
| 最大屏蔽直徑 (pos.1) | 11 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 27.5 mm |
| 安裝高度 | 20 mm |

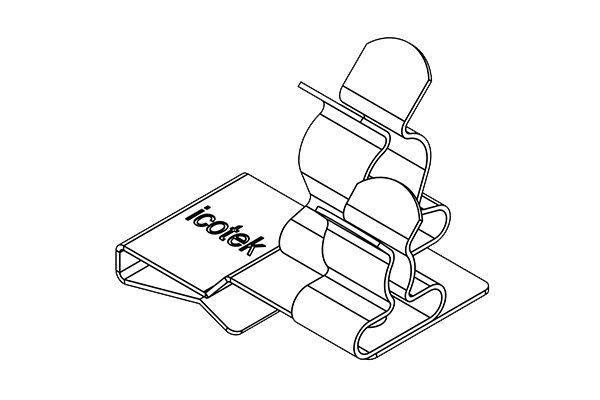

PFS2|SKL 42
| 訂貨號 | 36788.42 |
| EAN | 4251269304613 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 8 mm |
| 最大屏蔽直徑 (pos.1) | 11 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 長度 | 32.5 mm |
| 寬度 | 20 mm |
| 高度 | 27.5 mm |
| 安裝高度 | 20 mm |

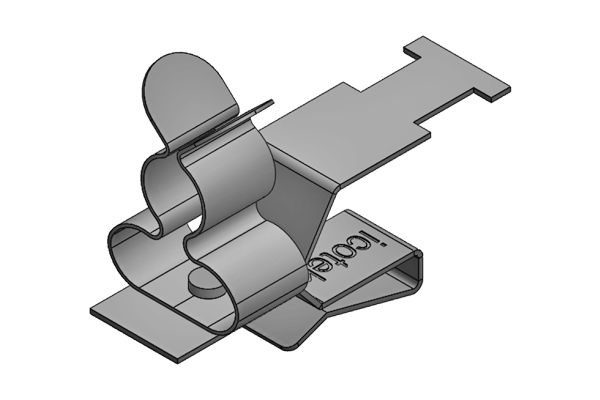

PFSZ-M|MSKL 3-12
| 訂貨號 | 37630 |
| EAN | 4251269316722 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 38 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 寬度 | 15 mm |
| 高度 | 28.7 mm |
| 安裝高度 | 25 mm |

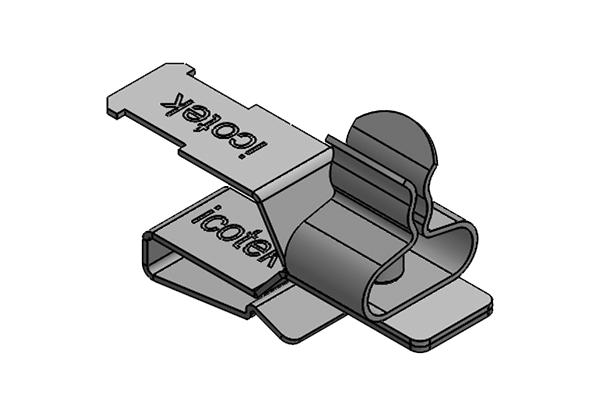

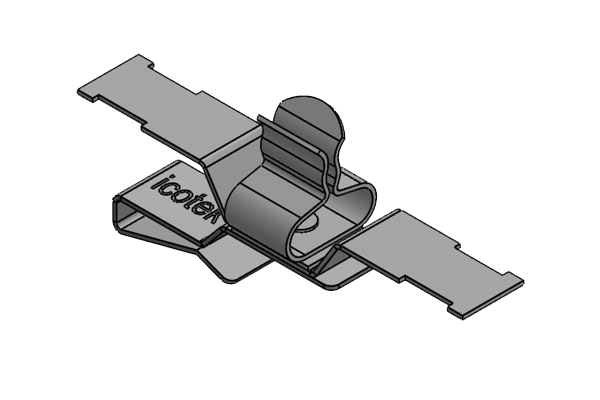

PFSZ|SKL 1.5-3
| 訂貨號 | 36787.1 |
| EAN | 4251269304361 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 33 mm |
| 寬度 | 12 mm |
| 高度 | 21 mm |
| 安裝高度 | 13.5 mm |

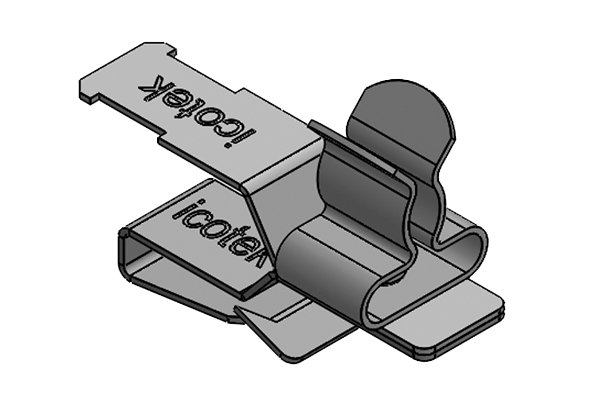

PFSZ|SKL 3-6
| 訂貨號 | 36787.2 |
| EAN | 4251269304378 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 33 mm |
| 寬度 | 12 mm |
| 高度 | 22 mm |
| 安裝高度 | 14.5 mm |

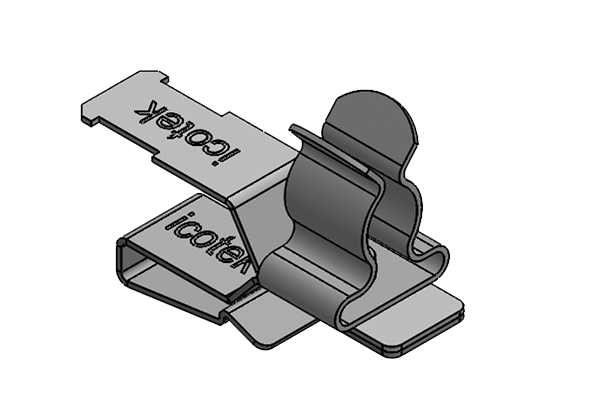

PFSZ|SKL 6-8
| 訂貨號 | 36787.3 |
| EAN | 4251269304385 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 33 mm |
| 寬度 | 12 mm |
| 高度 | 23 mm |
| 安裝高度 | 15.5 mm |

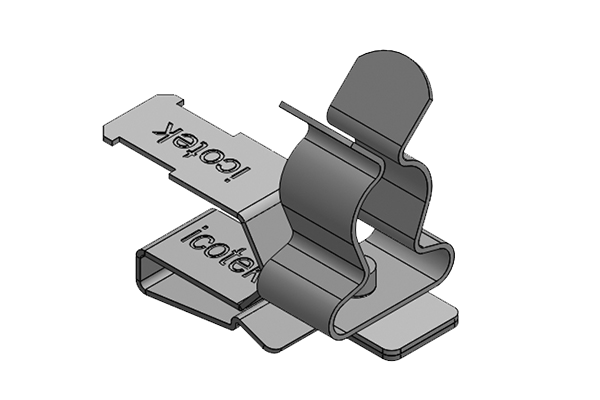

PFSZ|SKL 8-11
| 訂貨號 | 36787.4 |
| EAN | 4251269304392 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 33 mm |
| 寬度 | 12 mm |
| 高度 | 28 mm |
| 安裝高度 | 20.5 mm |

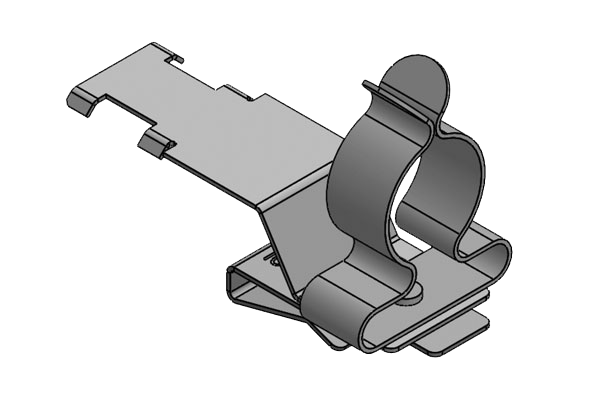

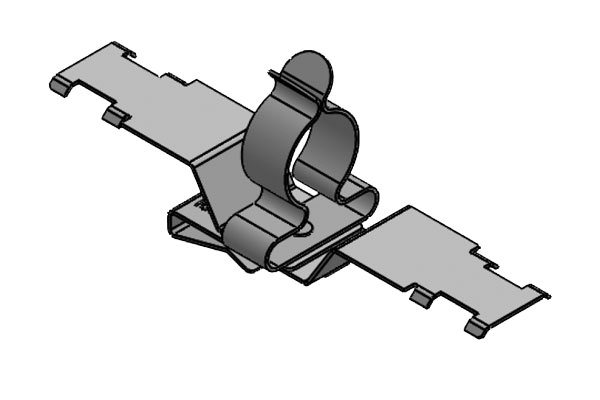

PFSZ|SKL 11-17
| 訂貨號 | 36787.5 |
| EAN | 4251269321313 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 41 mm |
| 寬度 | 21 mm |
| 高度 | 35 mm |
| 安裝高度 | 27.5 mm |
PFSZ2|SKL 01
| 訂貨號 | 36789.01 |
| EAN | 4251269304637 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 寬度 | 18 mm |
| 高度 | 21 mm |
| 安裝高度 | 13.5 mm |

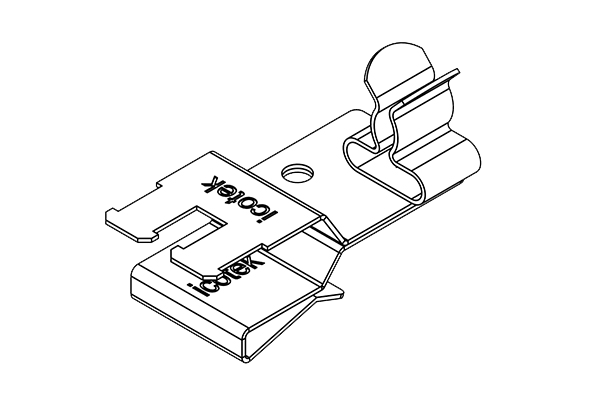

PFSZ2|SKL 02
| 訂貨號 | 36789.02 |
| EAN | 4251269304644 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 寬度 | 18 mm |
| 高度 | 21.6 mm |
| 安裝高度 | 14.1 mm |

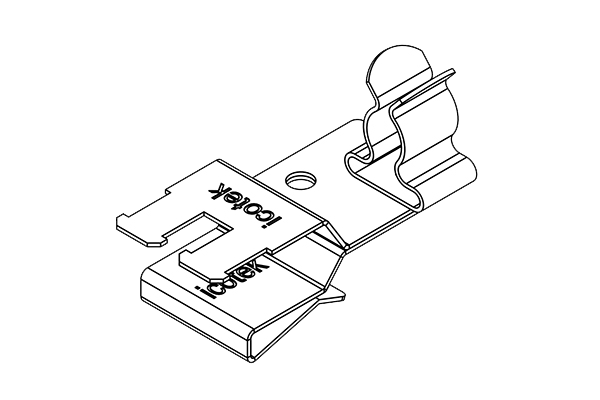

PFSZ2|SKL 03
| 訂貨號 | 36789.03 |
| EAN | 4251269304651 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 寬度 | 18 mm |
| 高度 | 23 mm |
| 安裝高度 | 15.5 mm |

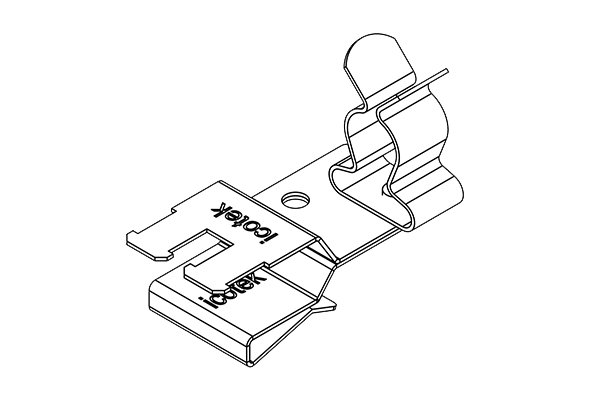

PFSZ2|SKL 04
| 訂貨號 | 36789.04 |
| EAN | 4251269304668 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.2) | 8 mm |
| 最大屏蔽直徑 (pos.2) | 11 mm |
| 寬度 | 18 mm |
| 高度 | 28 mm |
| 安裝高度 | 21.7 mm |

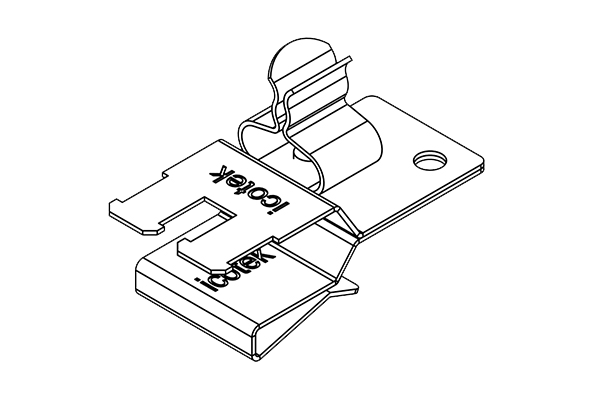

PFSZ2|SKL 10
| 訂貨號 | 36789.10 |
| EAN | 4251269304675 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 寬度 | 18 mm |
| 高度 | 21 mm |
| 安裝高度 | 13.5 mm |

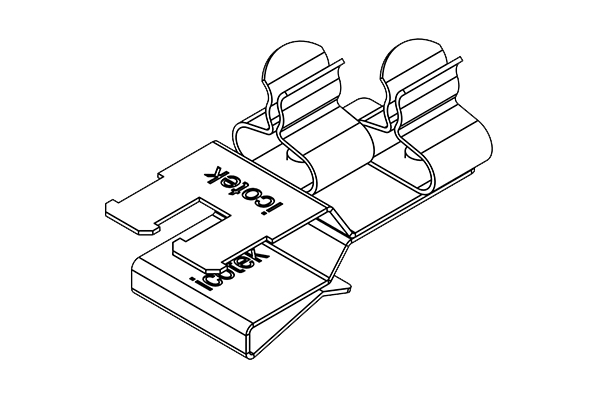

PFSZ2|SKL 11
| 訂貨號 | 36789.11 |
| EAN | 4251269304682 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 寬度 | 20 mm |
| 高度 | 21 mm |
| 安裝高度 | 13.5 mm |
PFSZ2|SKL 12
| 訂貨號 | 36789.12 |
| EAN | 4251269304699 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 寬度 | 20 mm |
| 高度 | 21.6 mm |
| 安裝高度 | 14.1 mm |

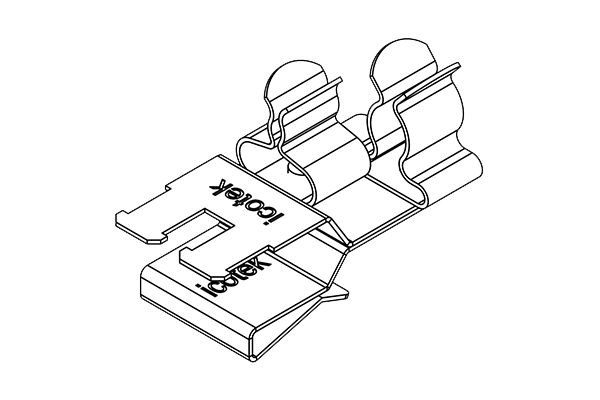

PFSZ2|SKL 13
| 訂貨號 | 36789.13 |
| EAN | 4251269304705 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 寬度 | 20 mm |
| 高度 | 23 mm |
| 安裝高度 | 15.5 mm |

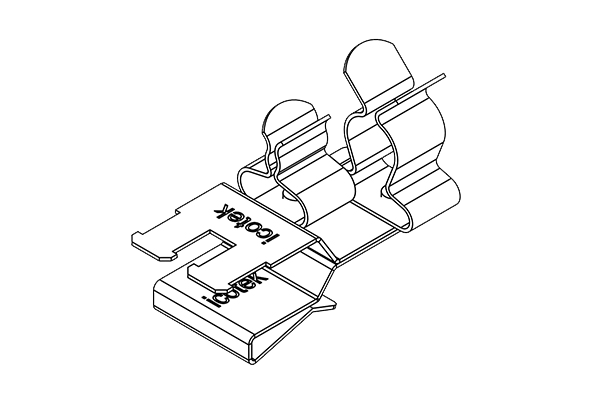

PFSZ2|SKL 14
| 訂貨號 | 36789.14 |
| EAN | 4251269304712 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 最小屏蔽直徑 (pos.2) | 8 mm |
| 最大屏蔽直徑 (pos.2) | 11 mm |
| 寬度 | 20 mm |
| 高度 | 28 mm |
| 安裝高度 | 20.5 mm |

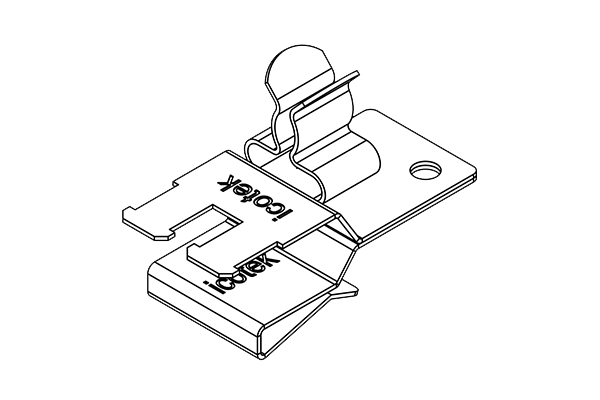

PFSZ2|SKL 20
| 訂貨號 | 36789.20 |
| EAN | 4251269304729 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 寬度 | 18 mm |
| 高度 | 21.6 mm |
| 安裝高度 | 14.1 mm |

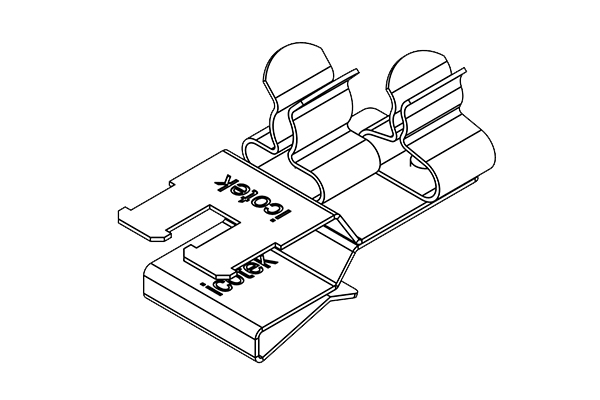

PFSZ2|SKL 21
| 訂貨號 | 36789.21 |
| EAN | 4251269304736 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 寬度 | 20 mm |
| 高度 | 21.6 mm |
| 安裝高度 | 14.1 mm |

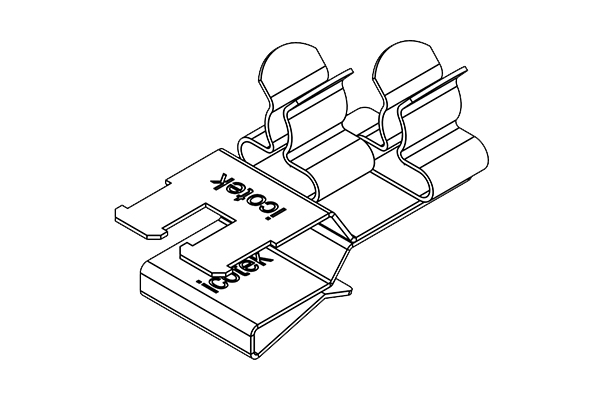

PFSZ2|SKL 22
| 訂貨號 | 36789.22 |
| EAN | 4251269304743 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 寬度 | 20 mm |
| 高度 | 21.6 mm |
| 安裝高度 | 14.1 mm |

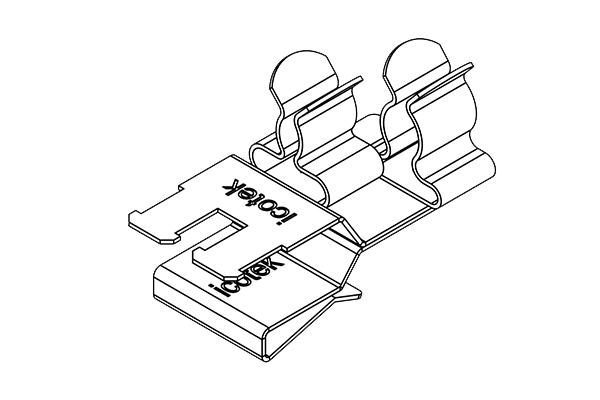

PFSZ2|SKL 23
| 訂貨號 | 36789.23 |
| EAN | 4251269304750 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 寬度 | 20 mm |
| 高度 | 23 mm |
| 安裝高度 | 15.5 mm |

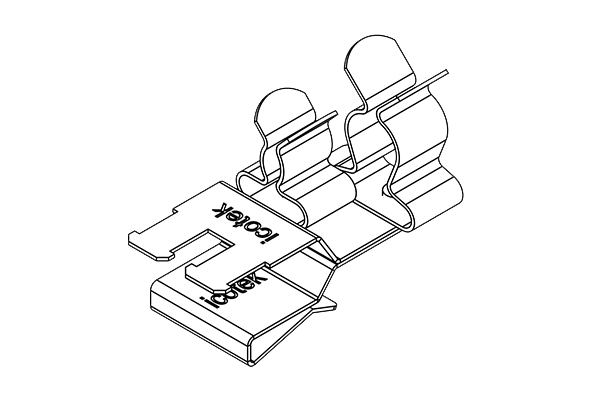

PFSZ2|SKL 24
| 訂貨號 | 36789.24 |
| EAN | 4251269304767 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 最小屏蔽直徑 (pos.2) | 8 mm |
| 最大屏蔽直徑 (pos.2) | 11 mm |
| 寬度 | 20 mm |
| 高度 | 28 mm |
| 安裝高度 | 20.5 mm |

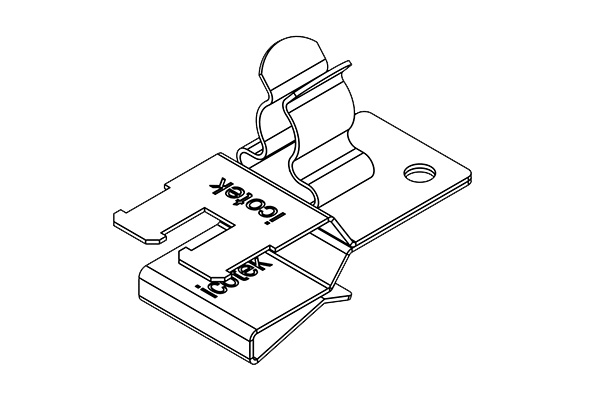

PFSZ2|SKL 30
| 訂貨號 | 36789.30 |
| EAN | 4251269304774 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 寬度 | 18 mm |
| 高度 | 23 mm |
| 安裝高度 | 15.5 mm |

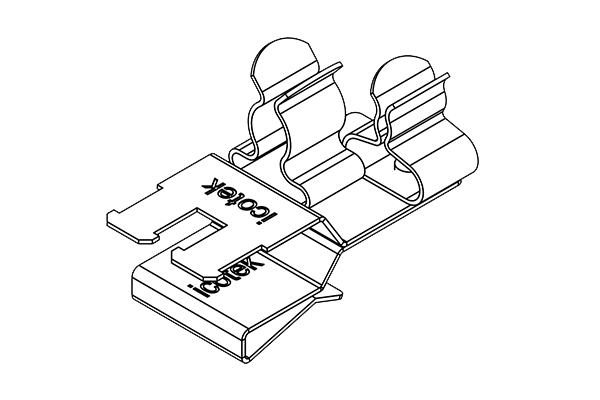

PFSZ2|SKL 31
| 訂貨號 | 36789.31 |
| EAN | 4251269304781 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 寬度 | 20 mm |
| 高度 | 23 mm |
| 安裝高度 | 15.5 mm |
PFSZ2|SKL 32
| 訂貨號 | 36789.32 |
| EAN | 4251269304798 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 寬度 | 20 mm |
| 高度 | 23 mm |
| 安裝高度 | 15.5 mm |

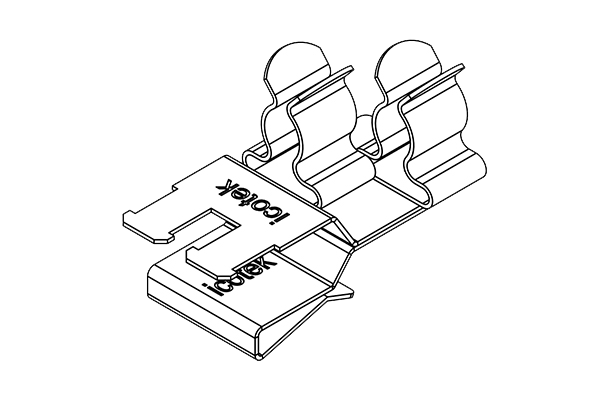

PFSZ2|SKL 33
| 訂貨號 | 36789.33 |
| EAN | 4251269304804 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 寬度 | 20 mm |
| 高度 | 23 mm |
| 安裝高度 | 15.5 mm |

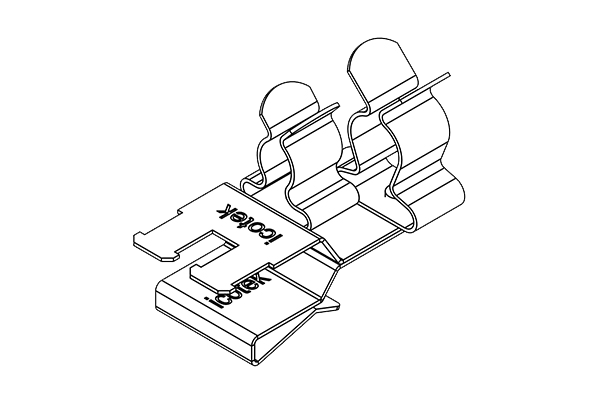

PFSZ2|SKL 34
| 訂貨號 | 36789.34 |
| EAN | 4251269304811 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 最小屏蔽直徑 (pos.2) | 8 mm |
| 最大屏蔽直徑 (pos.2) | 11 mm |
| 寬度 | 20 mm |
| 高度 | 28 mm |
| 安裝高度 | 20.5 mm |
PFSZ2|SKL 40
| 訂貨號 | 36789.40 |
| EAN | 4251269304828 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 8 mm |
| 最大屏蔽直徑 (pos.1) | 11 mm |
| 寬度 | 18 mm |
| 高度 | 28 mm |
| 安裝高度 | 20.5 mm |

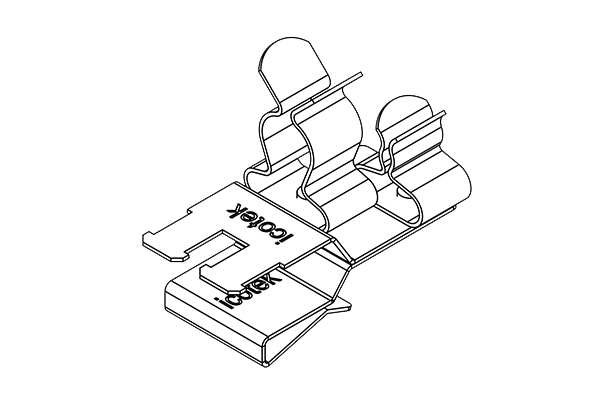

PFSZ2|SKL 41
| 訂貨號 | 36789.41 |
| EAN | 4251269304835 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 8 mm |
| 最大屏蔽直徑 (pos.1) | 11 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 寬度 | 20 mm |
| 高度 | 28 mm |
| 安裝高度 | 20.5 mm |

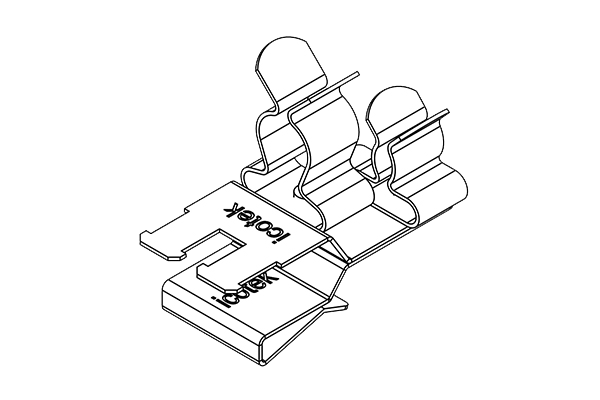

PFSZ2|SKL 42
| 訂貨號 | 36789.42 |
| EAN | 4251269304842 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 37 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 8 mm |
| 最大屏蔽直徑 (pos.1) | 11 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 寬度 | 20 mm |
| 高度 | 28 mm |
| 安裝高度 | 20.5 mm |
PFS2Z|SKL 1.5-3
| 訂貨號 | 36787.151 |
| EAN | 4251269321252 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 50.2 mm |
| 寬度 | 11.8 mm |
| 高度 | 21.4 mm |
| 安裝高度 | 13.9 mm |
PFS2Z|SKL 3-6
| 訂貨號 | 36787.152 |
| EAN | 4251269321269 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 50.2 mm |
| 寬度 | 11.8 mm |
| 高度 | 22 mm |
| 安裝高度 | 14.5 mm |

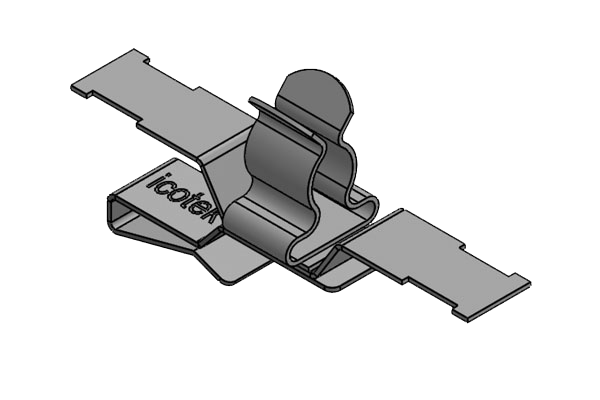

PFS2Z|SKL 6-8
| 訂貨號 | 36787.153 |
| EAN | 4251269321276 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 50.2 mm |
| 寬度 | 11.8 mm |
| 高度 | 23.5 mm |
| 安裝高度 | 16 mm |

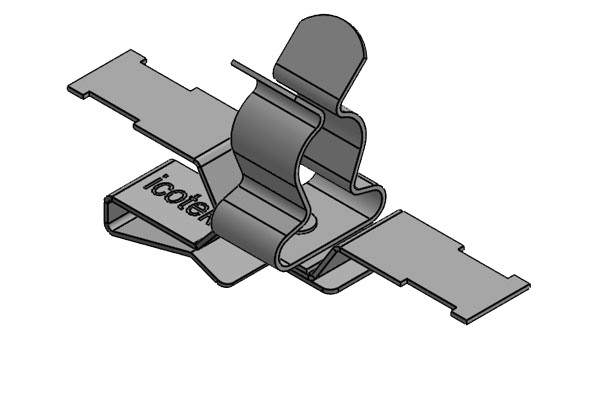

PFS2Z|SKL 8-11
| 訂貨號 | 36787.154 |
| EAN | 4251269321283 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 50.2 mm |
| 寬度 | 14 mm |
| 高度 | 28.5 mm |
| 安裝高度 | 21 mm |
PFS2Z|SKL 11-17
| 訂貨號 | 36787.155 |
| EAN | 4251269321290 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 80 mm |
| 寬度 | 21 mm |
| 高度 | 35.5 mm |
| 安裝高度 | 28 mm |
PFS2Z-M|MSKL 3-12
| 訂貨號 | 37630.150 |
| EAN | 4251269321238 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 59 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 寬度 | 15 mm |
| 高度 | 29.1 mm |
| 安裝高度 | 21.5 mm |

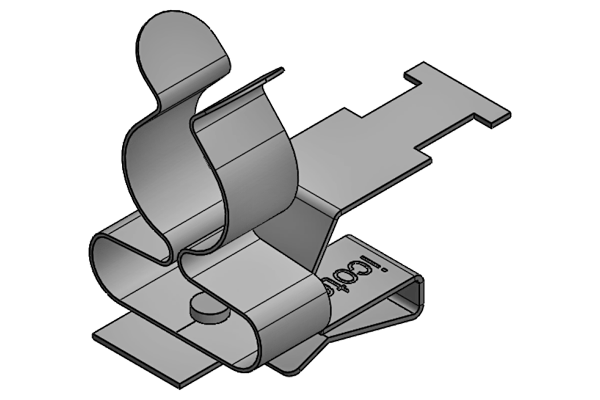

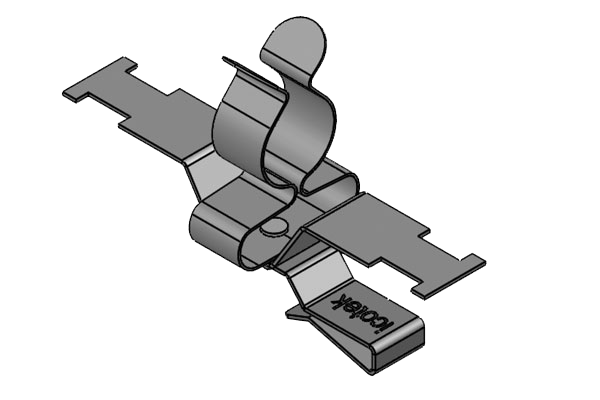

PFS2Z-M|MSKL 8-18
| 訂貨號 | 37632.150 |
| EAN | 4251269321245 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 長度 | 59 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 寬度 | 20 mm |
| 高度 | 35.3 mm |
| 安裝高度 | 27.7 mm |
SKS 2-5
| 訂貨號 | 36282 |
| EAN | 4251269302480 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 2 mm |
| 最大屏蔽直徑 | 5 mm |
| 長度 | 9 mm |
| 寬度 | 19.5 mm |
| 高度 | 45 mm |

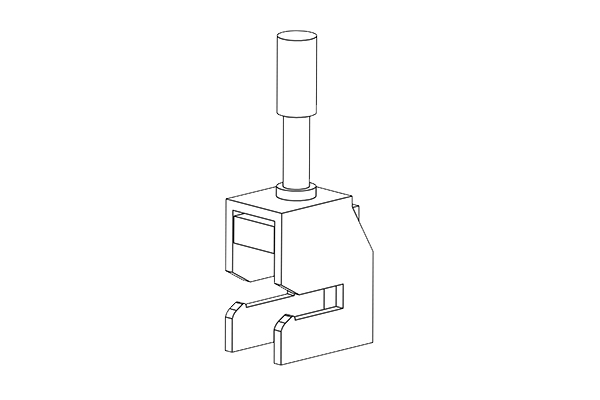

SKS 3-8
| 訂貨號 | 36283 |
| EAN | 4251269302497 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 12 mm |
| 寬度 | 19.5 mm |
| 高度 | 49 mm |
SKS 3-14
| 訂貨號 | 36284 |
| EAN | 4251269302503 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 14 mm |
| 長度 | 17 mm |
| 寬度 | 19.5 mm |
| 高度 | 58.5 mm |

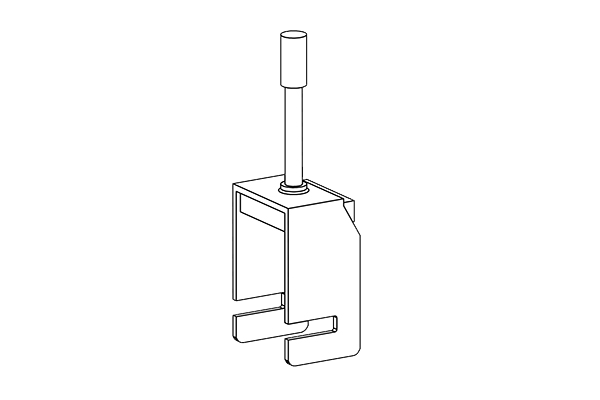

SKS 3-20
| 訂貨號 | 36285 |
| EAN | 4251269302510 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 20 mm |
| 長度 | 24 mm |
| 寬度 | 19.5 mm |
| 高度 | 71 mm |
SKS 5-28
| 訂貨號 | 36286 |
| EAN | 4251269302527 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 匯流排10 × 3 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 5 mm |
| 最大屏蔽直徑 | 28 mm |
| 長度 | 31.6 mm |
| 寬度 | 20 mm |
| 高度 | 91 mm |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器Everything you need to know about electromagnetic compatibility
Today’s industrial process technology is far more sensitive to electromagnetic disturbances creating the need for proper electromagnetic compatibility.
But what does that mean?
This video explains clearly why EMC is so important.
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
適用配件
您可能也對這些產品感興趣
