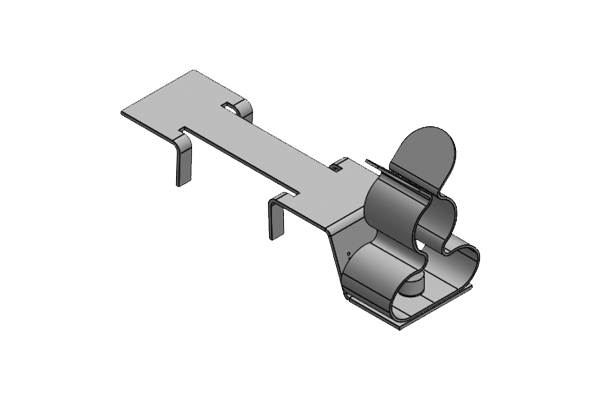

LFC|MSKL 3-12
| 訂貨號 | 37670.100 |
| EAN | 4251269322044 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 長度 | 45.9 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 寬度 | 15 mm |
| 高度 | 22 mm |
EMC屏蔽夾，用于30 mm C型 DIN導軌
帶或不帶應力釋放
使用EMC屏蔽夾，其中電纜的屏蔽層必須連接到地電位。 它們易于使用，可有效地將單根電纜屏蔽層接地。

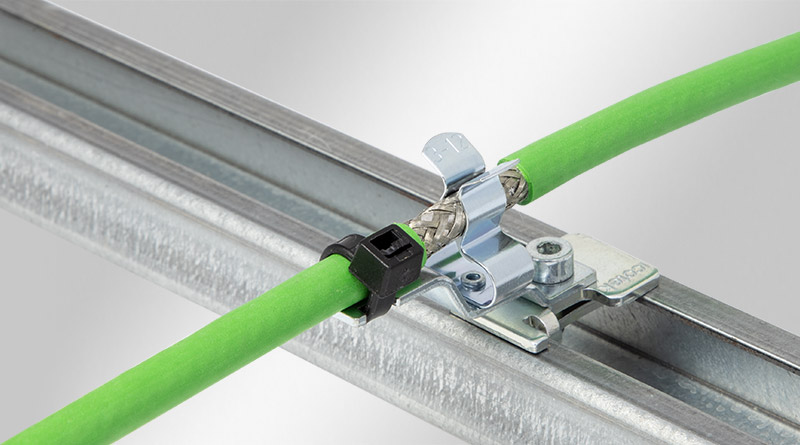

當使用帶有集成應力消除裝置時，可以使用扎帶固定電纜。 由此實現EN 62444的應力釋放要求。 我們還提供具有雙重應變消除功能的EMC屏蔽夾。 請查詢PROFINET安裝指南。
由于其特殊的設計，MSKL的夾緊范圍非常大，而尺寸卻相對較小。 （例如：MSKL 3-12，可裝配12mm電纜屏蔽層：寬度26.25mm）。

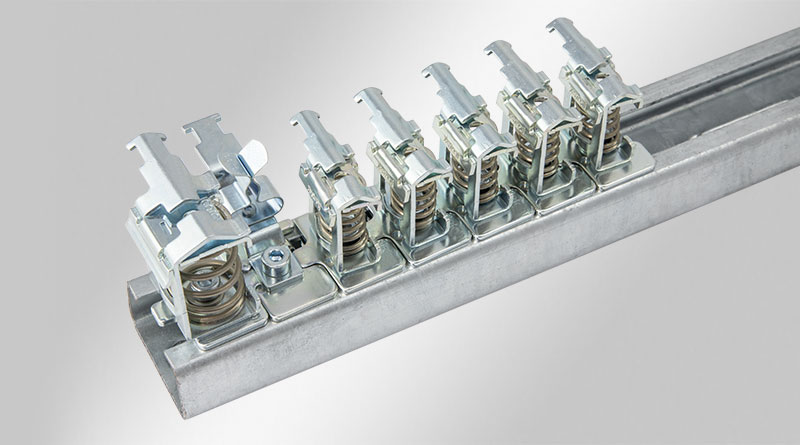

可以使用SC螺釘腳將屏蔽夾安裝在C型30mm DIN導軌上。

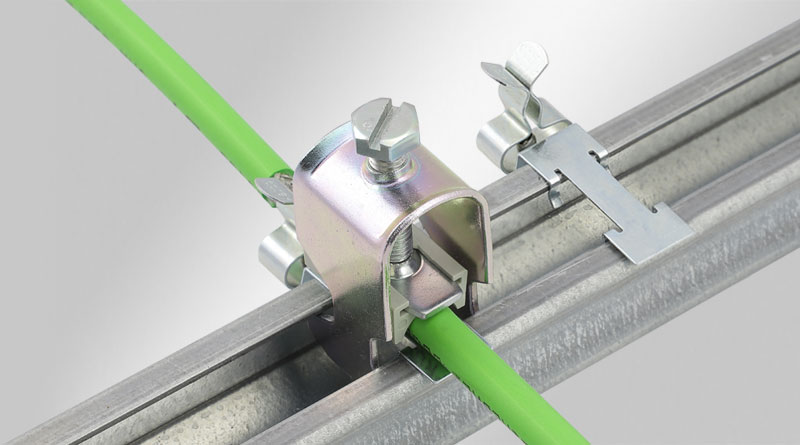

使用LFC電纜屏蔽夾，電纜屏蔽層直接接觸C型導軌。 您現有的電纜夾仍可用于消除應力。 只需將LFC夾扣緊到C型導軌上，然后使用螺釘固定即可。

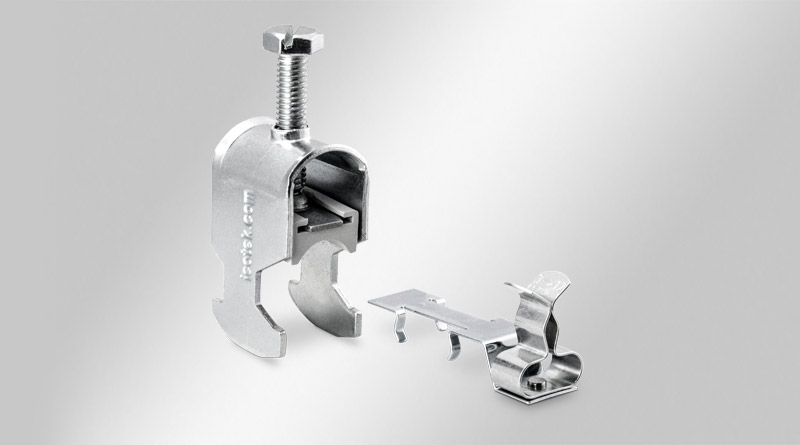

新的：套件包括EMC屏蔽夾LFC和匹配的電纜夾。
規格
| 材料 | 屏蔽夾: 彈簧鋼，鍍鋅 屏蔽支架: 鋼，鍍鋅 可擰腳: 鋼，鍍鋅 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屬性 | 防震 |
產品優勢
- 部分型號集成了應力消除功能
- 電纜屏蔽的佳接觸面積
- 屏蔽接觸和應力釋放功能分開
- 容易安裝和拆卸
- 持續不斷地在電纜屏蔽層上施加壓力，不需要對壓力作出調整
- 防震，無需維護
- 集成雙重應力釋放功能根據PROFINET安裝指導
- 用于安裝在所有標準C形導軌上（16-17 mm）
- LFC屏蔽夾和電纜夾的組合可以節約空間
產品類型和尺寸
-

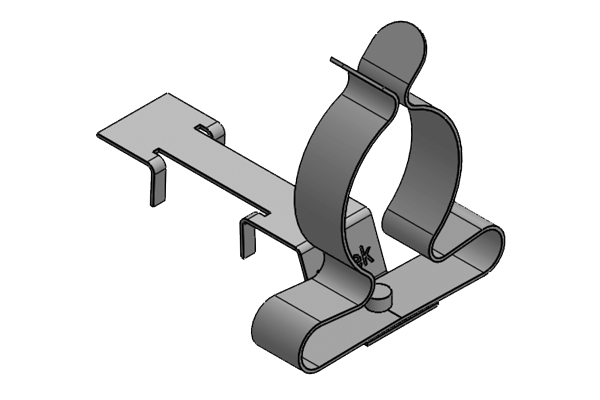

LFC
-
CC-LFC
-

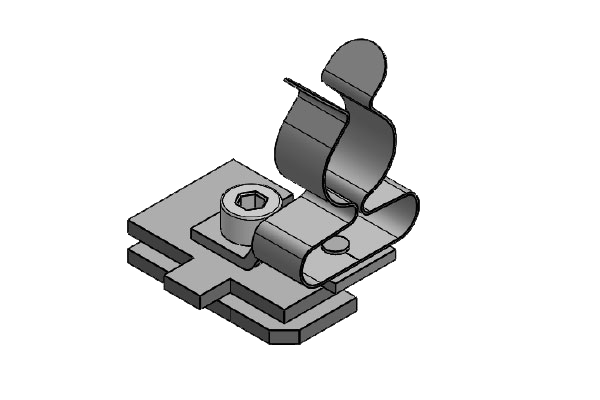

SC|LF|MSKL
-

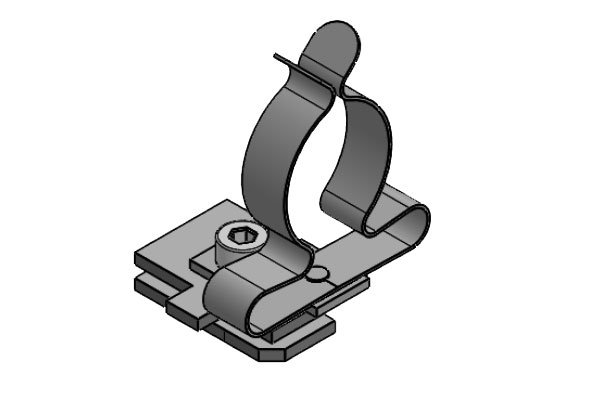

SC|LF|SKL
-

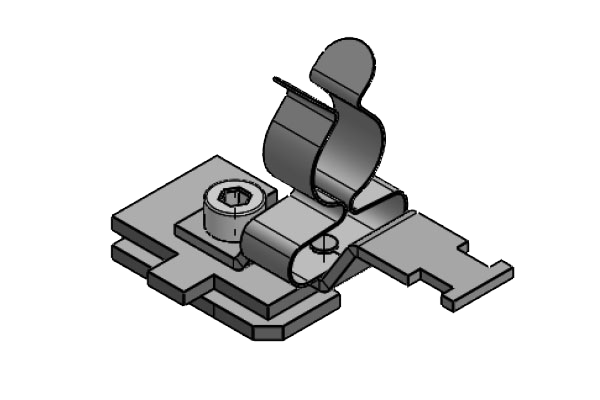

SC|LFZ-M|MSKL
-
SC|LFZ|SKL
-

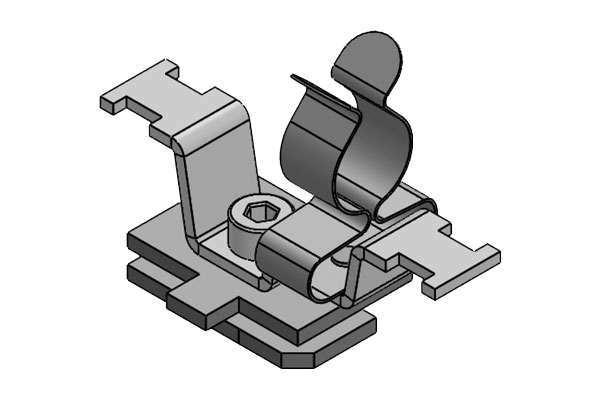

SC|LF2Z-M|MSKL
-

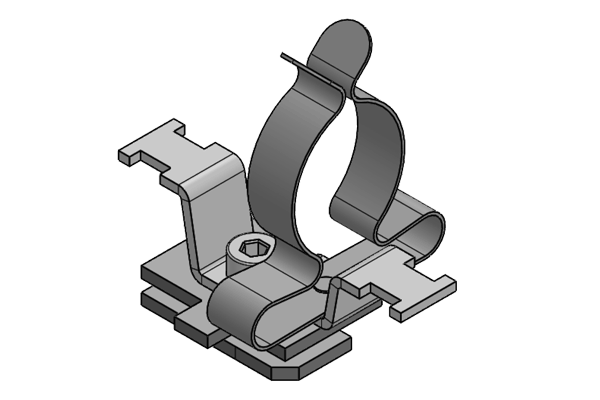

SC|LF2Z|SKL
-

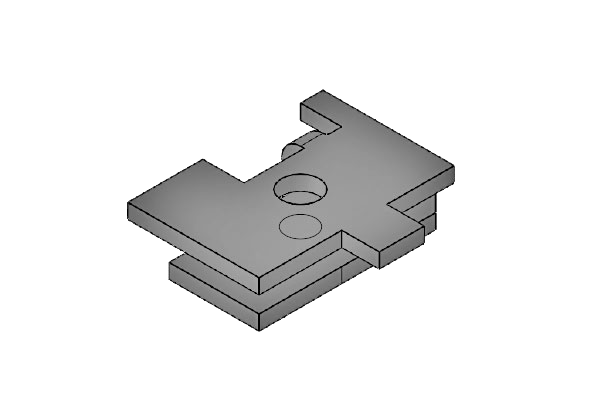

SC 單只卡腳適用于螺釘的固定孔

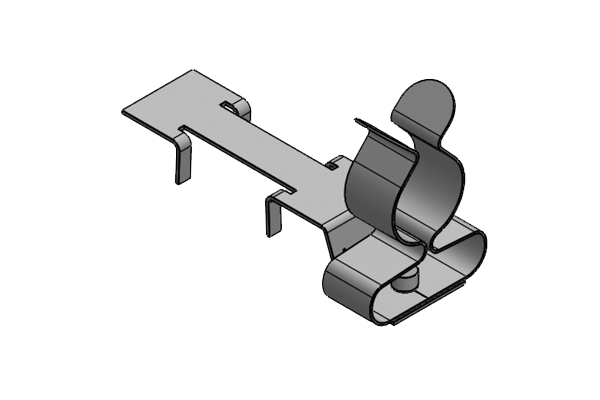

LFC|MSKL 8-18
| 訂貨號 | 37671.100 |
| EAN | 4251269322051 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 長度 | 45.9 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 寬度 | 20 mm |
| 高度 | 28.2 mm |

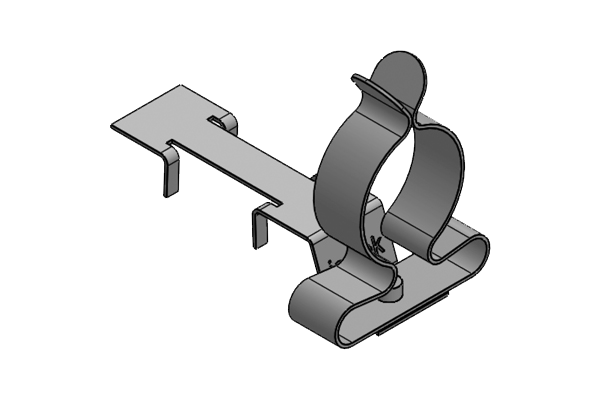

LFC|SKL 17-22
| 訂貨號 | 37672.100 |
| EAN | 4251269322068 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 長度 | 45.9 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 17 mm |
| 最大屏蔽直徑 | 22 mm |
| 寬度 | 26.5 mm |
| 高度 | 36 mm |

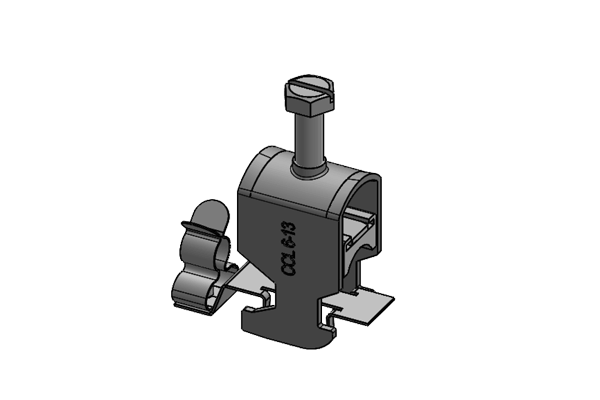

CC-LFC 6-13|MSKL 3-12
| 訂貨號 | 37680 |
| EAN | 4251269323652 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 長度 | 45.9 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 寬度 | 19 mm |
| 高度 | 36 mm |
| 安裝高度 | 52 mm |

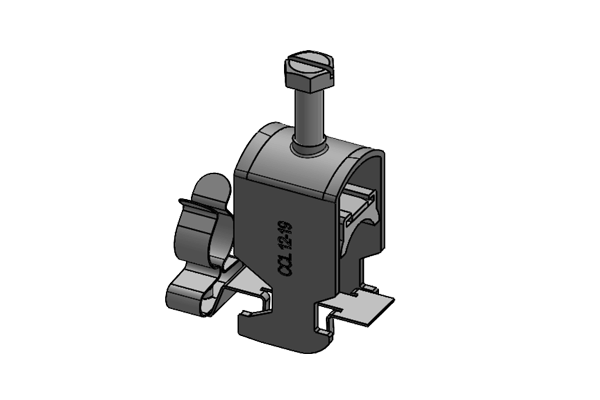

CC-LFC 12-19|MSKL 8-18
| 訂貨號 | 37681 |
| EAN | 4251269323669 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 長度 | 45.9 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 寬度 | 22 mm |
| 高度 | 36 mm |
| 安裝高度 | 57 mm |

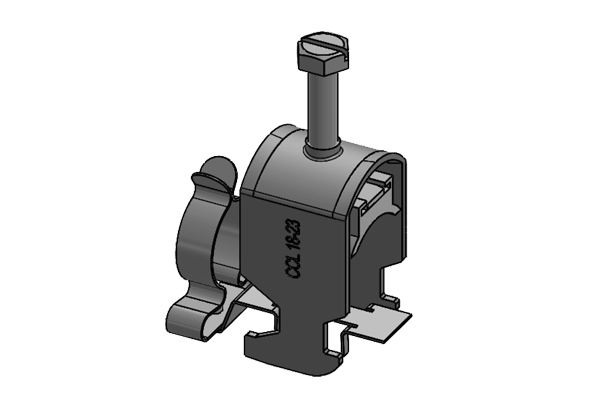

CC-LFC 18-23|SKL 17-22
| 訂貨號 | 37682 |
| EAN | 4251269323676 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 長度 | 45.9 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 17 mm |
| 最大屏蔽直徑 | 22 mm |
| 寬度 | 26.5 mm |
| 高度 | 38 mm |
| 安裝高度 | 62 mm |

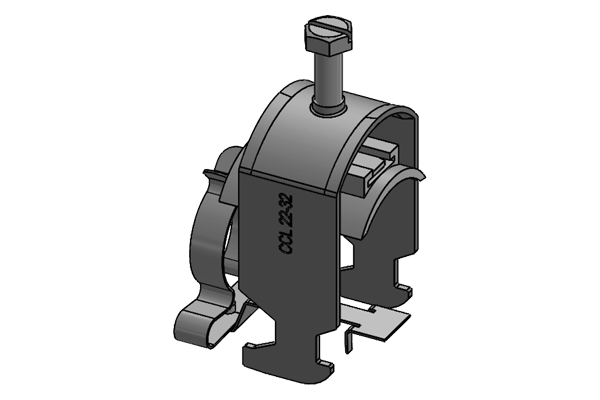

CC-LFC 23-32|SKL 22-30
| 訂貨號 | 37683 |
| EAN | 4251269323683 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 長度 | 45.9 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 22 mm |
| 最大屏蔽直徑 | 30 mm |
| 寬度 | 38 mm |
| 高度 | 52 mm |
| 安裝高度 | 72 mm |
CC-LFC 32-38|SKL 30-38
| 訂貨號 | 37688 |
| EAN | 4251269324192 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 長度 | 87.7 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 30 mm |
| 最大屏蔽直徑 | 38 mm |
| 寬度 | 44 mm |
| 高度 | 62 mm |
| 安裝高度 | 78 mm |

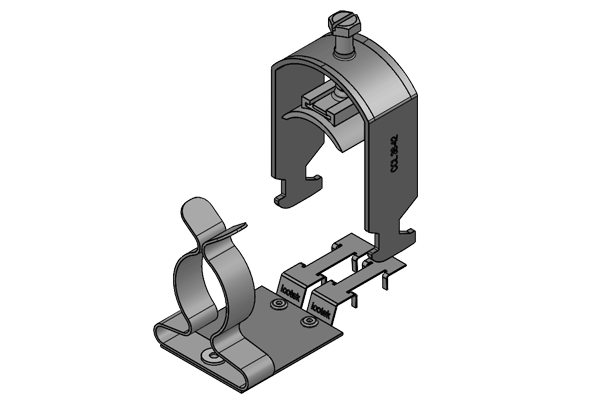

CC-LFC 38-42|SKL 30-38
| 訂貨號 | 37684 |
| EAN | 4251269323782 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 長度 | 87.7 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 30 mm |
| 最大屏蔽直徑 | 38 mm |
| 寬度 | 48 mm |
| 高度 | 67 mm |
| 安裝高度 | 82 mm |

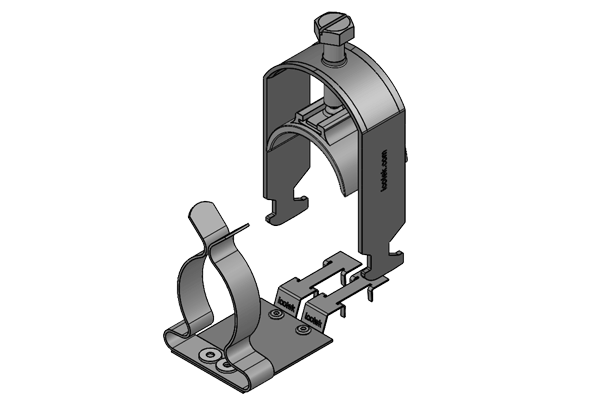

CC-LFC 42-50|SKL 38-48
| 訂貨號 | 37685 |
| EAN | 4251269323799 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 長度 | 87.7 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 38 mm |
| 最大屏蔽直徑 | 48 mm |
| 寬度 | 55 mm |
| 高度 | 83 mm |
| 安裝高度 | 101 mm |

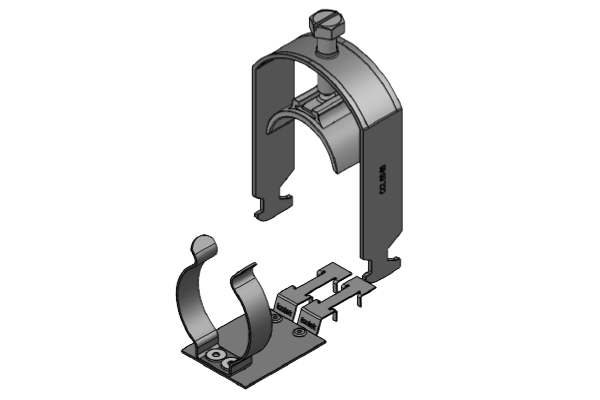

CC-LFC 50-64|SKL 44-56
| 訂貨號 | 37686 |
| EAN | 4251269323805 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 長度 | 87.7 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 44 mm |
| 最大屏蔽直徑 | 56 mm |
| 寬度 | 69 mm |
| 高度 | 98 mm |
| 安裝高度 | 116 mm |
SC|LF|MSKL 3-12
| 訂貨號 | 37608.100 |
| EAN | 4251269320149 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 32 mm |
| 寬度 | 22.5 mm |
| 高度 | 34.5 mm |
| 安裝高度 | 28 mm |

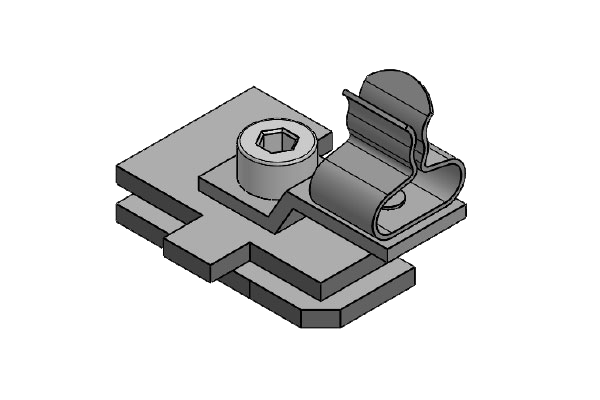

SC|LF|SKL 1.5-3
| 訂貨號 | 36251.100 |
| EAN | 4251269320071 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 32 |
| 寬度 | 22.5 |
| 高度 | 26.9 |
| 安裝高度 | 20.4 |

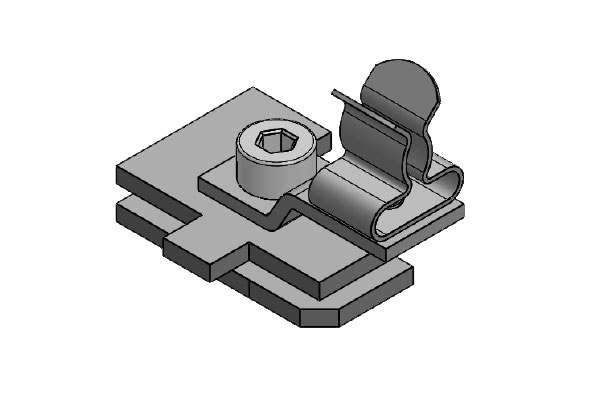

SC|LF|SKL 3-6
| 訂貨號 | 36253.100 |
| EAN | 4251269320088 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 32 mm |
| 寬度 | 22.5 mm |
| 高度 | 27.5 mm |
| 安裝高度 | 21 mm |

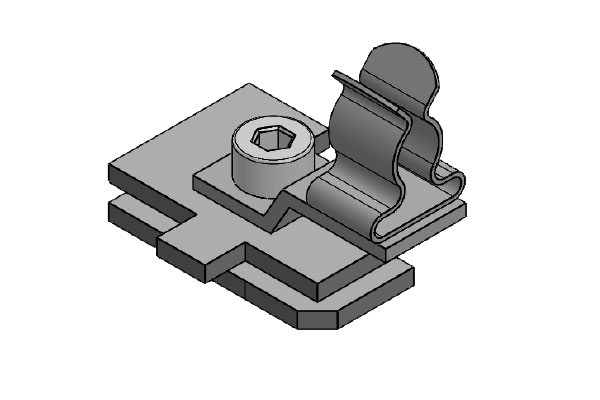

SC|LF|SKL 6-8
| 訂貨號 | 36255.100 |
| EAN | 4251269320095 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 32 mm |
| 寬度 | 22.5 mm |
| 高度 | 29 mm |
| 安裝高度 | 22.5 mm |

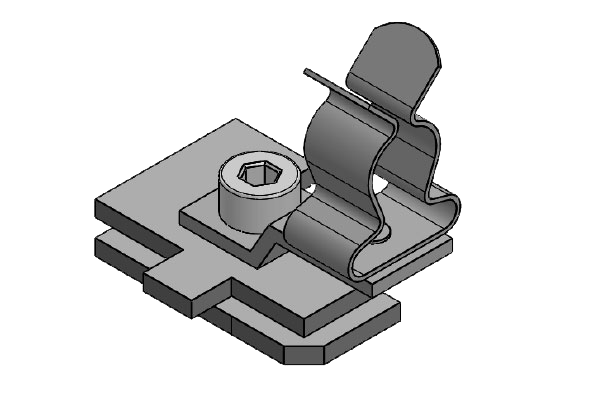

SC|LF|SKL 8-11
| 訂貨號 | 36256.100 |
| EAN | 4251269320101 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 32 mm |
| 寬度 | 22.5 mm |
| 高度 | 34 mm |
| 安裝高度 | 27.5 mm |

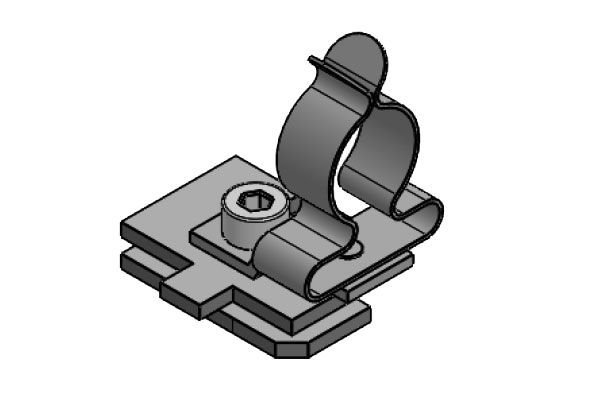

SC|LF|SKL 11-17
| 訂貨號 | 36257.100 |
| EAN | 4251269320118 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 32 mm |
| 寬度 | 23 mm |
| 高度 | 41 mm |
| 安裝高度 | 34.5 mm |

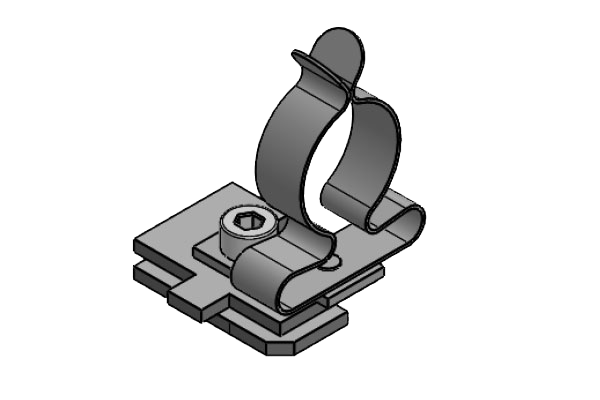

SC|LF|SKL 17-22
| 訂貨號 | 36258.100 |
| EAN | 4251269320125 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 17 mm |
| 最大屏蔽直徑 | 22 mm |
| 長度 | 32 mm |
| 寬度 | 26.5 mm |
| 高度 | 48.5 mm |
| 安裝高度 | 42 mm |

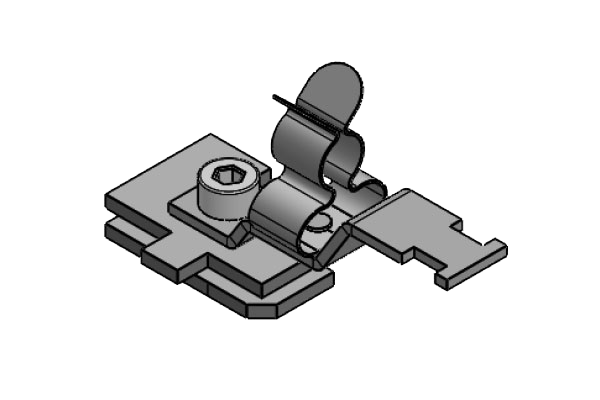

SC|LFZ-M|MSKL 3-12
| 訂貨號 | 37612.100 |
| EAN | 4251269320248 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 54.3 mm |
| 寬度 | 22.5 mm |
| 高度 | 34.5 mm |
| 安裝高度 | 28 mm |
SC|LFZ|SKL 1.5-3
| 訂貨號 | 36910.100 |
| EAN | 4251269320163 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 52.4 mm |
| 寬度 | 22.5 mm |
| 高度 | 26.9 mm |
| 安裝高度 | 20.4 mm |

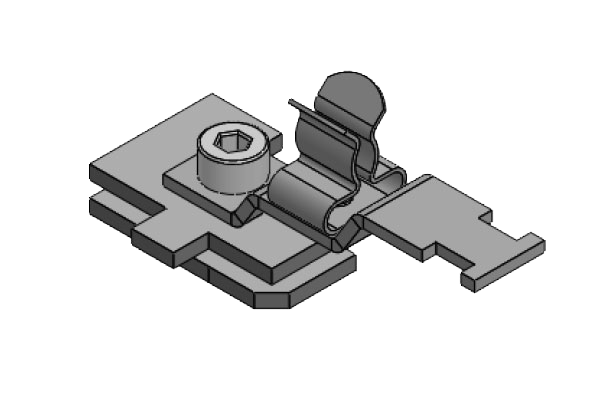

SC|LFZ|SKL 3-6
| 訂貨號 | 36915.100 |
| EAN | 4251269320170 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 52.4 mm |
| 寬度 | 22.5 mm |
| 高度 | 27.5 mm |
| 安裝高度 | 21 mm |

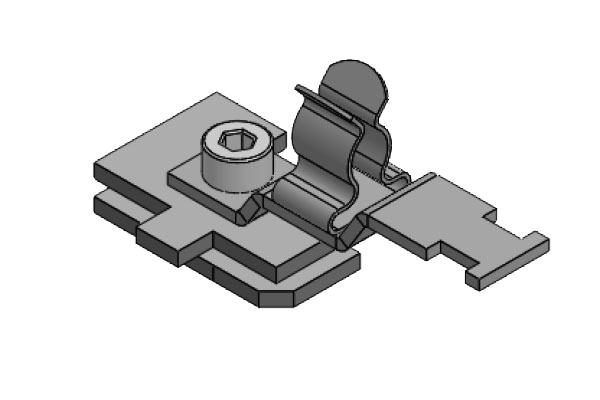

SC|LFZ|SKL 6-8
| 訂貨號 | 36920.100 |
| EAN | 4251269320187 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 52.4 mm |
| 寬度 | 22.5 mm |
| 高度 | 29 mm |
| 安裝高度 | 22.5 mm |

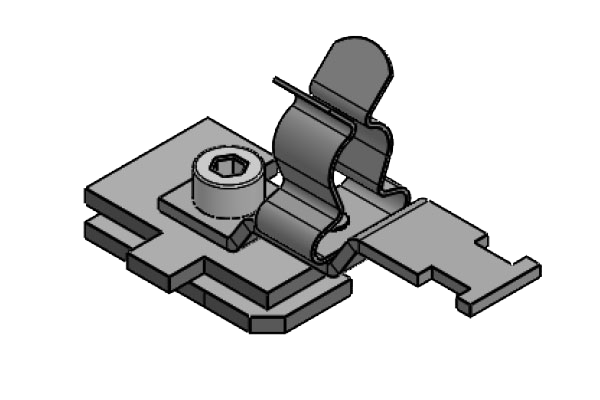

SC|LFZ|SKL 8-11
| 訂貨號 | 36925.100 |
| EAN | 4251269320194 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 52.4 mm |
| 寬度 | 22.5 mm |
| 高度 | 34 mm |
| 安裝高度 | 27.5 mm |

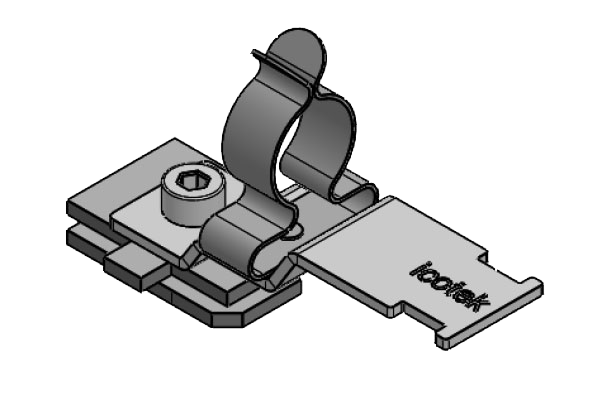

SC|LFZ|SKL 11-17
| 訂貨號 | 36930.100 |
| EAN | 4251269320200 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 62 mm |
| 寬度 | 23 mm |
| 高度 | 41 mm |
| 安裝高度 | 34.5 mm |

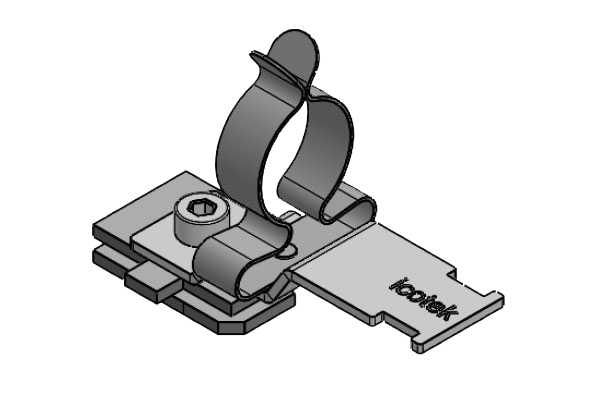

SC|LFZ|SKL 17-22
| 訂貨號 | 36935.100 |
| EAN | 4251269320217 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 17 mm |
| 最大屏蔽直徑 | 22 mm |
| 長度 | 62 mm |
| 寬度 | 26.5 mm |
| 高度 | 48.5 mm |
| 安裝高度 | 42 mm |

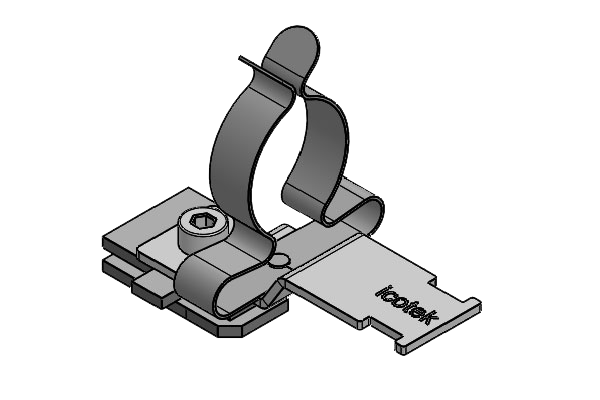

SC|LFZ|SKL 22-30
| 訂貨號 | 36940.100 |
| EAN | 4251269320224 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 22 mm |
| 最大屏蔽直徑 | 30 mm |
| 長度 | 62 mm |
| 寬度 | 35 mm |
| 高度 | 52.9 mm |
| 安裝高度 | 46.4 mm |

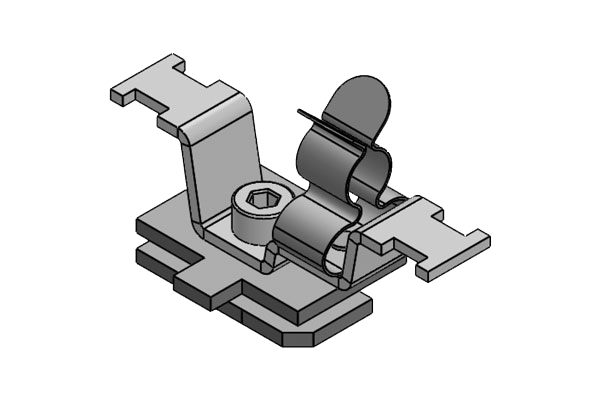

SC|LF2Z-M|MSKL 3-12
| 訂貨號 | 37612.150 |
| EAN | 4251269321337 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 長度 | 51 mm |
| 寬度 | 22.5 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 高度 | 28 mm |

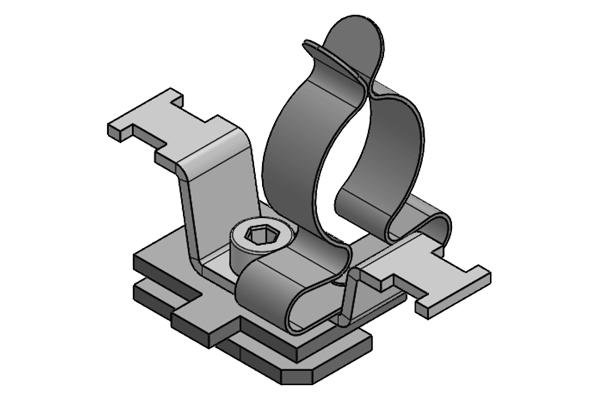

SC|LF2Z|SKL 17-22
| 訂貨號 | 37594.150 |
| EAN | 4251269324895 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 夾緊, 卡入 |
| 安裝位置 | 30 mm C-型導軌 |
| 屏蔽接地端子的數量 | 1 |
| 長度 | 51 mm |
| 寬度 | 22.5 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 17 mm |
| 最大屏蔽直徑 | 22 mm |
| 高度 | 48.5 mm |
