SF|MSKL 3-12
| 订货号 | 37616 |
| EAN | 4251269316937 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 12 mm |
| 长度 | 50.3 mm |
| 宽度 | 15 mm |
| 高度 | 26 mm |
EMC 屏蔽夹, 用于35 mm H型 DIN导轨， 带卡扣式安装结构
带或不带应力释放

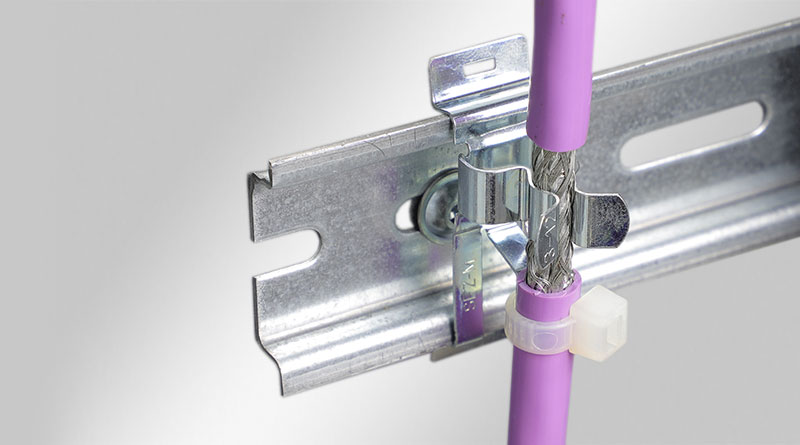

使用EMC屏蔽夹，必须将电缆的屏蔽层连接到地电位。它们易于使用并且有效地将单根电缆的屏蔽层接地。

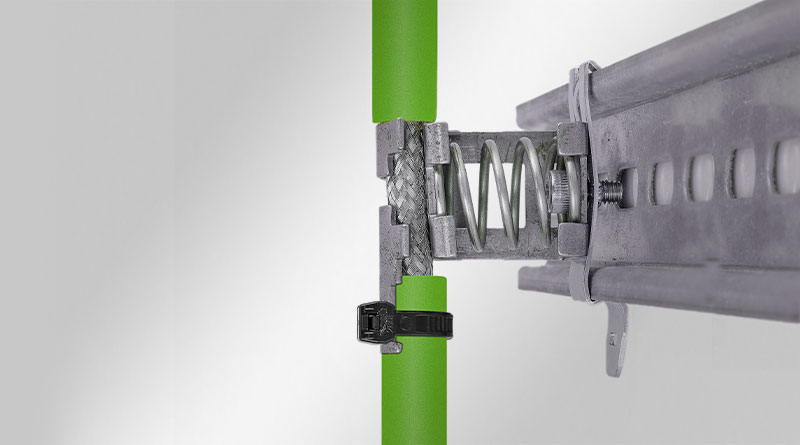

当使用带有集成应力消除装置时，可以使用扎带固定电缆。 由此实现满足EN 62444的应力释放。 我们还提供具有双重应力释放功能的EMC屏蔽夹。 请查询PROFINET安装指南。
由于其特殊的设计，MSKL的夹紧范围非常大，而尺寸却相对较小。 （例如：MSKL 3-12，可装配12mm电缆屏蔽层：宽度26.25mm）。

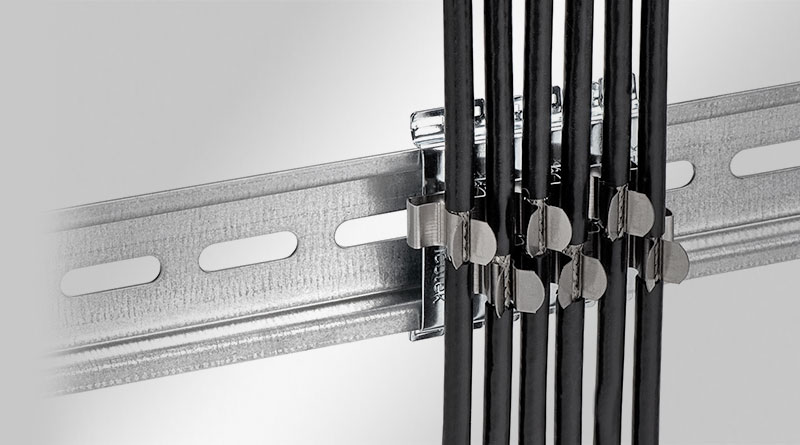

简易型屏蔽夹SFS|SKL的交错排列可最大程度地利用空间。 适用于需要在连接点或控制器输入附近进行EMC屏蔽的应用。

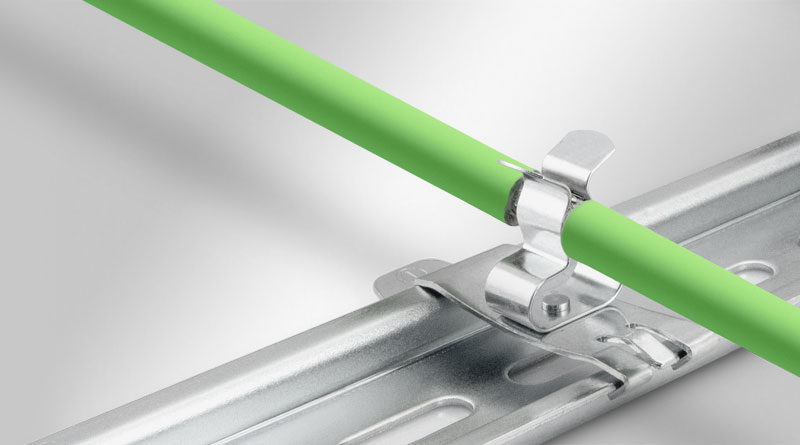

屏蔽夹可以轻松的固定到35 mm DIN导轨上。
规格
| 材料 | 屏蔽夹: 弹簧钢，镀锌 屏蔽支架: 钢，镀锌 咬合脚: 弹簧钢 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 属性 | 防震 |
产品优势
- 部分型号集成了应力消除功能
- 电缆屏蔽的最佳接触面积
- 屏蔽接触和应力释放功能分开
- 无需工具，快速安装
- 持续不断地在电缆屏蔽层上施加压力，不需要对压力作出调整
- 优化的设计可以到达更高空间利用率
- 防震，无需维护
- 集成双重应力释放功能根据PROFINET安装指导
产品类型和尺寸

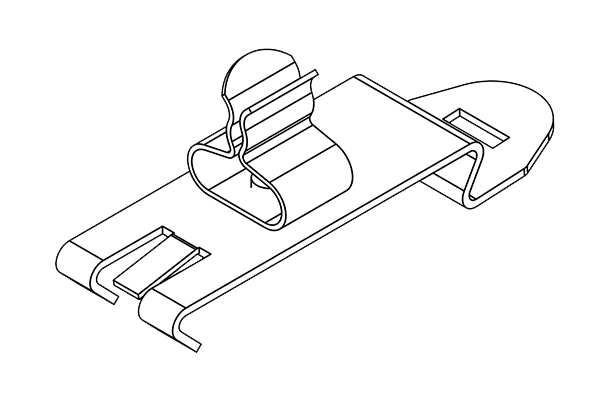

SF|SKL 1.5-3
| 订货号 | 36243 |
| EAN | 4251269302329 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 1.5 mm |
| 最大屏蔽直径 | 3 mm |
| 长度 | 50.4 mm |
| 宽度 | 14 mm |
| 高度 | 20 mm |

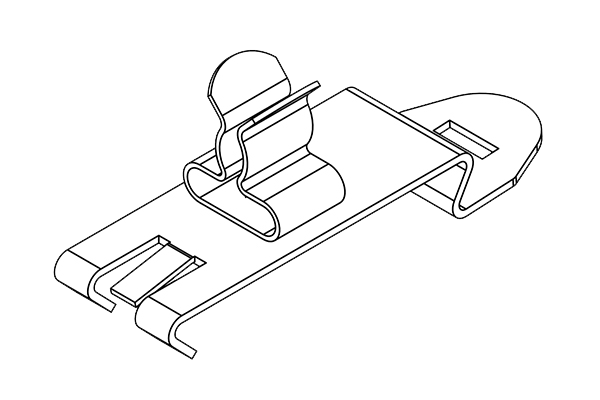

SF|SKL 3-6
| 订货号 | 36244 |
| EAN | 4251269302336 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 6 mm |
| 长度 | 50.4 mm |
| 宽度 | 14 mm |
| 高度 | 20.5 mm |

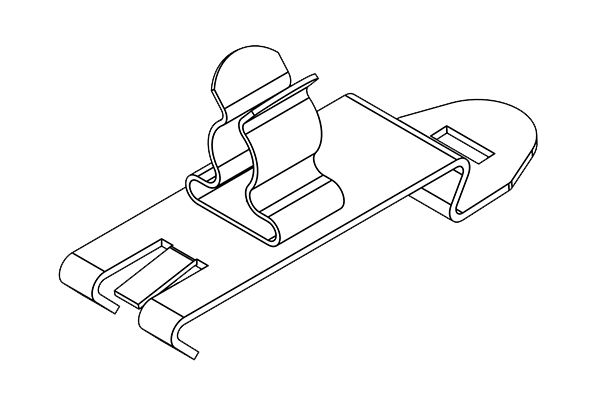

SF|SKL 6-8
| 订货号 | 36245 |
| EAN | 4251269302343 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 6 mm |
| 最大屏蔽直径 | 8 mm |
| 长度 | 50.4 mm |
| 宽度 | 14 mm |
| 高度 | 21.9 mm |

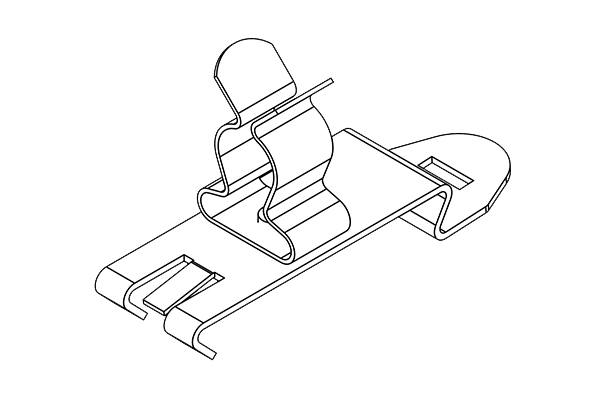

SF|SKL 8-11
| 订货号 | 36246 |
| EAN | 4251269302350 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 8 mm |
| 最大屏蔽直径 | 11 mm |
| 长度 | 50.4 mm |
| 宽度 | 14 mm |
| 高度 | 26.9 mm |
SF|SKL 11-17
| 订货号 | 36247 |
| EAN | 4251269302367 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 11 mm |
| 最大屏蔽直径 | 17 mm |
| 长度 | 50.4 mm |
| 宽度 | 21 mm |
| 高度 | 33.9 mm |

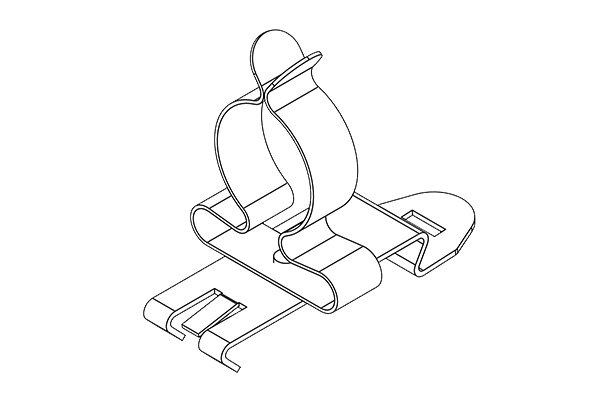

SF|SKL 17-22
| 订货号 | 36248 |
| EAN | 4251269302374 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 17 mm |
| 最大屏蔽直径 | 22 mm |
| 长度 | 50.4 mm |
| 宽度 | 26.5 mm |
| 高度 | 41.4 mm |

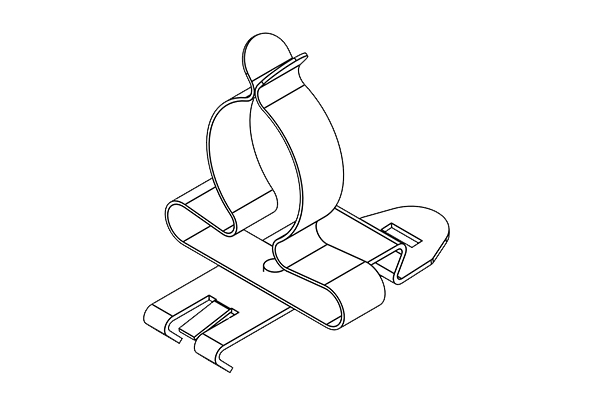

SF|SKL 22-30
| 订货号 | 36249 |
| EAN | 4251269302381 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 22 mm |
| 最大屏蔽直径 | 30 mm |
| 长度 | 50.4 mm |
| 宽度 | 34.5 mm |
| 高度 | 45.8 mm |

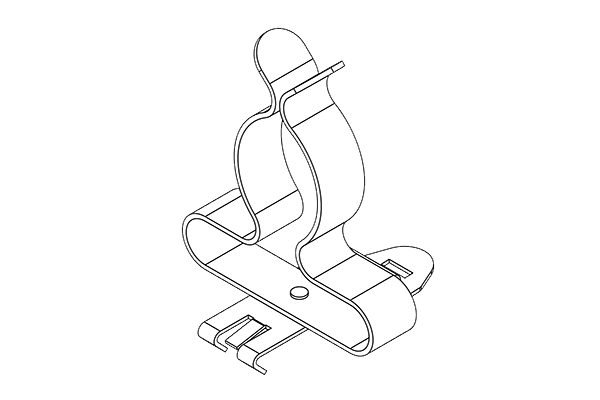

SF|SKL 30-38
| 订货号 | 36250 |
| EAN | 4251269302398 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 30 mm |
| 最大屏蔽直径 | 38 mm |
| 长度 | 50.4 mm |
| 宽度 | 46.5 mm |
| 高度 | 68 mm |

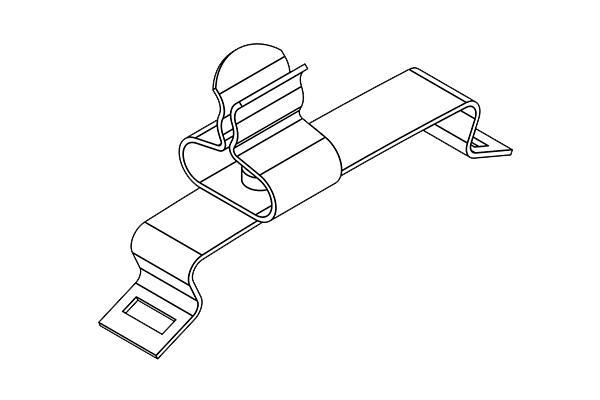

SFS|SKL 1.5-3
| 订货号 | 36810 |
| EAN | 4251269304873 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 1.5 mm |
| 最大屏蔽直径 | 3 mm |
| 长度 | 43.4 mm |
| 宽度 | 11.8 mm |
| 高度 | 21.5 mm |
SFS|SKL 3-6
| 订货号 | 36815 |
| EAN | 4251269304880 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 6 mm |
| 长度 | 43.4 mm |
| 宽度 | 11.8 mm |
| 高度 | 22.2 mm |

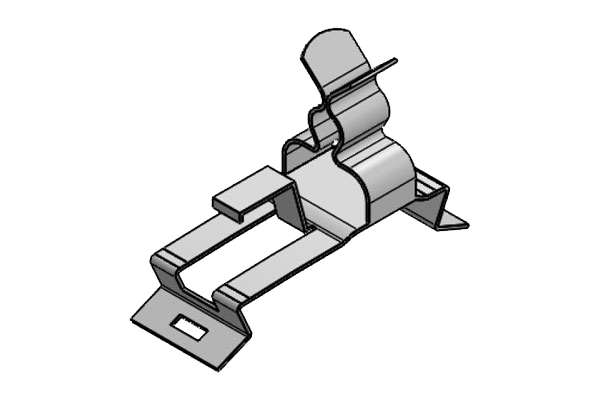

SFZ-M|MSKL 3-12
| 订货号 | 37620 |
| EAN | 4251269316951 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 12 mm |
| 长度 | 43.4 mm |
| 宽度 | 15 mm |
| 高度 | 29.3 mm |
| 安装高度 | 20 mm |
SFZ|SKL 1.5-3
| 订货号 | 36850 |
| EAN | 4251269304903 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 1.5 mm |
| 最大屏蔽直径 | 3 mm |
| 长度 | 56.9 mm |
| 宽度 | 14 mm |
| 高度 | 20.3 mm |

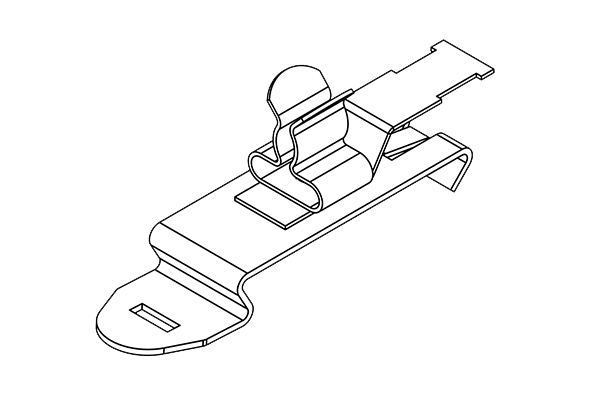

SFZ|SKL 3-6
| 订货号 | 36855 |
| EAN | 4251269304910 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 6 mm |
| 长度 | 56.9 mm |
| 宽度 | 14 mm |
| 高度 | 21 mm |

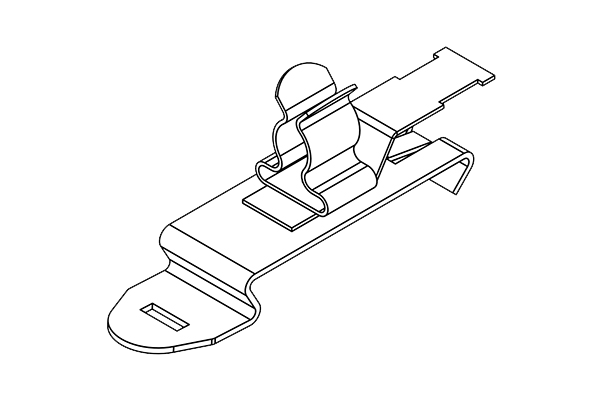

SFZ|SKL 6-8
| 订货号 | 36860 |
| EAN | 4251269304927 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 6 mm |
| 最大屏蔽直径 | 8 mm |
| 长度 | 56.9 mm |
| 宽度 | 14 mm |
| 高度 | 22.4 mm |

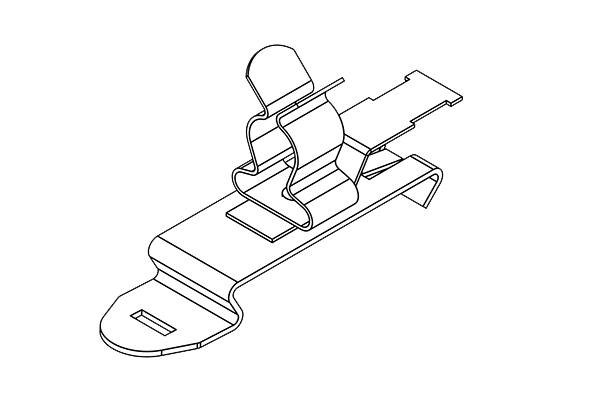

SFZ|SKL 8-11
| 订货号 | 36865 |
| EAN | 4251269304934 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 8 mm |
| 最大屏蔽直径 | 11 mm |
| 长度 | 56.9 mm |
| 宽度 | 14 mm |
| 高度 | 27.4 mm |

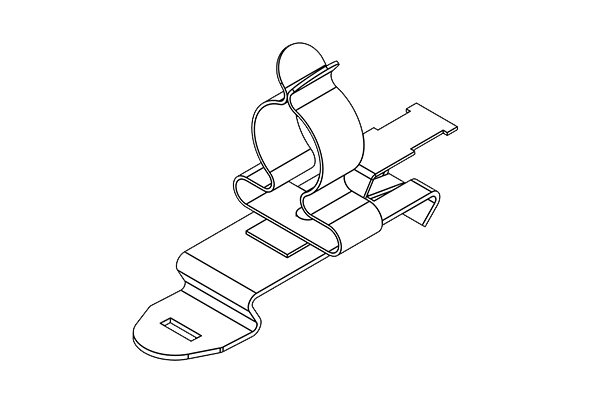

SFZ|SKL 11-17
| 订货号 | 36870 |
| EAN | 4251269304941 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 11 mm |
| 最大屏蔽直径 | 17 mm |
| 长度 | 71.8 mm |
| 宽度 | 21 mm |
| 高度 | 34.4 mm |

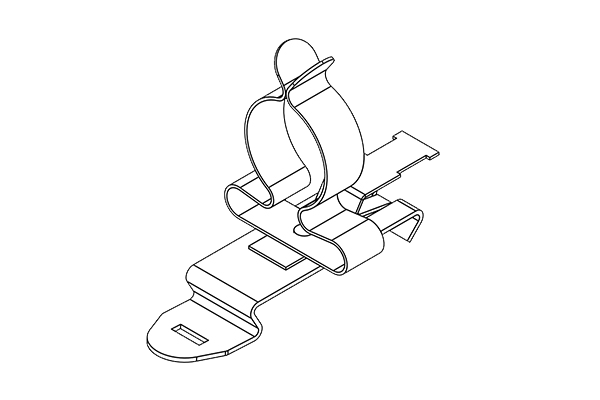

SFZ|SKL 17-22
| 订货号 | 36875 |
| EAN | 4251269304958 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 17 mm |
| 最大屏蔽直径 | 22 mm |
| 长度 | 71.8 mm |
| 宽度 | 26.5 mm |
| 高度 | 41.9 mm |

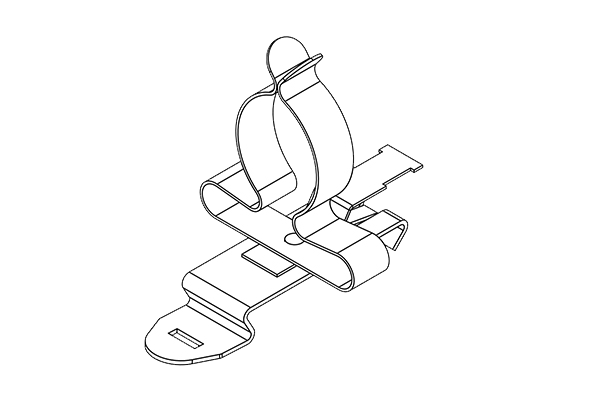

SFZ|SKL 22-30
| 订货号 | 36880 |
| EAN | 4251269304965 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 22 mm |
| 最大屏蔽直径 | 30 mm |
| 长度 | 71.8 mm |
| 宽度 | 35 mm |
| 高度 | 46 mm |

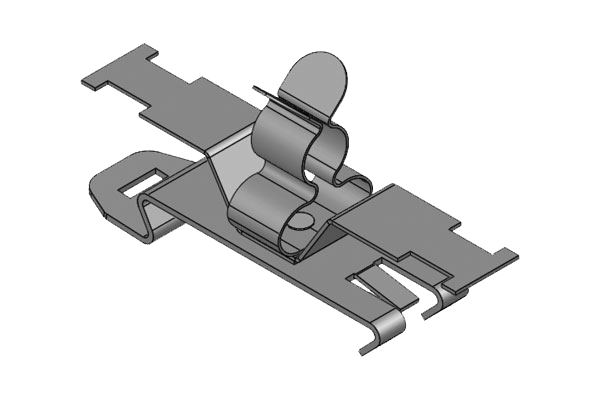

SF2Z-M|MSKL 3-12
| 订货号 | 37620.150 |
| EAN | 4251269321146 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 长度 | 59 mm |
| 张紧力按照 EN 62444标准 | 1 |
| 屏蔽接地端子的数量 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 12 mm |
| 宽度 | 14.9 mm |
| 高度 | 28.4 mm |
| 安装高度 | 21.5 mm |

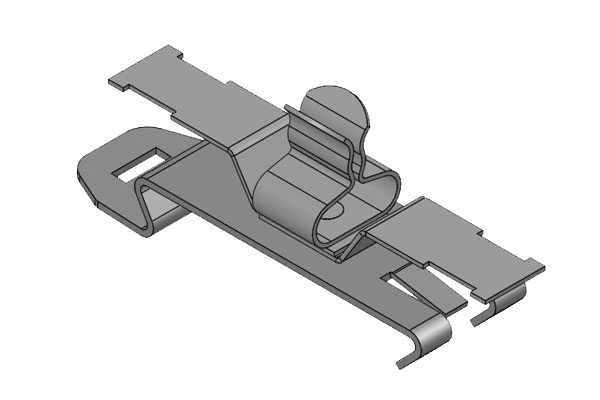

SF2Z|SKL 1.5-3
| 订货号 | 36850.150 |
| EAN | 4251269321160 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 1.5 mm |
| 最大屏蔽直径 | 3 mm |
| 长度 | 54.5 mm |
| 宽度 | 14 mm |
| 高度 | 20.8 mm |
| 安装高度 | 13.9 mm |

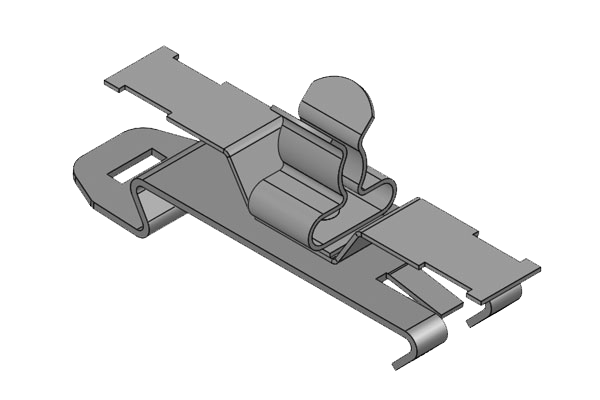

SF2Z|SKL 3-6
| 订货号 | 36855.150 |
| EAN | 4251269321177 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 3 mm |
| 最大屏蔽直径 | 6 mm |
| 长度 | 54.5 mm |
| 宽度 | 14 mm |
| 高度 | 21.4 mm |
| 安装高度 | 14.5 mm |

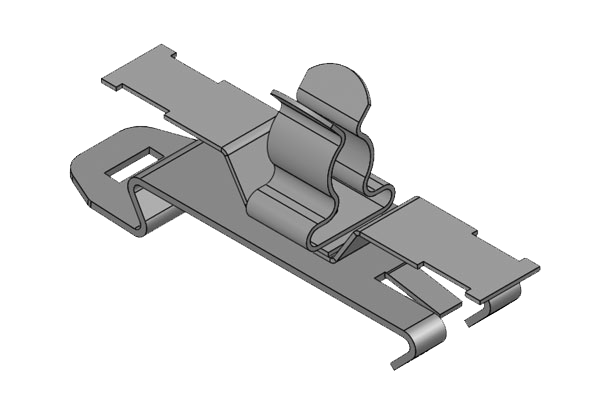

SF2Z|SKL 6-8
| 订货号 | 36860.150 |
| EAN | 4251269321184 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 6 mm |
| 最大屏蔽直径 | 8 mm |
| 长度 | 54.5 mm |
| 宽度 | 14 mm |
| 高度 | 22.9 mm |
| 安装高度 | 16 mm |

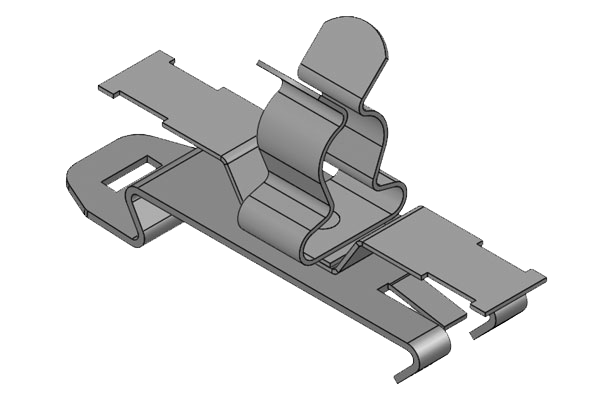

SF2Z|SKL 8-11
| 订货号 | 36865.150 |
| EAN | 4251269321191 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 8 mm |
| 最大屏蔽直径 | 11 mm |
| 长度 | 54.5 mm |
| 宽度 | 14 mm |
| 高度 | 27.9 mm |
| 安装高度 | 21 mm |

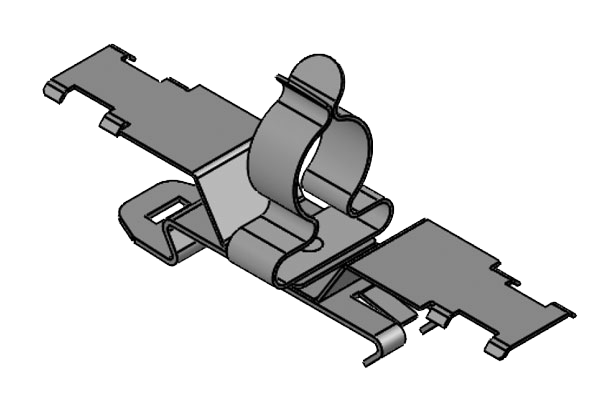

SF2Z|SKL 11-17
| 订货号 | 36870.150 |
| EAN | 4251269321207 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 11 mm |
| 最大屏蔽直径 | 17 mm |
| 长度 | 80 mm |
| 宽度 | 21 mm |
| 高度 | 34.9 mm |
| 安装高度 | 28 mm |

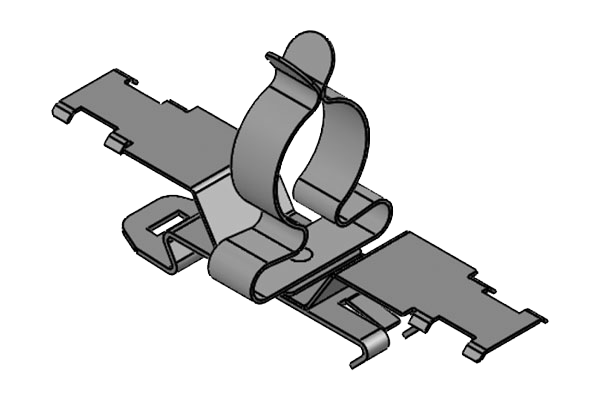

SF2Z|SKL 17-22
| 订货号 | 36875.150 |
| EAN | 4251269321214 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 屏蔽接地端子的数量 | 1 |
| 张紧力按照 EN 62444标准 | 1 |
| 电缆的数量 | 1 |
| 最小屏蔽直径 | 17 mm |
| 最大屏蔽直径 | 22 mm |
| 长度 | 80 mm |
| 宽度 | 26.5 mm |
| 高度 | 42.4 mm |
| 安装高度 | 35.5 mm |

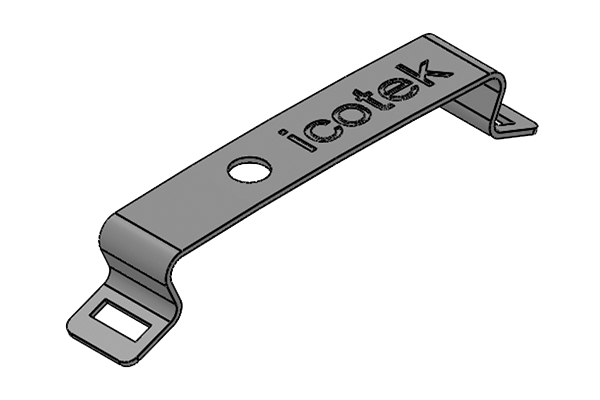

SFS 单只 M3
| 订货号 | 36229 |
| EAN | 4251269302237 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 长度 | 43.4 mm |
| 宽度 | 7 mm |
| 高度 | 8.5 mm |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 3.2 mm |

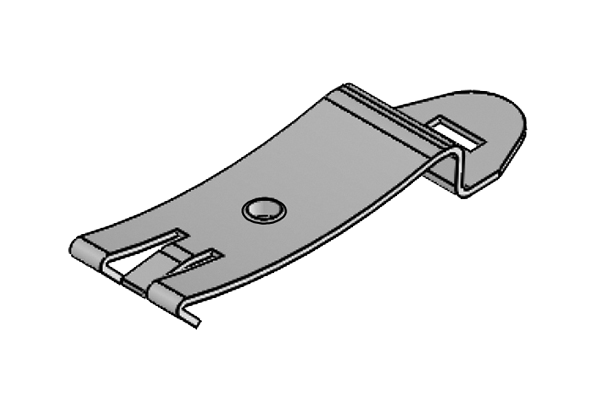

MF 单只 M4
| 订货号 | 36230 |
| EAN | 4251269302244 |
| 包装单位 | 10 |
| 安装形式 | 卡入 |
| 安装位置 | 35 mm DIN导轨上的 |
| 长度 | 50.3 mm |
| 宽度 | 14 mm |
| 高度 | 6.8 mm |
| 螺钉孔的数量 | 1 |
| 螺钉的直径 | 4.1 mm |
| 线 | M4 |
