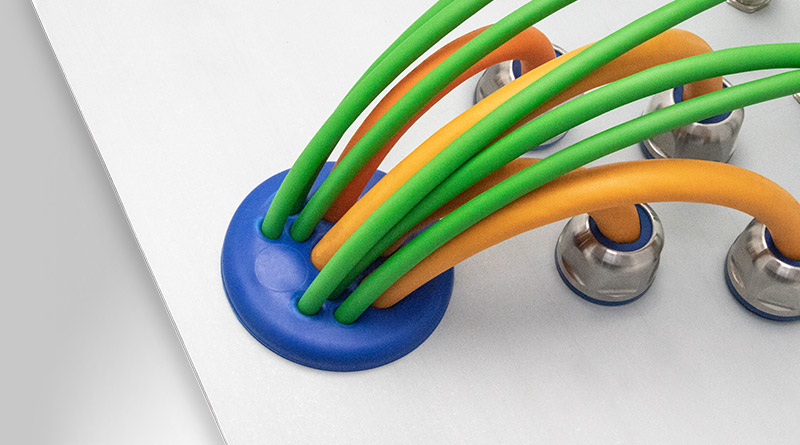

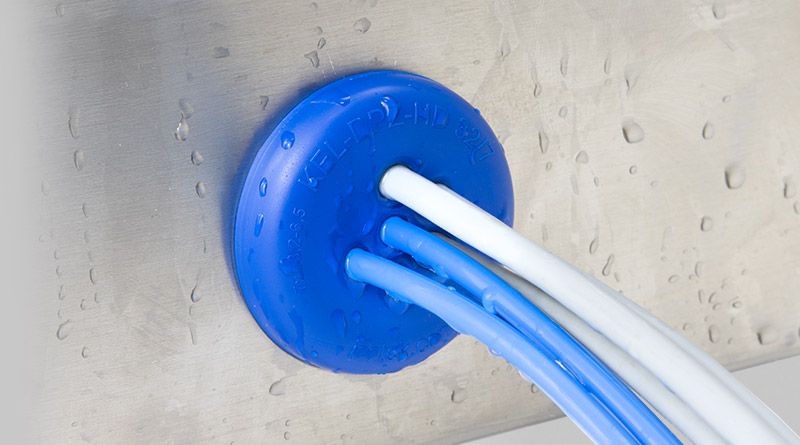

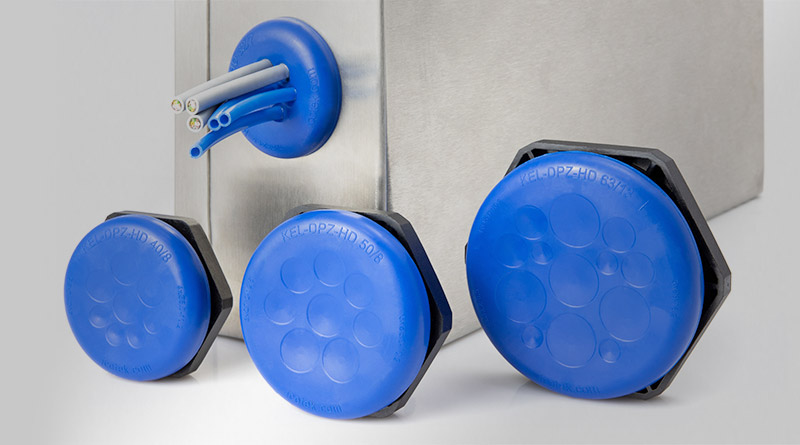

Die neuen Kabeldurchführungsplatten KEL-DPZ-HD mit metrischem Gewinde von M32 bis M63 von icotek sind für den Einbau in Lebensmittelverarbeitungs- und Verpackungsmaschinen entwickelt worden.
Bei der Entwicklung gem?? Hygienic Design Richtlinien wurde darauf geachtet, dass auf der Sichtseite der Kabeldurchführungsplatte keine Schmutznischen entstehen. Die Oberfl?che wurde sehr glatt gehalten (Ra = 0,421 μm gem. ISO 4287). Die Au?enkontur hat einen Radius von 6 mm anstatt der geforderten 3 mm. Au?erdem wird bei der KEL-DPZ-HD ein FDA-konformes Elastomer gem?? Lebensmittelzulassung 1935/2004/EG und (EU) 10/2011 eingesetzt. Mit der Signalfarbe Blau ist eine klare visuelle Farberkennung gegeben.

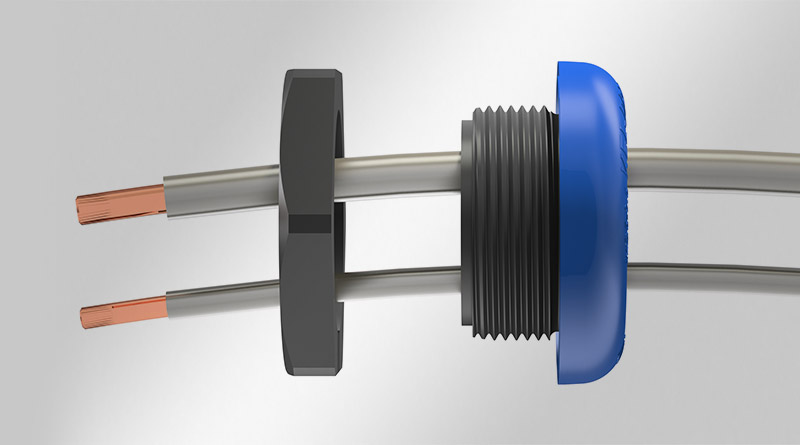

Es k?nnen mehrere Leitungen und Schl?uche mit einem Durchmesserbereich von 3,2 mm bis 22,2 mm eingeführt und gem. IP65/66/67/68 abgedichtet werden. Ein wesentlicher Vorteil gegenüber Kabelverschraubungen ist die deutlich gr??ere Packungsdichte sowie die Flexibilit?t des Kabeldurchmesserbereich. Die Fixierung erfolgt sehr einfach mittels Gegenmutter.
| Schutzart IP (EN 60529) | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| Brandklasse | UL94-HB |
| Temperaturbereich | -40 C° bis 80 C° |
| Material | Elastomer Grundtr?ger: Polyamid |
| Eigenschaften | silikonfrei, halogenfrei, ?l- und schimmelbest?ndig, h?here chemische Best?ndigkeit |
| Artikelnummer | 70351 |
| EAN | 4251269322785 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 4 |
| Max. Kabeldurchmesser | 12,5 mm |
| H?he | 22 mm |
| Aufbauh?he | 8 mm |
| Farbe | blau (?hnlich RAL 5005) |
| Au?endurchmesser | 44 mm |
| Oberfl?chenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgr??e, metrisch | M32 |
| Ausbruchgr??e, rund | 32,3 mm |
| Gewinde | M32 × 1,5 |
| Gewindel?nge | 14 mm |
| Klemmbereich | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
| Artikelnummer | 70352 |
| EAN | 4251269322792 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 4 |
| Max. Kabeldurchmesser | 9,5 mm |
| H?he | 22 mm |
| Aufbauh?he | 8 mm |
| Farbe | blau (?hnlich RAL 5005) |
| Au?endurchmesser | 44 mm |
| Oberfl?chenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgr??e, metrisch | M32 |
| Ausbruchgr??e, rund | 32,3 mm |
| Gewinde | M32 × 1,5 |
| Gewindel?nge | 14 mm |
| Klemmbereich | 4 x 5 - 9.5 mm |
| Artikelnummer | 70353 |
| EAN | 4251269322808 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 7 |
| Max. Kabeldurchmesser | 6,5 mm |
| H?he | 22 mm |
| Aufbauh?he | 8 mm |
| Farbe | blau (?hnlich RAL 5005) |
| Au?endurchmesser | 44 mm |
| Oberfl?chenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgr??e, metrisch | M32 |
| Ausbruchgr??e, rund | 32,3 mm |
| Gewinde | M32 × 1,5 |
| Gewindel?nge | 14 mm |
| Klemmbereich | 7 x 3.2 - 6.5 mm |
| Artikelnummer | 70354 |
| EAN | 4251269322815 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 8 |
| Max. Kabeldurchmesser | 10,2 mm |
| H?he | 22 mm |
| Aufbauh?he | 8 mm |
| Farbe | blau (?hnlich RAL 5005) |
| Au?endurchmesser | 52 mm |
| Oberfl?chenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgr??e, metrisch | M40 |
| Ausbruchgr??e, rund | 40,4 mm |
| Gewinde | M40 × 1,5 |
| Gewindel?nge | 14 mm |
| Klemmbereich | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm |
| Artikelnummer | 70355 |
| EAN | 4251269322822 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 8 |
| Max. Kabeldurchmesser | 12,5 mm |
| H?he | 22 mm |
| Aufbauh?he | 8 mm |
| Farbe | blau (?hnlich RAL 5005) |
| Au?endurchmesser | 62 mm |
| Oberfl?chenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgr??e, metrisch | M50 |
| Ausbruchgr??e, rund | 50,4 mm |
| Gewinde | M50 × 1,5 |
| Gewindel?nge | 14 mm |
| Klemmbereich | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
| Artikelnummer | 70356 |
| EAN | 4251269322839 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 10 |
| Max. Kabeldurchmesser | 22,2 mm |
| H?he | 22 mm |
| Aufbauh?he | 8 mm |
| Farbe | blau (?hnlich RAL 5005) |
| Au?endurchmesser | 62 mm |
| Oberfl?chenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgr??e, metrisch | M50 |
| Ausbruchgr??e, rund | 50,4 mm |
| Gewinde | M50 × 1,5 |
| Gewindel?nge | 14 mm |
| Klemmbereich | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
| Artikelnummer | 70357 |
| EAN | 4251269322846 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 12 |
| Max. Kabeldurchmesser | 10,2 mm |
| H?he | 22 mm |
| Aufbauh?he | 8 mm |
| Farbe | blau (?hnlich RAL 5005) |
| Au?endurchmesser | 62 mm |
| Oberfl?chenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgr??e, metrisch | M50 |
| Ausbruchgr??e, rund | 50,4 mm |
| Gewinde | M50 × 1,5 |
| Gewindel?nge | 14 mm |
| Klemmbereich | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |
| Artikelnummer | 70358 |
| EAN | 4251269322853 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 19 |
| Max. Kabeldurchmesser | 6,5 mm |
| H?he | 22 mm |
| Aufbauh?he | 8 mm |
| Farbe | blau (?hnlich RAL 5005) |
| Au?endurchmesser | 62 mm |
| Oberfl?chenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgr??e, metrisch | M50 |
| Ausbruchgr??e, rund | 50,4 mm |
| Gewinde | M50 × 1,5 |
| Gewindel?nge | 14 mm |
| Klemmbereich | 19 x 3.2 - 6.5 mm |
| Artikelnummer | 70359 |
| EAN | 4251269322860 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 9 |
| Max. Kabeldurchmesser | 22,2 mm |
| H?he | 22 mm |
| Aufbauh?he | 8 mm |
| Farbe | blau (?hnlich RAL 5005) |
| Au?endurchmesser | 75 mm |
| Oberfl?chenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgr??e, metrisch | M63 |
| Ausbruchgr??e, rund | 63,4 mm |
| Gewinde | M63 × 1,5 |
| Gewindel?nge | 14 mm |
| Klemmbereich | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
| Artikelnummer | 70360 |
| EAN | 4251269322877 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 13 |
| Max. Kabeldurchmesser | 16,2 mm |
| H?he | 22 mm |
| Aufbauh?he | 8 mm |
| Farbe | blau (?hnlich RAL 5005) |
| Au?endurchmesser | 75 mm |
| Oberfl?chenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgr??e, metrisch | M63 |
| Ausbruchgr??e, rund | 63,4 mm |
| Gewinde | M63 × 1,5 |
| Gewindel?nge | 14 mm |
| Klemmbereich | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
| Artikelnummer | 70361 |
| EAN | 4251269322884 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 14 |
| Max. Kabeldurchmesser | 10,2 mm |
| H?he | 22 mm |
| Aufbauh?he | 8 mm |
| Farbe | blau (?hnlich RAL 5005) |
| Au?endurchmesser | 75 mm |
| Oberfl?chenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgr??e, metrisch | M63 |
| Ausbruchgr??e, rund | 63,4 mm |
| Gewinde | M63 × 1,5 |
| Gewindel?nge | 14 mm |
| Klemmbereich | 14 x 5 - 10.2 mm |
| Artikelnummer | 70362 |
| EAN | 4251269322891 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 35 |
| Max. Kabeldurchmesser | 6,5 mm |
| H?he | 22 mm |
| Aufbauh?he | 8 mm |
| Farbe | blau (?hnlich RAL 5005) |
| Au?endurchmesser | 75 mm |
| Oberfl?chenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgr??e, metrisch | M63 |
| Ausbruchgr??e, rund | 63,4 mm |
| Gewinde | M63 × 1,5 |
| Gewindel?nge | 14 mm |

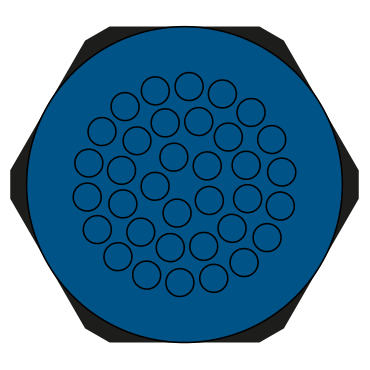

| Klemmbereich | 35 x 3.2 - 6.5 mm |
Finden Sie immer die richtige Gr??e und die passenden Kabeltüllen für Ihre Kabeleinführung!
Individuelle Gewindeverl?ngerung für Kabelverschraubungen und Kabeldurchführungen mit metrischem Gewinde M32 / M50 / M63.
Die Edelstahl-Abschlussblenden haben einen Au?endurchmesser von 150 mm und ein zentrales Loch von 32,5 mm, 50,5 mm oder 63,5 mm zur Aufnahme der Gewindeverl?ngerungen und diverser Kabeldurchführungen.

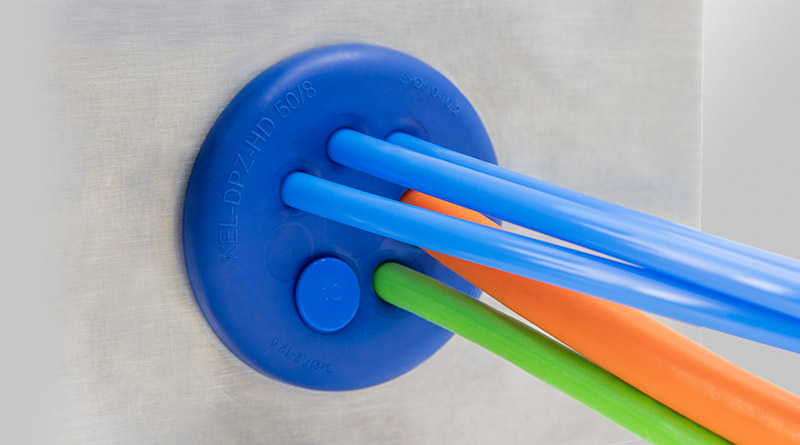

Stopfen zum Verschlie?en von durchstochenen Membranen der Kabeldurchführungen. Auch als detektierbare Version ST-B-HDD erh?ltlich.
