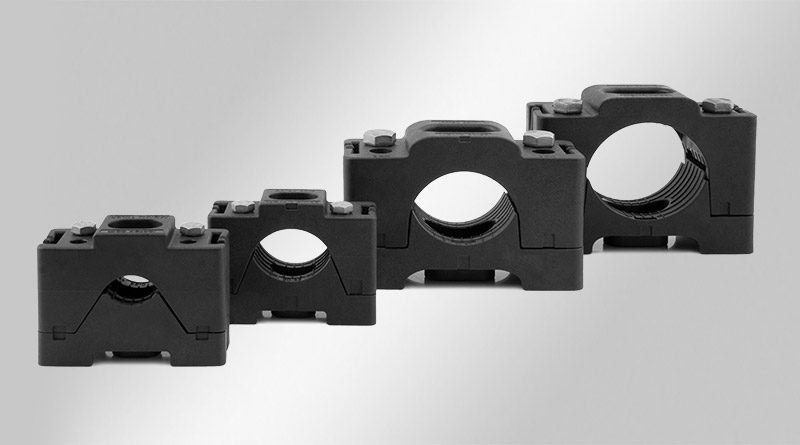

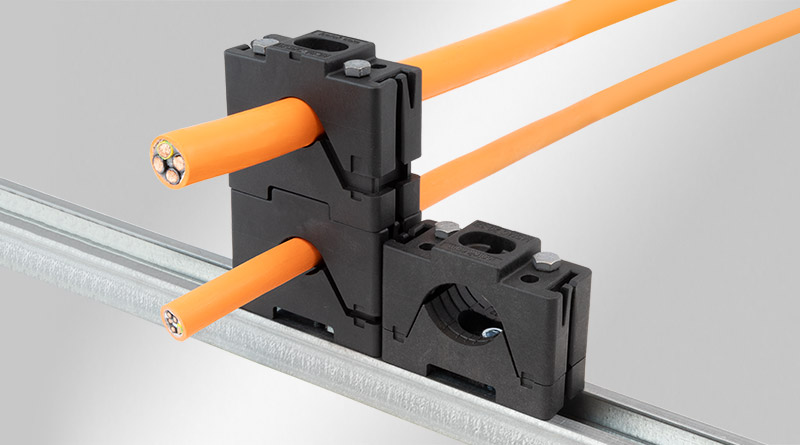

Die modular stapelbare Kabelschelle MSMC dient der einfachen, schnellen und sicheren Befestigung von Kabeln, Rohren und anderen zylindrischen Bauteilen. Der variable Klemmbereich betr?gt dabei bis zu 16 mm.

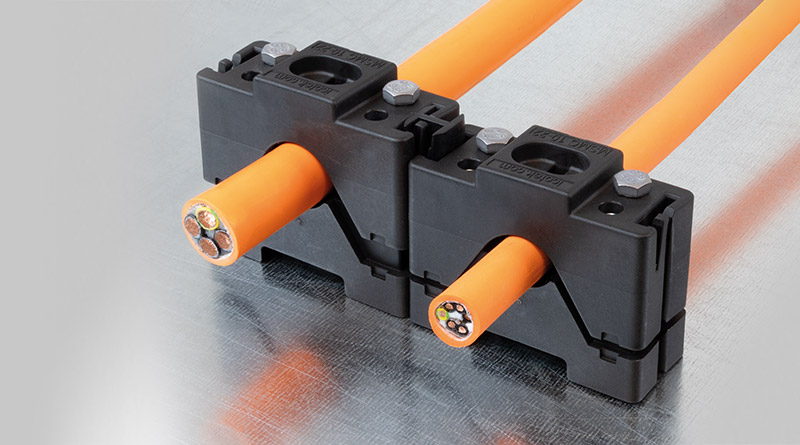

Der gro?e Vorteil dieser Kabelschelle ist, dass sie ganz einfach durch An-reihen und/oder Stapelung erweitert werden kann. Durch die Verwendung des Verbinders CMC30 k?nnen auch unterschiedliche Klemmbereiche miteinander angereiht werden. Die MSMC bietet einen sehr hohen Korrosionsschutz durch die Materialwahl der Kabelschellen und Schrauben.
Die Kabelschelle besteht aus einem Ober- und einem Unterteil sowie Sechskantschrauben. Ein Verbinder dient zur einfachen Aneinanderreihung mehrerer Kabelschellen. Die L?ngs- und Querrippen der Auflagefl?che dienen zur Aufnahme von Torsions- und Zugkr?ften. Der zentrale Anschraubpunkt (Langloch) bietet eine hohe Flexibilit?t auf vielen Untergründen.
Für noch h?here Stabilit?t und Verdrehsicherheit k?nnen zwei lange Schrauben zur Befestigung verwendet werden.

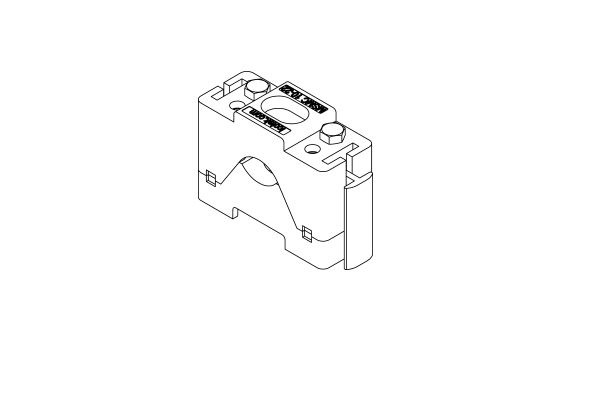

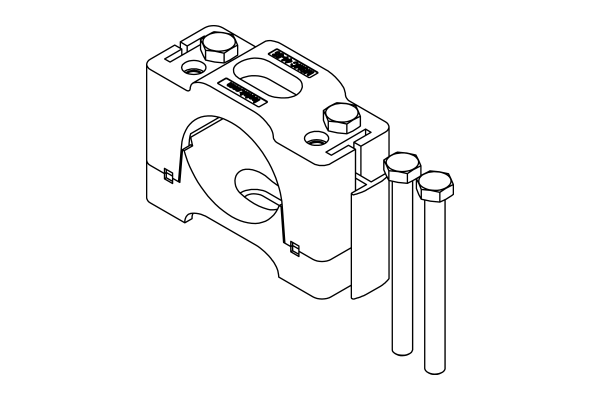

Die Kabelschellen sind als Set A zum Reihen und Stapeln oder als Set B zum Aneinanderreihen lieferbar. Das Set B enth?lt eine Kabelschelle
(Ober- und Unterteil), einen Verbinder und zwei kurze Sechskantschrauben. Das Set A enth?lt zus?tzlich zwei lange Sechskantschrauben.

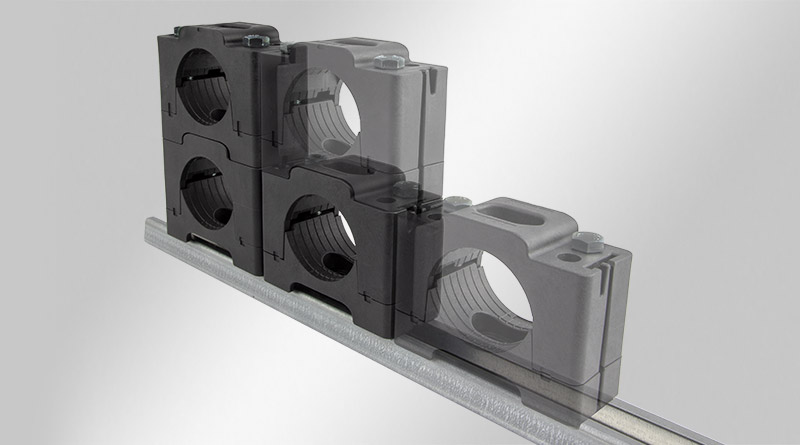

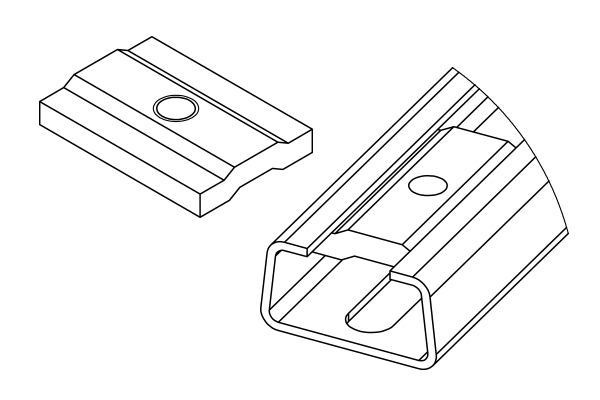

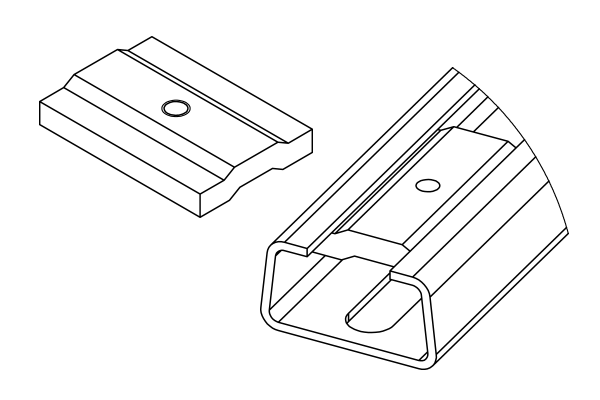

Die Kabelschelle kann zur optionalen Befestigung auf der C-Schiene mit einer Gleitmutter kombiniert werden.
| Brandklasse | UL94-V0, selbstverl?schend |
| Temperaturbereich | -40 C° bis 140 C° |
| Material | Korpus: Polyamid Schrauben: Stahl, Zink/Nickel passiviert (ISO 4017) |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen, 30 mm C-Schiene, universal |
| Eigenschaften | vibrationssicher, silikonfrei, halogenfrei, UV-best?ndig |
| Artikelnummer | 32400 |
| EAN | 4251269335860 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen, 30 mm C-Schiene, universal |
| L?nge | 64 mm |
| Breite | 26 mm |
| H?he | 47 mm |
| Anzahl Schraubl?cher | 1 |
| Durchmesser Schraubl?cher | 5,2 mm |
| Klemmbereich | 1 x 10 - 22 mm |
| Artikelnummer | 32401 |
| EAN | 4251269335877 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen, 30 mm C-Schiene, universal |
| L?nge | 64 mm |
| Breite | 26 mm |
| H?he | 47 mm |
| Anzahl Schraubl?cher | 1 |
| Durchmesser Schraubl?cher | 5,2 mm |
| Klemmbereich | 1 x 10 - 22 mm |
| Artikelnummer | 32410 |
| EAN | 4251269335884 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen, 30 mm C-Schiene, universal |
| L?nge | 64 mm |
| Breite | 26 mm |
| H?he | 47 mm |
| Anzahl Schraubl?cher | 1 |
| Durchmesser Schraubl?cher | 5,2 mm |
| Klemmbereich | 1 x 20 - 32 mm |

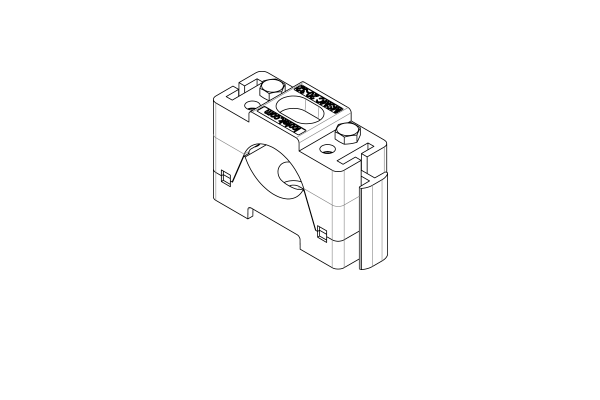

| Artikelnummer | 32411 |
| EAN | 4251269335891 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen, 30 mm C-Schiene, universal |
| L?nge | 64 mm |
| Breite | 26 mm |
| H?he | 47 mm |
| Anzahl Schraubl?cher | 1 |
| Durchmesser Schraubl?cher | 5,2 mm |
| Klemmbereich | 1 x 20 - 32 mm |

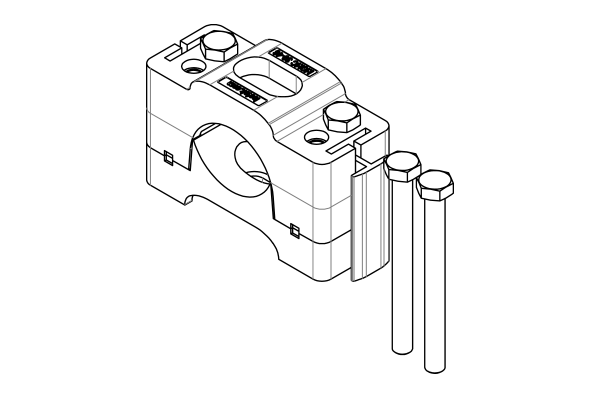

| Artikelnummer | 32420 |
| EAN | 4251269334665 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen, 30 mm C-Schiene, universal |
| L?nge | 100 mm |
| Breite | 40 mm |
| H?he | 64,5 mm |
| Anzahl Schraubl?cher | 1 |
| Durchmesser Schraubl?cher | 8,2 mm |
| Klemmbereich | 1 x 30 - 46 mm |

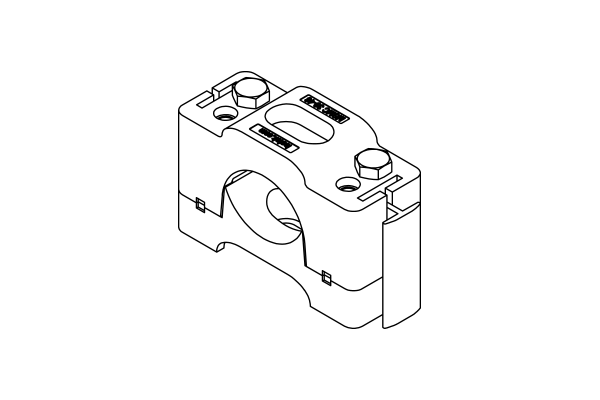

| Artikelnummer | 32421 |
| EAN | 4251269334672 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen, 30 mm C-Schiene, universal |
| L?nge | 100 mm |
| Breite | 40 mm |
| H?he | 64,5 mm |
| Anzahl Schraubl?cher | 1 |
| Durchmesser Schraubl?cher | 8,2 mm |
| Klemmbereich | 1 x 30 - 46 mm |
| Artikelnummer | 32430 |
| EAN | 4251269334689 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen, 30 mm C-Schiene, universal |
| L?nge | 100 mm |
| Breite | 40 mm |
| H?he | 72,5 mm |
| Anzahl Schraubl?cher | 1 |
| Durchmesser Schraubl?cher | 8,2 mm |
| Klemmbereich | 1 x 44 - 55 mm |

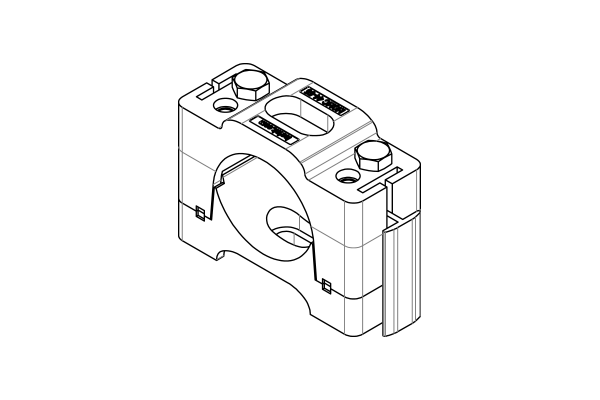

| Artikelnummer | 32431 |
| EAN | 4251269334696 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen, 30 mm C-Schiene, universal |
| L?nge | 100 mm |
| Breite | 40 mm |
| H?he | 72,5 mm |
| Anzahl Schraubl?cher | 1 |
| Durchmesser Schraubl?cher | 8,2 mm |
| Klemmbereich | 1 x 44 - 55 mm |

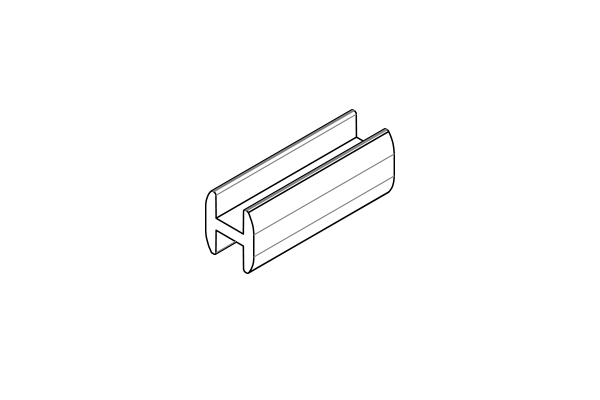

| Artikelnummer | 32598 |
| EAN | 4251269335914 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen, 30 mm C-Schiene, universal |
| Passend für: | MSMC 10-22 / MSMC 20-32 |
| L?nge | 12 mm |
| Breite | 13,4 mm |
| H?he | 35 mm |

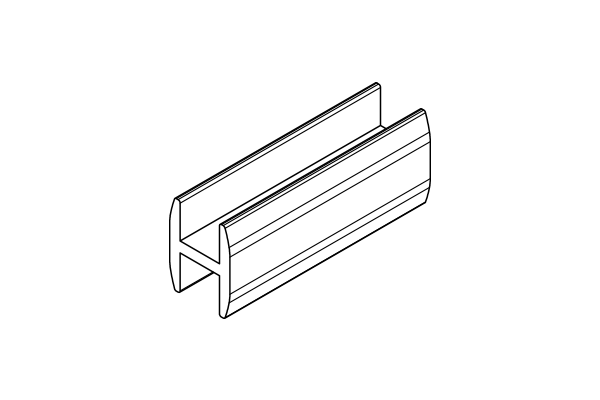

| Artikelnummer | 32599 |
| EAN | 4251269334702 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen, 30 mm C-Schiene, universal |
| Passend für: | MSMC 30-46 / MSMC 44-55 |
| L?nge | 15 mm |
| Breite | 20 mm |
| H?he | 50 mm |
| Artikelnummer | 32596 |
| EAN | 4251269335907 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen, 30 mm C-Schiene, universal |
| Passend für: | MSMC 10-22 / MSMC 20-32 |
| Anzahl Schraubl?cher | 1 |
| Gewinde | M5 × 0,5 |
| Artikelnummer | 32597 |
| EAN | 4251269335921 |
| Verpackungseinheit | 5 |
| Montageart | Schrauben |
| Montageort | Blechkonstruktionen, 30 mm C-Schiene, universal |
| Passend für: | MSMC 30-46 / MSMC 44-55 |
| Anzahl Schraubl?cher | 1 |
| Gewinde | M8 × 0,5 |
