KEL-U 24|10
| 订货号 | 54241 |
| EAN | 4251269315725 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 40 |
| 电缆的最大直径 | 17 mm |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 10 x KT 小 |
KEL-U | KEL-E | 可分电缆引入框架
适用于带连接器的电缆 /IP54/ UL type 12

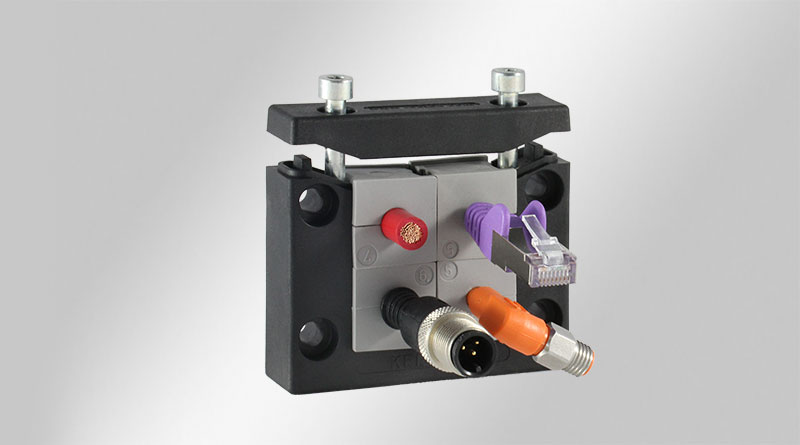

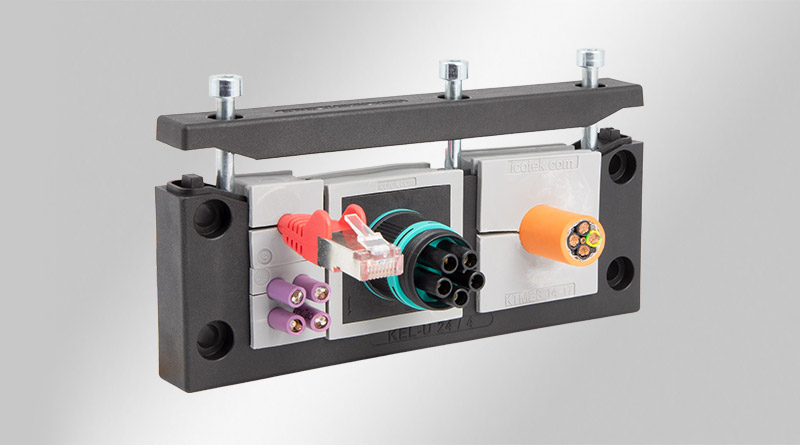

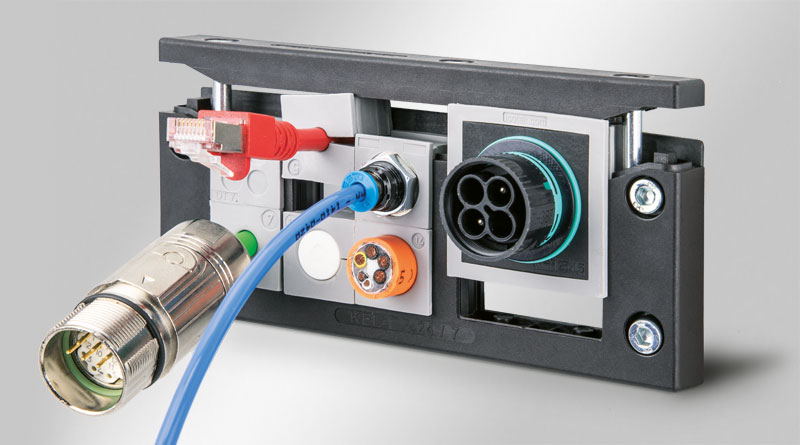

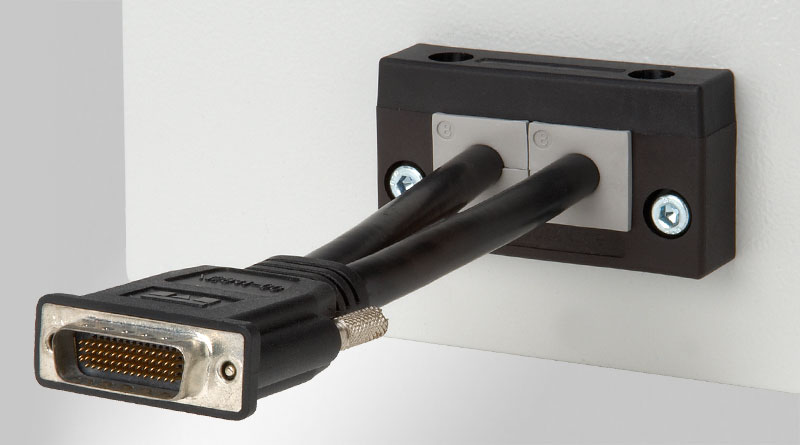

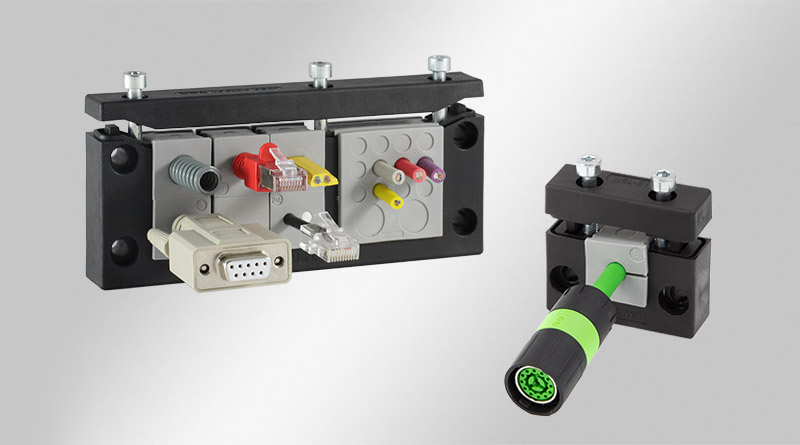

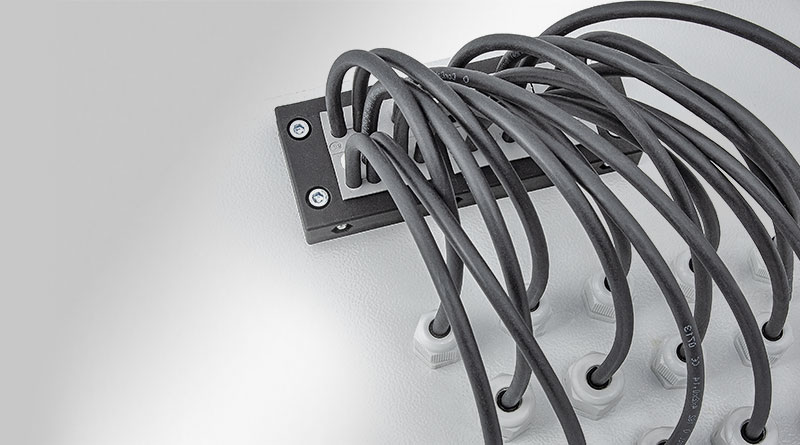

可分式电缆引入系统，用于对带连接器的电缆进行布线和密封，提供IP54 / UL type 12 等级的防护。适用电缆直径从1到35 mm的布线，提供密封性和应力释放。
电缆引入系统易于安装。电缆穿芯放入框架隔层内，并在组装过程中保持可靠的稳定性。
KEL-U 框架与10针，16针和24针标准重载连接器的开孔尺寸完全匹配。可以选择36 mm或46 mm高的开孔，具体取决于所布线的电缆。KEL-U-B 框架匹配46×46 mm测量仪器的开孔尺寸。KEL-SNAP可以用于免工具的安装/拆卸。

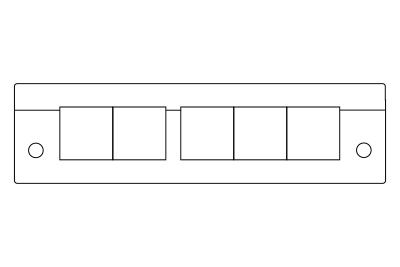

单排版本 KEL-E 特别适用于扁平连接器。小框架非常适合狭小空间的应用。
扁平橡胶垫圈含在包装盒中。
该款产品可配备不同材质的螺钉：钢螺钉或不锈钢螺钉。也可以集成带螺纹的电缆引入底板。 请向我们咨询您所需要的型号。
带螺纹套管的版本使螺丝可以在电缆引入框架内部固定。这样可以防止从外侧被随意拧开（避免故意破坏）。
规格
| IP防护等级（EN 60529） | IP54 |
| UL类型等级 (UL 50E) | UL Type 12 |
| 阻燃等级 | UL94-V0, 自熄灭 |
| 温度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 属性 | 防震, 防紫外线, 无硅, 不锈 (V2A 型), 无卤 |
产品优势
- 极易安装
- 有端头的电缆组件的品质得以延续
- 系统升级改造和维护变得简单快速
- 高安装密度，广泛的框架和穿芯型号可供选择
- 按照 EN 62444标准消除电缆所受应力
- 很高的稳定性、防震
- 节省空间
- 当使用双孔或四孔穿芯时，可以大大增加安装密度
产品类型和尺寸
KEL-U 24|10 V2A
| 订货号 | 54241.200 |
| EAN | 4251269315732 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 40 |
| 电缆的最大直径 | 17 mm |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 10 x KT 小 |

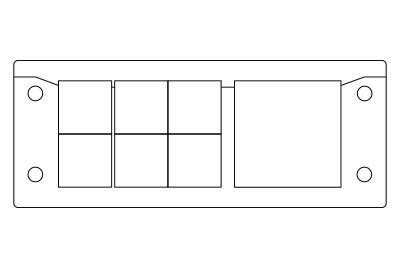

KEL-U 24|7
| 订货号 | 54247 |
| EAN | 4251269315763 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 25 |
| 电缆的最大直径 | 35 mm |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 6 x KT 小, 1 x KT 大 |
KEL-U 24|7 V2A
| 订货号 | 54247.200 |
| EAN | 4251269315770 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 25 |
| 电缆的最大直径 | 35 mm |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 6 x KT 小, 1 x KT 大 |
KEL-U 24|4
| 订货号 | 54244 |
| EAN | 4251269315749 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 6 |
| 电缆的最大直径 | 35 mm |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 2 x KT 小, 2 x KT 大 |
KEL-U 24|4 V2A
| 订货号 | 54244.200 |
| EAN | 4251269315756 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 6 |
| 电缆的最大直径 | 35 mm |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 2 x KT 小, 2 x KT 大 |
KEL-U 16|8
| 订货号 | 54168 |
| EAN | 4251269315626 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 32 |
| 电缆的最大直径 | 17 mm |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 8 x KT 小 |
KEL-U 16|8 V2A
| 订货号 | 54168.200 |
| EAN | 4251269315633 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 32 |
| 电缆的最大直径 | 17 mm |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 8 x KT 小 |

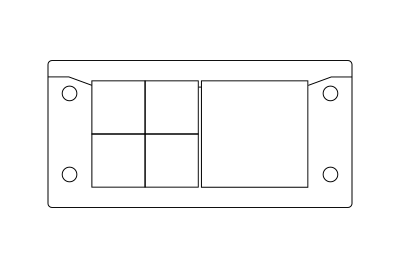

KEL-U 16|5
| 订货号 | 54165 |
| EAN | 4251269315602 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 17 |
| 电缆的最大直径 | 35 mm |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 4 x KT 小, 1 x KT 大 |
KEL-U 16|5 V2A
| 订货号 | 54165.200 |
| EAN | 4251269315619 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 17 |
| 电缆的最大直径 | 35 mm |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 4 x KT 小, 1 x KT 大 |
KEL-U 16|2
| 订货号 | 54162 |
| EAN | 4251269315589 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 2 |
| 电缆的最大直径 | 35 mm |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 2 x KT 大 |
KEL-U 16|2 V2A
| 订货号 | 54162.200 |
| EAN | 4251269315596 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 2 |
| 电缆的最大直径 | 35 mm |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 2 x KT 大 |
KEL-U 10|6
| 订货号 | 54216 |
| EAN | 4251269315701 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 24 |
| 电缆的最大直径 | 17 mm |
| 长度 | 98 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 65 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 6 x KT 小 |
KEL-U 10|6 V2A
| 订货号 | 54216.200 |
| EAN | 4251269315718 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 24 |
| 电缆的最大直径 | 17 mm |
| 长度 | 98 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 65 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 6 x KT 小 |

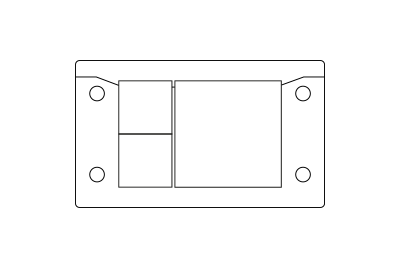

KEL-U 10|3
| 订货号 | 54212 |
| EAN | 4251269315688 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 9 |
| 电缆的最大直径 | 35 mm |
| 长度 | 98 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 65 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 2 x KT 小, 1 x KT 大 |
KEL-U 10|3 V2A
| 订货号 | 54212.200 |
| EAN | 4251269315695 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 9 |
| 电缆的最大直径 | 35 mm |
| 长度 | 98 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 65 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 2 x KT 小, 1 x KT 大 |
KEL-U-B4
| 订货号 | 54204 |
| EAN | 4251269315640 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 16 |
| 电缆的最大直径 | 17 mm |
| 长度 | 73 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 46 × 46 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 4 x KT 小 |
KEL-U-B4 V2A
| 订货号 | 54204.200 |
| EAN | 4251269315657 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 16 |
| 电缆的最大直径 | 17 mm |
| 长度 | 73 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 46 × 46 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 4 x KT 小 |
KEL-U-B1
| 订货号 | 54206 |
| EAN | 4251269315664 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 35 mm |
| 长度 | 73 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 46 × 46 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 1 x KT 大 |
KEL-U-B1 V2A
| 订货号 | 54206.200 |
| EAN | 4251269315671 |
| 包装单位 | 10 |
| 安装形式 | 用KEL-SNAP快速安装, 用螺钉固定 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 35 mm |
| 长度 | 73 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 46 × 46 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 1 x KT 大 |
KEL-E5
| 订货号 | 42250 |
| EAN | 4251269308376 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 20 |
| 电缆的最大直径 | 17 mm |
| 长度 | 147 mm |
| 宽度 | 39 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 112 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 5 x KT 小 |
KEL-E5 V2A
| 订货号 | 42250.200 |
| EAN | 4251269308383 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 20 |
| 电缆的最大直径 | 17 mm |
| 长度 | 147 mm |
| 宽度 | 39 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 112 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 5 x KT 小 |
KEL-E4
| 订货号 | 42259 |
| EAN | 4251269308413 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 16 |
| 电缆的最大直径 | 17 mm |
| 长度 | 120 mm |
| 宽度 | 39 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 86 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 4 x KT 小 |
KEL-E4 V2A
| 订货号 | 42259.200 |
| EAN | 4251269308420 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 16 |
| 电缆的最大直径 | 17 mm |
| 长度 | 120 mm |
| 宽度 | 39 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 86 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 4 x KT 小 |
KEL-E3
| 订货号 | 42258 |
| EAN | 4251269308390 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 12 |
| 电缆的最大直径 | 17 mm |
| 长度 | 98 mm |
| 宽度 | 39 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 65 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 3 x KT 小 |
KEL-E3 V2A
| 订货号 | 42258.200 |
| EAN | 4251269308406 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 12 |
| 电缆的最大直径 | 17 mm |
| 长度 | 98 mm |
| 宽度 | 39 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 65 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 3 x KT 小 |
KEL-E2
| 订货号 | 42249 |
| EAN | 4251269308352 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 8 |
| 电缆的最大直径 | 17 mm |
| 长度 | 73 mm |
| 宽度 | 39 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 43 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 2 x KT 小 |
KEL-E2 V2A
| 订货号 | 42249.200 |
| EAN | 4251269308369 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 8 |
| 电缆的最大直径 | 17 mm |
| 长度 | 73 mm |
| 宽度 | 39 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 43 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 2 x KT 小 |
KEL-E1
| 订货号 | 42261 |
| EAN | 4251269332500 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 4 |
| 电缆的最大直径 | 17 mm |
| 长度 | 52 mm |
| 宽度 | 39 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 21 × 27 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 1 x KT 小 |
KEL-E1 V2A
| 订货号 | 42261.200 |
| EAN | 4251269333286 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 4 |
| 电缆的最大直径 | 17 mm |
| 长度 | 52 mm |
| 宽度 | 39 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 21 × 27 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 1 x KT 小 |
Gasket E5
| 订货号 | 42251 |
| EAN | 4251269332654 |
| 包装单位 | 1 |
| 长度 | 147 mm |
| 宽度 | 40 mm |
| 高度 | 2.5 mm |
| 安装高度 | 2.5 mm |
| 开孔尺寸 | 112 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 6 mm |
| 颜色 | 黑色 |
| 适用于： | KEL-E5, KEL-ER-E5, KEL-QUICK-E5, KEL-FG-E5, KEL-FG-ER E5, KEL-FL 4 |
Gasket E4
| 订货号 | 42198 |
| EAN | 4251269332630 |
| 包装单位 | 1 |
| 长度 | 120 mm |
| 宽度 | 40 mm |
| 高度 | 2.5 mm |
| 安装高度 | 2.5 mm |
| 开孔尺寸 | 86 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 6 mm |
| 颜色 | 黑色 |
| 适用于： | KEL-E4, KEL-ER-E4, KEL-QUICK-E4, KEL-FL 3 |
Gasket E3
| 订货号 | 42197 |
| EAN | 4251269332623 |
| 包装单位 | 1 |
| 长度 | 98 mm |
| 宽度 | 40 mm |
| 高度 | 2.5 mm |
| 安装高度 | 2.5 mm |
| 开孔尺寸 | 65 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 6 mm |
| 颜色 | 黑色 |
| 适用于： | KEL-E3, KEL-ER-E3, KEL-QUICK-E3, KEL-FG-E3, KEL-FG-ER E3, KEL-FL 2 |
你还没发现合适的产品吗？
请使用易科智连产品搜索器组装视频
我们产品快捷、简单地组装说服您自己。
观看组装视频!
您可能也对这些产品感兴趣
DB Distribution Box
360°电缆引入, 公制螺纹M32-M75, IP54
使用新的分线盒，中心布线的电缆可以 360° 转向任意需要的方向。带插头和不带插头的电缆都能使用该产品。
