EMC-KEL-DS 24|10
| 订货号 | 99410 |
| EAN | 4251269322679 |
| 包装单位 | 1 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 10 |
| 电缆的最大直径 | 17 mm |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 40 mm |
| 安装高度 | 40 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 10 x EMC-KT 小, 10 x KT 小 |
-
产品
?
EMC 电缆引入系统
?

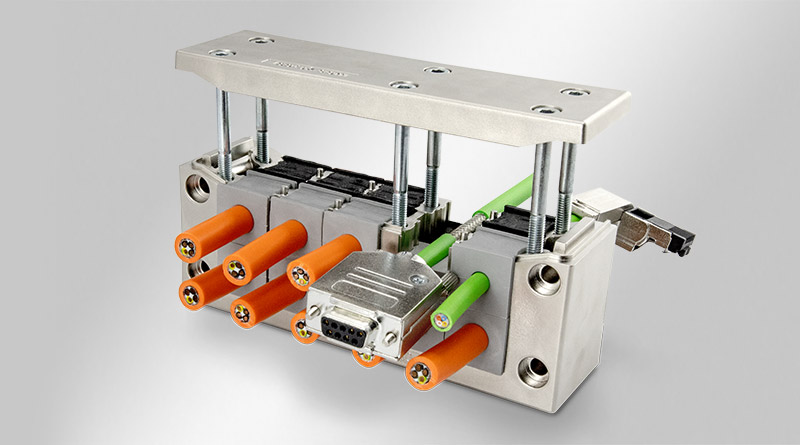

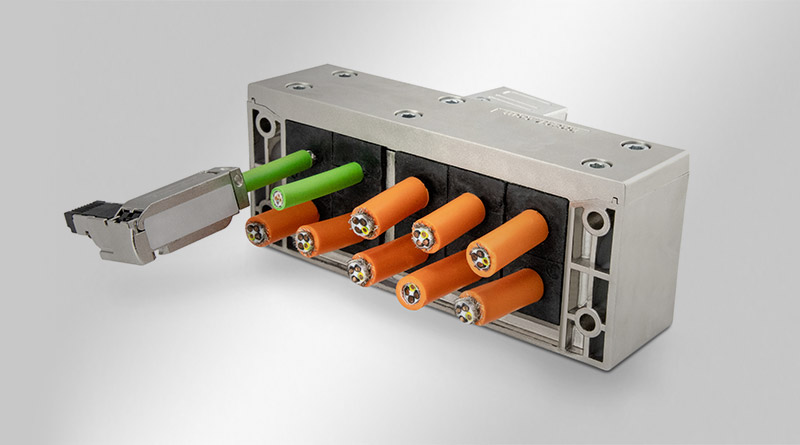

EMC-KEL-DS 可分EMC电缆引入框架
EMC-KEL-DS 可分EMC电缆引入框架
用于带连接器的屏蔽电缆 / IP55
EMC电缆引入框架EMC-KEL-DS通过金属化（镀锌涂层）从而形成导电表面。

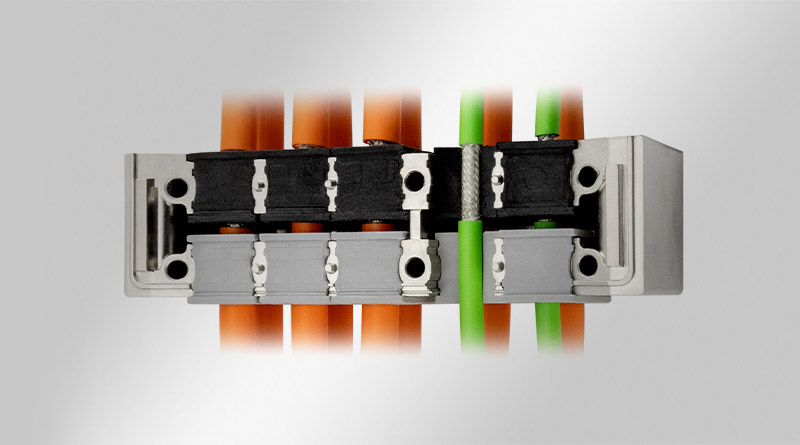

前面的电缆穿芯（KT）用于消除应力并在电缆护套上密封电缆。 电缆屏蔽层与后面的导电穿芯（EMC-KT）进行360°接触。
EMC-KEL-DS框架与24针标准重载连接器的开孔尺寸完全匹配。 可以选择36mm或46mm高的开孔，具体取决于现场需求。
EMC-KEL-DS与导电外壳壁之间通过随附的导电平垫圈进行接触。
规格
| IP防护等级（EN 60529） | IP54, IP55 |
| 阻燃等级 | UL94-HB |
| 温度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺，高传导涂层 |
| 安装形式 | 用螺钉固定 |
产品优势
- 传导干扰和场约束干扰都可以可靠地转移
- 应力释放和密封与EMC接触相互分开
- 耐刮表面
- 接触电缆屏蔽超过360°
- EMC电缆穿芯完全由导电合成橡胶制成
- 非常好的耗散值
- 根据EMC紧密性有良好的屏蔽效果
产品类型和尺寸
EMC-KEL-DS 24|7
| 订货号 | 99411 |
| EAN | 4251269322686 |
| 包装单位 | 1 |
| 安装形式 | 用螺钉固定 |
| 电缆的数量 | 7 |
| 电缆的最大直径 | 35 mm |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 40 mm |
| 安装高度 | 40 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 不锈钢 V2A |
| 用穿芯安装 | 6 x EMC-KT 小, 1 x EMC-KT 大 |
