KEL-DPZ-CLICK 25|3 gy
| 訂貨號 | 44050 |
| EAN | 4251269323065 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊, 卡入 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 28 mm |
| 安裝高度 | 8 mm |
| 外徑 | 39 mm |
| 圓形開孔尺寸 | 25.3 mm |
| 公制孔尺寸 | M25 |
| 線 | M25 × 1,5 |
| 線的長度 | 20 mm |
| 適當六角形螺母 | 52284 |
| 對于電纜直徑 | 2 x 3.2 - 5.2 mm 1 x 3.2 - 6.5 mm |
KEL-DPZ-CLICK 圓形電纜引入底板
可插拔用于公制開孔 M25 - M63 / IP65 / IP66 / IP68
KEL-DPZ-CLICK 圓形 電纜引入底板設計用于在狹小空間內布線和密封標準電纜或光纖（直徑從1.5到22mm）。

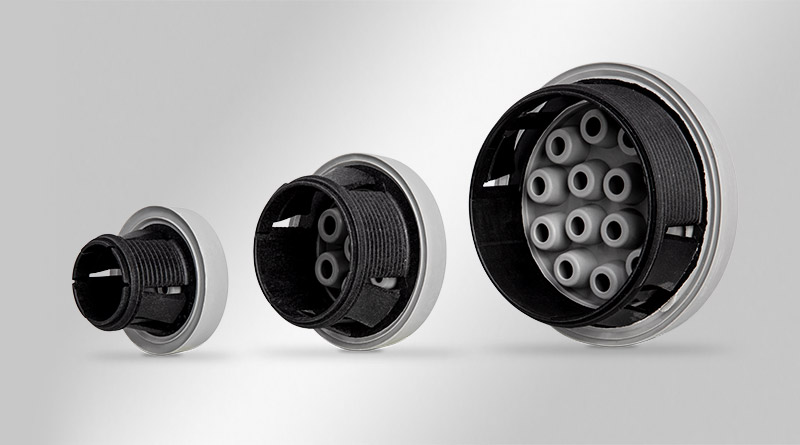

新版電纜引入底板可以通過卡扣式結構直接卡入機柜開孔，這大大減少了組裝時間。同時，新款也能夠通過防松螺母進行固定。圓形版本的KEL-DPZ-CLICK系列匹配M25至M63公制螺紋，因此該底板可以直接使用公制電纜格蘭頭的開孔。
卡入開孔
適用于1-2.5mm機柜壁厚
IP防護等級: IP65
用鎖緊螺母擰緊到位
適用于最大11mm機柜壁厚
IP防護等級: IP66 / IP68

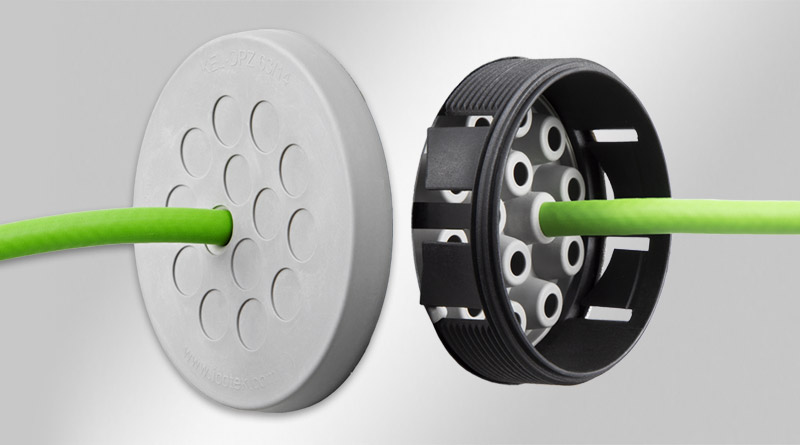

KEL-DPZ-CLICK 圓形 與電纜或氣動軟管組裝快速簡便。 只需在薄膜上刺一個小孔，將電纜引入即可。 KEL-DPZ-CLICK提供應力消除和IP65 / IP66 / IP68防護等級。
如果拆除電纜，則可以使用ST-B塞子對穿孔進行密封。
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 100 C° |
| 材料 | 合成橡膠 底架: 聚酰胺 |
| 安裝形式 | 鎖頭螺母擰緊, 卡入 |
| 屬性 | 無硅, 無鹵 |
產品優勢
- 密封蓋板快速安裝
- 高安裝密度
- 提供兩種安裝類型：卡入和旋入
- 經認證的防護等級達到IP65/IP66/IP68，符合EN 60529 標準
- 機動密封，電纜應力釋放
- 適用標準或者公制尺寸
- 設計衛生 - 無集塵凹槽
產品類型和尺寸
KEL-DPZ-CLICK 32|4 gy
| 訂貨號 | 44052 |
| EAN | 4251269323089 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊, 卡入 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 12.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 28 mm |
| 安裝高度 | 8 mm |
| 外徑 | 44 mm |
| 圓形開孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 線 | M32 × 1,5 |
| 線的長度 | 20 mm |
| 適當六角形螺母 | 52285 |
| 對于電纜直徑 | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
KEL-DPZ-CLICK 32|4-2 gy
| 訂貨號 | 44053 |
| EAN | 4251269323096 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊, 卡入 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 9.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 28 mm |
| 安裝高度 | 8 mm |
| 外徑 | 44 mm |
| 圓形開孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 線 | M32 × 1,5 |
| 線的長度 | 20 mm |
| 適當六角形螺母 | 52285 |
| 對于電纜直徑 | 4 x 5 - 9.5 mm |
KEL-DPZ-CLICK 50|8 gy
| 訂貨號 | 44056 |
| EAN | 4251269323126 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊, 卡入 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 12.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 28 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 20 mm |
| 適當六角形螺母 | 52287 |
| 對于電纜直徑 | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
KEL-DPZ-CLICK 50|10 gy
| 訂貨號 | 44057 |
| EAN | 4251269323133 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊, 卡入 |
| 電纜的數量 | 10 |
| 電纜的最大直徑 | 22.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 28 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 20 mm |
| 適當六角形螺母 | 52287 |
| 對于電纜直徑 | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
KEL-DPZ-CLICK 50|12 gy
| 訂貨號 | 44058 |
| EAN | 4251269323140 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊, 卡入 |
| 電纜的數量 | 12 |
| 電纜的最大直徑 | 10.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 28 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 20 mm |
| 適當六角形螺母 | 52287 |
| 對于電纜直徑 | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |

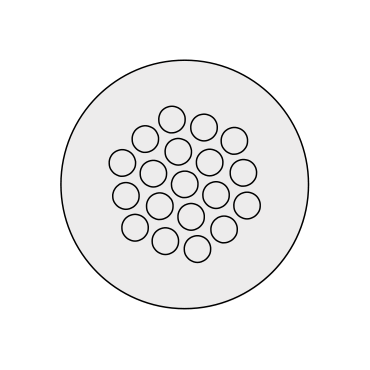

KEL-DPZ-CLICK 50|19 gy
| 訂貨號 | 44059 |
| EAN | 4251269323157 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊, 卡入 |
| 電纜的數量 | 19 |
| 電纜的最大直徑 | 6.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 28 mm |
| 安裝高度 | 8 mm |
| 外徑 | 62 mm |
| 圓形開孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 線 | M50 × 1,5 |
| 線的長度 | 20 mm |
| 適當六角形螺母 | 52287 |
| 對于電纜直徑 | 19 x 3.2 - 6.5 mm |
KEL-DPZ-CLICK 63|9 gy
| 訂貨號 | 44061 |
| EAN | 4251269323171 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊, 卡入 |
| 電纜的數量 | 9 |
| 電纜的最大直徑 | 22.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 28 mm |
| 安裝高度 | 8 mm |
| 外徑 | 75 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 20 mm |
| 適當六角形螺母 | 52288 |
| 對于電纜直徑 | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
KEL-DPZ-CLICK 63|13 gy
| 訂貨號 | 44062 |
| EAN | 4251269323188 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊, 卡入 |
| 電纜的數量 | 13 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 28 mm |
| 安裝高度 | 8 mm |
| 外徑 | 75 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 20 mm |
| 適當六角形螺母 | 52288 |
| 對于電纜直徑 | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
KEL-DPZ-CLICK 63|14 gy
| 訂貨號 | 44063 |
| EAN | 4251269323195 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊, 卡入 |
| 電纜的數量 | 14 |
| 電纜的最大直徑 | 10.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 高度 | 28 mm |
| 安裝高度 | 8 mm |
| 外徑 | 75 mm |
| 圓形開孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 線 | M63 × 1,5 |
| 線的長度 | 20 mm |
| 適當六角形螺母 | 52288 |
| 對于電纜直徑 | 14 x 5 - 10.2 mm |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
