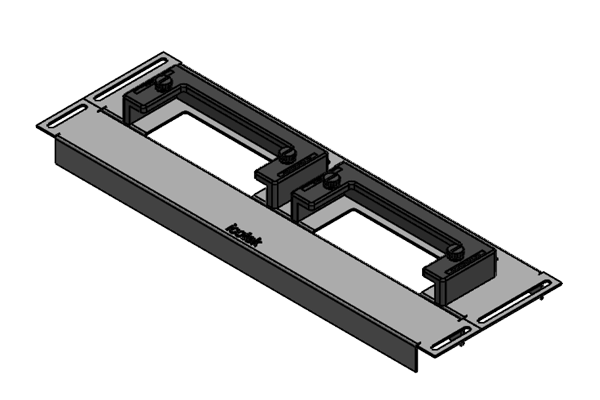

Il KDR-ESR è una piastra brevettata che si installa sul fondo dei quadri per il passaggio dei cavi. Le tasche per l'inserimento a scatto dei listelli KEL-U e KEL-QUICK sono già premontate. Dopo aver inserito i cavi nelle strutture KEL-U queste vengono facilmente e velocemente inserite a scatto nelle tasche del KDR-ESR. In caso di manutenzione, i listelli KEL-U vengono rimossi dalle tasche senza l'ausilio di attrezzi.

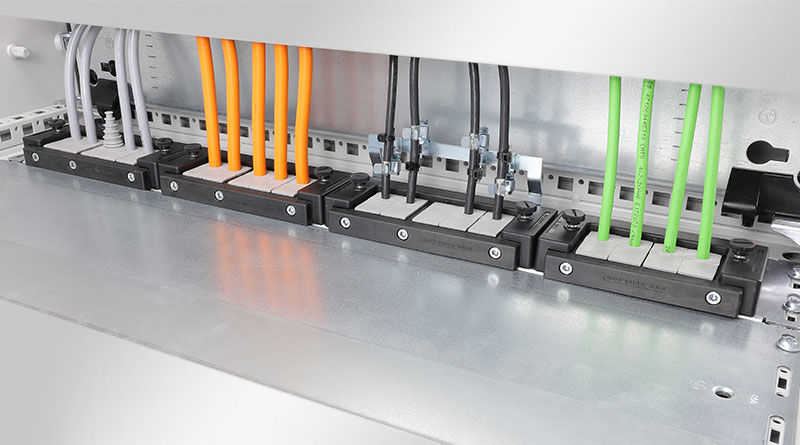

Grazie alla combinazione della piastra KDR-ESR con il sistema KEL-U si raggiunge un grado di protezione IP54 (con la corretta scelta dei supporti KT). Le aperture che non sono utilizzate, possono venire chiuse con le piastre cieche BPK-SNAP.

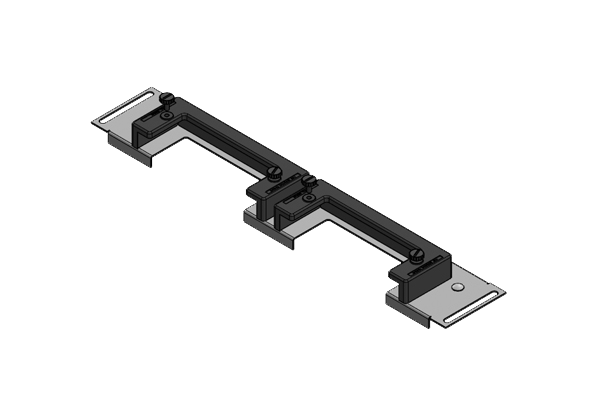

La piastra KDRS-ESR-VX25 estremamente sottile (75 mm) è fissata sul fondo dei quadri. Ciò consente il passaggio diretto dei cavi nella canalina, senza essere piegati. In questo modo, è possibile impostare il condotto del cavo più in basso ed avere a disposizione più spazio per altri componenti nel cabinet.
| Protezione IP (EN 60529) | IP54 |
| Infiammabilità | UL94-V0, autoestinguente |
| Temperatura | -40 C° … 90 C° |
| Materiale | Piastra per fondo: Acciaio zincato Listello ESR: Poliammide |
| Tipo di fissaggio | Avvitare |
| Proprietà | senza siliconi, senza alogeni |
| Codice | 44500 |
| EAN | 4251269319754 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 488 mm |
| Larghezza | 100 mm |
| Altezza | 43 mm |
| Lunghezza tot. piastra | 488 mm |
| Per larghezza quadro | 600 mm |
| Dimensioni apertura di fondo quadro | 452 mm |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | Rittal VX25 |
| Codice | 44501 |
| EAN | 4251269319761 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 488 mm |
| Larghezza | 120 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 488 mm |
| Per larghezza quadro | 600 mm |
| Dimensioni apertura di fondo quadro | 452 mm |
| Adatto a passacavi: | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Adatta a quadro | Rittal VX25 |
| Codice | 44502 |
| EAN | 4251269319778 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 488 mm |
| Larghezza | 120 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 488 mm |
| Per larghezza quadro | 600 mm |
| Dimensioni apertura di fondo quadro | 452 mm |
| Adatto a passacavi: | 2 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
| Adatta a quadro | Rittal VX25 |
| Codice | 44512 |
| EAN | 4251269321108 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 488 mm |
| Larghezza | 75 mm |
| Altezza | 44 mm |
| Lunghezza tot. piastra | 488 mm |
| Per larghezza quadro | 600 mm |
| Dimensioni apertura di fondo quadro | 452 mm |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | Rittal VX25 |

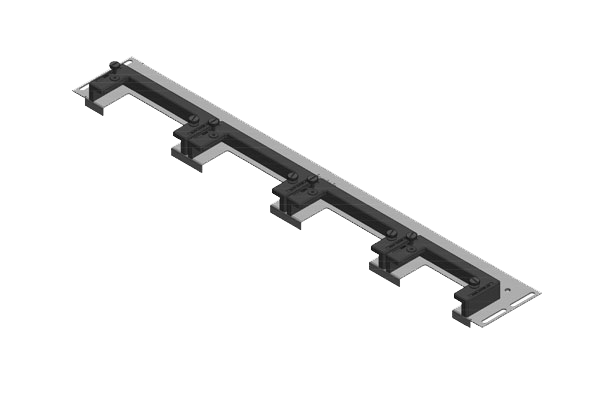

| Codice | 44503 |
| EAN | 4251269319785 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 688 mm |
| Larghezza | 100 mm |
| Altezza | 43 mm |
| Lunghezza tot. piastra | 688 mm |
| Per larghezza quadro | 800 mm |
| Dimensioni apertura di fondo quadro | 652 mm |
| Adatto a passacavi: | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16 |
| Adatta a quadro | Rittal VX25 |
| Codice | 44504 |
| EAN | 4251269319792 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 688 mm |
| Larghezza | 120 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 688 mm |
| Per larghezza quadro | 800 mm |
| Dimensioni apertura di fondo quadro | 652 mm |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
| Adatta a quadro | Rittal VX25 |

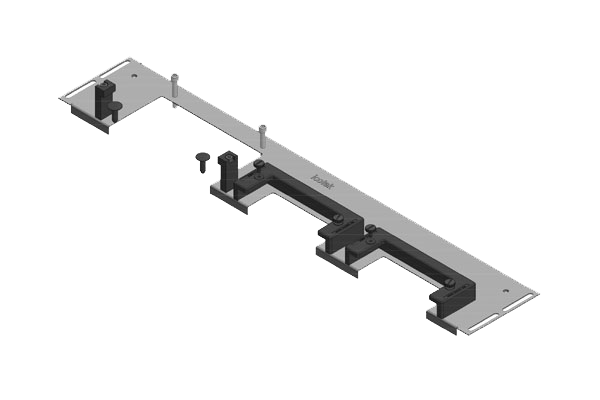

| Codice | 44505 |
| EAN | 4251269319808 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 688 mm |
| Larghezza | 120 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 688 mm |
| Per larghezza quadro | 800 mm |
| Dimensioni apertura di fondo quadro | 652 mm |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Adatta a quadro | Rittal VX25 |
| Codice | 44513 |
| EAN | 4251269321115 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 688 mm |
| Larghezza | 75 mm |
| Altezza | 43 mm |
| Lunghezza tot. piastra | 688 mm |
| Per larghezza quadro | 800 mm |
| Dimensioni apertura di fondo quadro | 652 mm |
| Adatto a passacavi: | 3 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | Rittal VX25 |
| Codice | 44506 |
| EAN | 4251269319815 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 438 mm |
| Larghezza | 100 mm |
| Altezza | 43 mm |
| Lunghezza tot. piastra | 438 mm |
| Per larghezza quadro | 1.000 mm |
| Dimensioni apertura di fondo quadro | 402 mm |
| Barra divisoria | sì |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | Rittal VX25 |

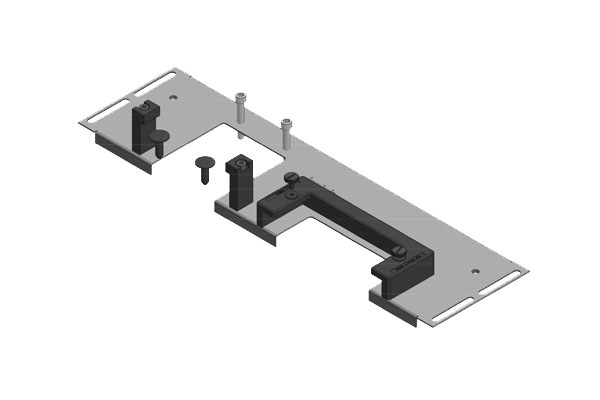

| Codice | 44507 |
| EAN | 4251269319822 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 438 mm |
| Larghezza | 120 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 438 mm |
| Per larghezza quadro | 1.000 mm |
| Dimensioni apertura di fondo quadro | 402 mm |
| Barra divisoria | sì |
| Adatto a passacavi: | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Adatta a quadro | Rittal VX25 |
| Codice | 44508 |
| EAN | 4251269319839 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 438 mm |
| Larghezza | 120 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 438 mm |
| Per larghezza quadro | 1.000 mm |
| Dimensioni apertura di fondo quadro | 402 mm |
| Barra divisoria | sì |
| Adatto a passacavi: | 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 2 |
| Adatta a quadro | Rittal VX25 |
| Codice | 44514 |
| EAN | 4251269321122 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 438 mm |
| Larghezza | 75 mm |
| Altezza | 44 mm |
| Lunghezza tot. piastra | 438 mm |
| Per larghezza quadro | 1.000 mm |
| Dimensioni apertura di fondo quadro | 402 mm |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | Rittal VX25 |
| Codice | 44509 |
| EAN | 4251269319846 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 538 mm |
| Larghezza | 100 mm |
| Altezza | 43 mm |
| Lunghezza tot. piastra | 538 mm |
| Per larghezza quadro | 1.200 mm |
| Dimensioni apertura di fondo quadro | 502 mm |
| Adatto a passacavi: | 3 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | Rittal VX25 |
| Codice | 44510 |
| EAN | 4251269319853 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 538 mm |
| Larghezza | 120 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 538 mm |
| Per larghezza quadro | 1.200 mm |
| Dimensioni apertura di fondo quadro | 502 mm |
| Adatto a passacavi: | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
| Adatta a quadro | Rittal VX25 |
| Codice | 44511 |
| EAN | 4251269319860 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 538 mm |
| Larghezza | 120 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 538 mm |
| Per larghezza quadro | 1.200 mm |
| Dimensioni apertura di fondo quadro | 502 mm |
| Adatto a passacavi: | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Adatta a quadro | Rittal VX25 |
| Codice | 44515 |
| EAN | 4251269321139 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 538 mm |
| Larghezza | 75 mm |
| Altezza | 44 mm |
| Lunghezza tot. piastra | 538 mm |
| Per larghezza quadro | 1.200 mm |
| Dimensioni apertura di fondo quadro | 502 mm |
| Adatto a passacavi: | 3 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | Rittal VX25 |
| Codice | 43070 |
| EAN | 4251269309519 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 458 mm |
| Larghezza | 150 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 458 mm |
| Per larghezza quadro | 600 mm |
| Dimensioni apertura di fondo quadro | 435 mm |
| Adatto a passacavi: | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Adatta a quadro | Rittal TS 8 |

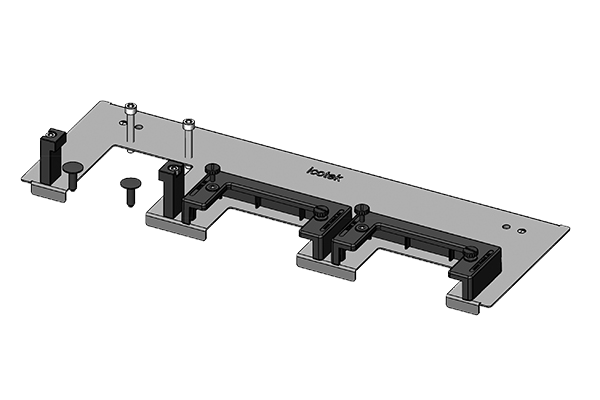

| Codice | 43071 |
| EAN | 4251269309526 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 458 mm |
| Larghezza | 150 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 458 mm |
| Per larghezza quadro | 600 mm |
| Dimensioni apertura di fondo quadro | 435 mm |
| Adatto a passacavi: | 2 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
| Adatta a quadro | Rittal TS 8 |
| Codice | 43079 |
| EAN | 4251269309601 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 458 mm |
| Larghezza | 100 mm |
| Altezza | 44 mm |
| Lunghezza tot. piastra | 458 mm |
| Per larghezza quadro | 600 mm |
| Dimensioni apertura di fondo quadro | 435 mm |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | Rittal TS 8 |
| Codice | 43072 |
| EAN | 4251269309533 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 658 mm |
| Larghezza | 150 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 658 mm |
| Per larghezza quadro | 800 mm |
| Dimensioni apertura di fondo quadro | 635 mm |
| Adatto a passacavi: | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Adatta a quadro | Rittal TS 8 |
| Codice | 43073 |
| EAN | 4251269309540 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 658 mm |
| Larghezza | 150 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 658 mm |
| Per larghezza quadro | 800 mm |
| Dimensioni apertura di fondo quadro | 635 mm |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Adatta a quadro | Rittal TS 8 |

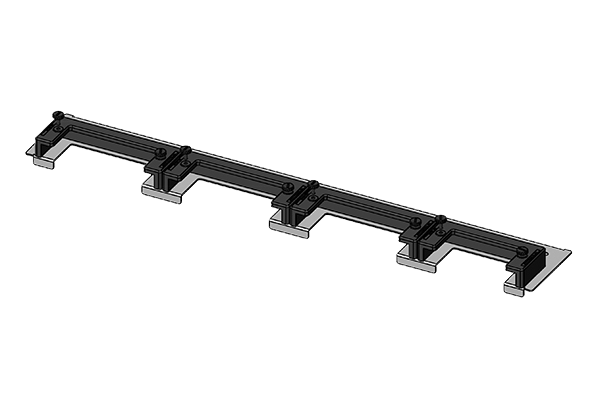

| Codice | 43080 |
| EAN | 4251269309618 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 658 mm |
| Larghezza | 100 mm |
| Altezza | 44 mm |
| Lunghezza tot. piastra | 658 mm |
| Per larghezza quadro | 800 mm |
| Dimensioni apertura di fondo quadro | 635 mm |
| Adatto a passacavi: | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16 |
| Adatta a quadro | Rittal TS 8 |

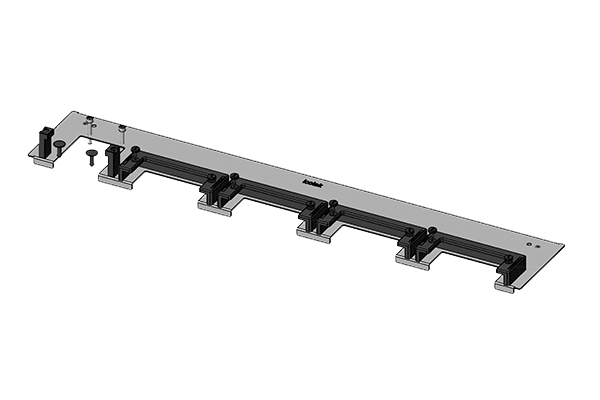

| Codice | 43074 |
| EAN | 4251269309557 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 858 mm |
| Larghezza | 150 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 858 mm |
| Per larghezza quadro | 1.000 mm |
| Dimensioni apertura di fondo quadro | 835 mm |
| Barra divisoria | no |
| Adatto a passacavi: | 4 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Adatta a quadro | Rittal TS 8 |
| Codice | 43075 |
| EAN | 4251269309564 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 858 mm |
| Larghezza | 150 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 858 mm |
| Per larghezza quadro | 1.000 mm |
| Dimensioni apertura di fondo quadro | 835 mm |
| Barra divisoria | no |
| Adatto a passacavi: | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Adatta a quadro | Rittal TS 8 |
| Codice | 43076 |
| EAN | 4251269309571 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 420 mm |
| Larghezza | 150 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 420 mm |
| Per larghezza quadro | 1.000 mm |
| Dimensioni apertura di fondo quadro | 398 mm |
| Barra divisoria | sì |
| Adatto a passacavi: | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Adatta a quadro | Rittal TS 8 |

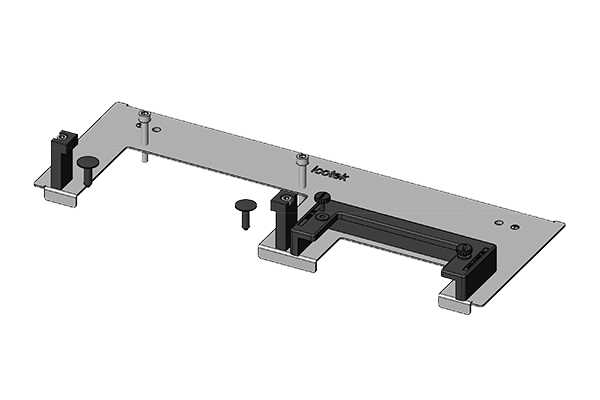

| Codice | 43077 |
| EAN | 4251269309588 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 420 mm |
| Larghezza | 150 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 420 mm |
| Per larghezza quadro | 1.000 mm |
| Dimensioni apertura di fondo quadro | 398 mm |
| Barra divisoria | sì |
| Adatto a passacavi: | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Adatta a quadro | Rittal TS 8 |

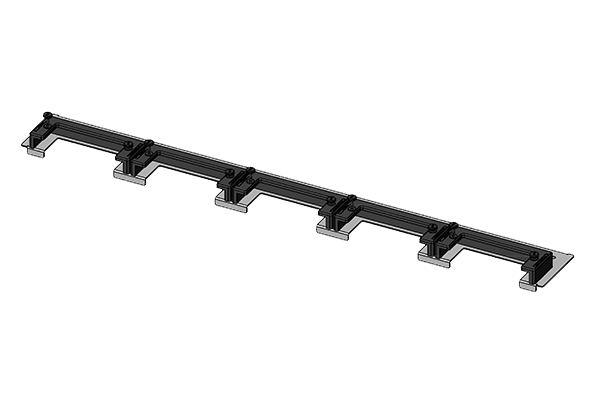

| Codice | 43081 |
| EAN | 4251269309625 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 858 mm |
| Larghezza | 100 mm |
| Altezza | 44 mm |
| Lunghezza tot. piastra | 858 mm |
| Per larghezza quadro | 1.000 mm |
| Dimensioni apertura di fondo quadro | 835 mm |
| Barra divisoria | no |
| Adatto a passacavi: | 5 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | Rittal TS 8 |

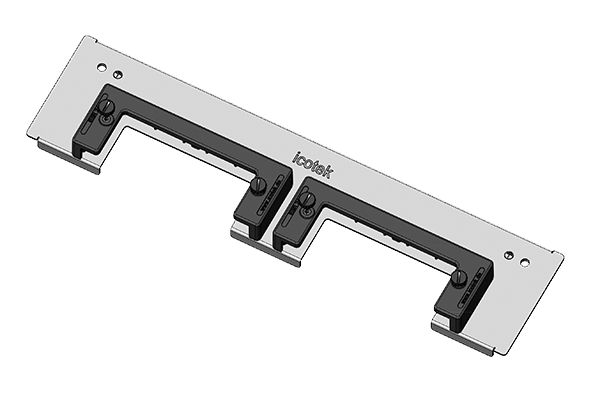

| Codice | 43082 |
| EAN | 4251269309632 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 420 mm |
| Larghezza | 100 mm |
| Altezza | 44 mm |
| Lunghezza tot. piastra | 420 mm |
| Per larghezza quadro | 1.000 mm |
| Dimensioni apertura di fondo quadro | 398 mm |
| Barra divisoria | sì |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | Rittal TS 8 |
| Codice | 43078 |
| EAN | 4251269309595 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 518 mm |
| Larghezza | 150 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 518 mm |
| Per larghezza quadro | 1.200 mm |
| Dimensioni apertura di fondo quadro | 495 mm |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Adatta a quadro | Rittal TS 8 |
| Codice | 43083 |
| EAN | 4251269309649 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 518 mm |
| Larghezza | 100 mm |
| Altezza | 44 mm |
| Lunghezza tot. piastra | 518 mm |
| Per larghezza quadro | 1.200 mm |
| Dimensioni apertura di fondo quadro | 495 mm |
| Adatto a passacavi: | 3 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | Rittal TS 8 |
| Codice | 43084 |
| EAN | 4251269309656 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 518 mm |
| Larghezza | 150 mm |
| Altezza | 57 mm |
| Lunghezza tot. piastra | 518 mm |
| Per larghezza quadro | 1.200 mm |
| Dimensioni apertura di fondo quadro | 495 mm |
| Adatto a passacavi: | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Adatta a quadro | Rittal TS 8 |
| Codice | 44520 |
| EAN | 4251269324543 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 427 mm |
| Larghezza | 136 mm |
| Altezza | 56 mm |
| Lunghezza tot. piastra | 427 mm |
| Per larghezza quadro | 600 mm |
| Dimensioni apertura di fondo quadro | 392 mm |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | H?wa H390 / H395 |

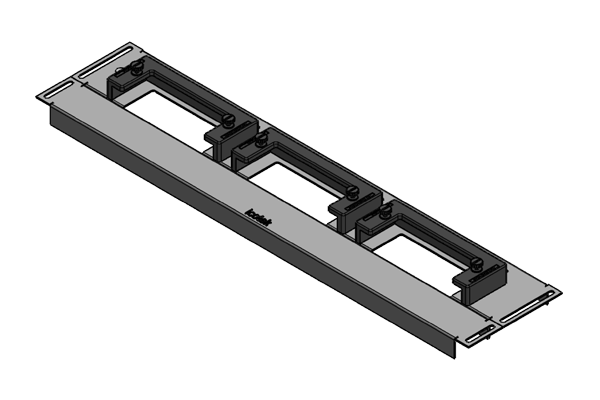

| Codice | 44521 |
| EAN | 4251269324550 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 627 mm |
| Larghezza | 136 mm |
| Altezza | 59 mm |
| Lunghezza tot. piastra | 627 mm |
| Per larghezza quadro | 800 mm |
| Dimensioni apertura di fondo quadro | 592 mm |
| Adatto a passacavi: | 3 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | H?wa H390 / H395 |

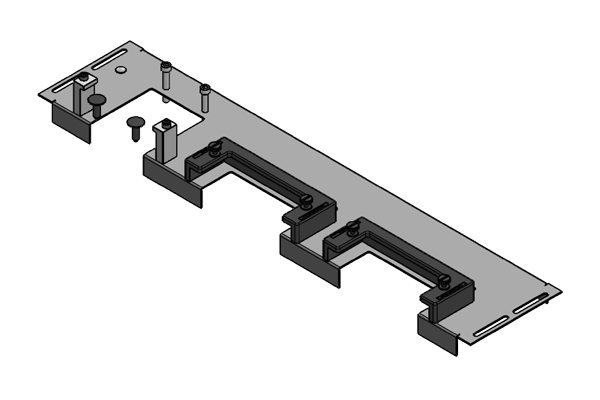

| Codice | 44522 |
| EAN | 4251269324567 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 627 mm |
| Larghezza | 133 mm |
| Altezza | 70 mm |
| Lunghezza tot. piastra | 627 mm |
| Per larghezza quadro | 800 mm |
| Dimensioni apertura di fondo quadro | 592 mm |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Adatta a quadro | H?wa H390 / H395 |
| Codice | 44523 |
| EAN | 4251269324574 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 827 mm |
| Larghezza | 136 mm |
| Altezza | 56 mm |
| Lunghezza tot. piastra | 827 mm |
| Per larghezza quadro | 1.000 mm |
| Dimensioni apertura di fondo quadro | 792 mm |
| Adatto a passacavi: | 4 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | H?wa H390 / H395 |

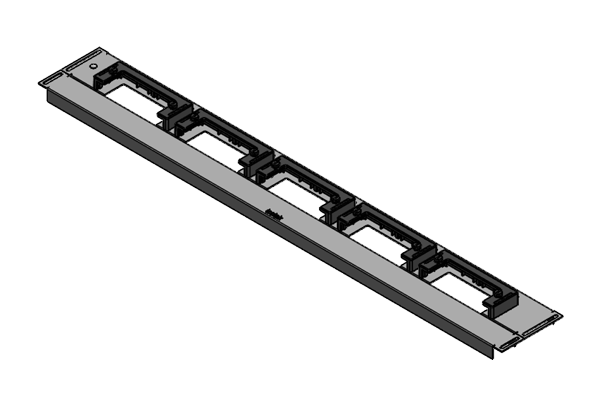

| Codice | 44524 |
| EAN | 4251269324581 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 1.027 mm |
| Larghezza | 136 mm |
| Altezza | 56 mm |
| Lunghezza tot. piastra | 1.027 mm |
| Per larghezza quadro | 1.200 mm |
| Dimensioni apertura di fondo quadro | 992 mm |
| Adatto a passacavi: | 5 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | H?wa H390 / H395 |
| Codice | 44526 |
| EAN | 4251269324604 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 1.027 mm |
| Larghezza | 133 mm |
| Altezza | 70 mm |
| Lunghezza tot. piastra | 1.027 mm |
| Per larghezza quadro | 1.200 mm |
| Dimensioni apertura di fondo quadro | 992 mm |
| Adatto a passacavi: | 4 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Adatta a quadro | H?wa H390 / H395 |
| Codice | 44525 |
| EAN | 4251269324598 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 1.027 mm |
| Larghezza | 133 mm |
| Altezza | 70 mm |
| Lunghezza tot. piastra | 1.027 mm |
| Per larghezza quadro | 1.200 mm |
| Dimensioni apertura di fondo quadro | 992 mm |
| Adatto a passacavi: | 4 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Adatta a quadro | H?wa H390 / H395 |
| Codice | 43250 |
| EAN | 4251269317033 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 432 mm |
| Larghezza | 131,5 mm |
| Altezza | 62,3 mm |
| Lunghezza tot. piastra | 432 mm |
| Per larghezza quadro | 600 mm |
| Dimensioni apertura di fondo quadro | 368 mm |
| Adatto a passacavi: | 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 2 |
| Adatta a quadro | nVent Hoffman PROLINE G2 |
| Codice | 43251 |
| EAN | 4251269317040 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 432 mm |
| Larghezza | 81 mm |
| Altezza | 52,8 mm |
| Lunghezza tot. piastra | 432 mm |
| Per larghezza quadro | 600 mm |
| Dimensioni apertura di fondo quadro | 368 mm |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | nVent Hoffman PROLINE G2 |

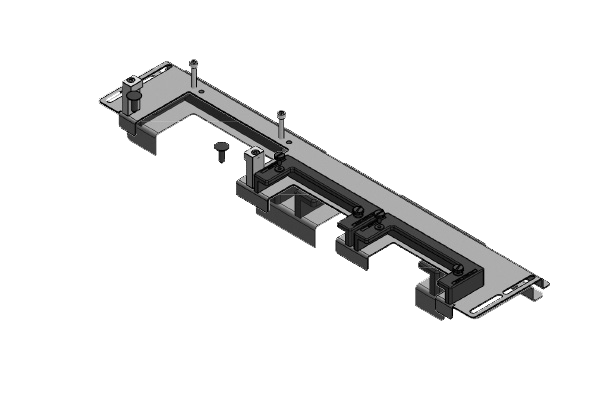

| Codice | 43252 |
| EAN | 4251269317057 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 632 mm |
| Larghezza | 131,5 mm |
| Altezza | 45 mm |
| Lunghezza tot. piastra | 632 mm |
| Per larghezza quadro | 800 mm |
| Dimensioni apertura di fondo quadro | 568 mm |
| Adatto a passacavi: | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Adatta a quadro | nVent Hoffman PROLINE G2 |

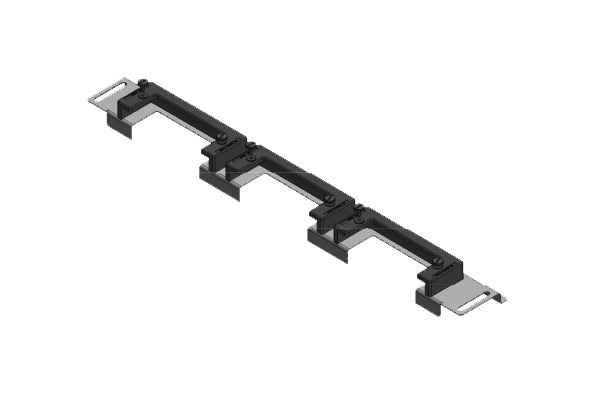

| Codice | 43253 |
| EAN | 4251269317064 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 632 mm |
| Larghezza | 81 mm |
| Altezza | 52,8 mm |
| Lunghezza tot. piastra | 632 mm |
| Per larghezza quadro | 800 mm |
| Dimensioni apertura di fondo quadro | 568 mm |
| Adatto a passacavi: | 3 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | nVent Hoffman PROLINE G2 |
| Codice | 43254 |
| EAN | 4251269317071 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 832 mm |
| Larghezza | 131,5 mm |
| Altezza | 41,3 mm |
| Lunghezza tot. piastra | 832 mm |
| Per larghezza quadro | 1.000 mm |
| Dimensioni apertura di fondo quadro | 768 mm |
| Adatto a passacavi: | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Adatta a quadro | nVent Hoffman PROLINE G2 |
| Codice | 43255 |
| EAN | 4251269317088 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 832 mm |
| Larghezza | 81 mm |
| Altezza | 52,8 mm |
| Lunghezza tot. piastra | 832 mm |
| Per larghezza quadro | 1.000 mm |
| Dimensioni apertura di fondo quadro | 768 mm |
| Adatto a passacavi: | 4 × KEL-U 24 / KEL-QUICK 24 |
| Adatta a quadro | nVent Hoffman PROLINE G2 |
Convinci te stesso dell'assemblaggio semplice e veloce dei nostri prodotti.
Guarda il video di montaggio!
Trova sempre il telaio e i gommini giusti per il tuo ingresso cavi!
icotek offre un nastro sigillante autoadesivo su un solo lato per le piastre per fondo quadro.
Collettori EMC per listelli e supporti passacavo. Passaggio cavi, fissaggio meccanico e schermatura EMC in un'unica soluzione.
Listelli passacavo (basati su gommini KT) per cavi precablati con protezione certificata IP54. Compatibile con le aperture e fori di fissaggio dei connettori industriali standard.
Listello passacavo, adatto all'installazione di cavi di potenza fino ad un diametro massimo di 65 mm.
Piastre di chiusura delle aperture non utilizzate.
Listelli passacavo (basati su gommini QT) a chiusura rapida per cavi intestati con protezione IP54.
Gommini adattatori con filettature metriche integrate per il montaggio di connettori metrici.
Flangie per raccordi per tubi (FWS-A) o per l'assemblaggio dell tubo diretto (FWS-B).
Pressacavo EMC divisibile e conduttivo con filettatura metriche M32 / M63.
Molle di schermatura che sono facilmente fissate a parete tramite viti.
Listelli fissacavo per la schermatura EMC e per il serraggio meccanico.
Pressacavi divisibili (basati su gommini KT) per aperture metriche M25 / M32 / M50 / M63.
