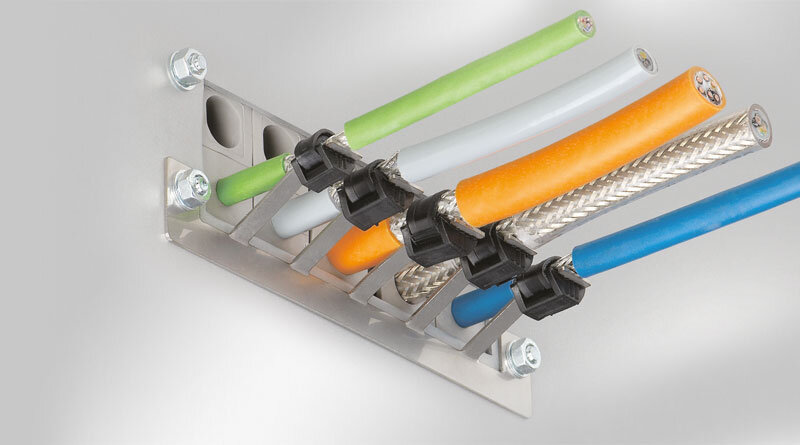

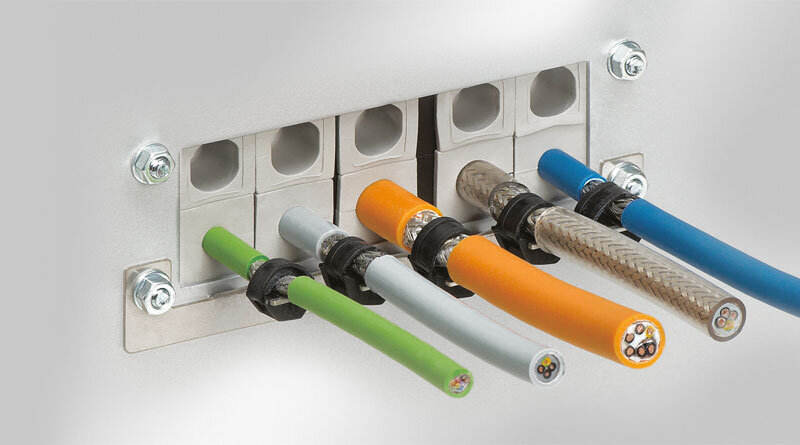

KEL-EMC / KEL-EMC-Z | Collettori EMC con funzione antistrappo

con o senza molle di schermatura EMC

Ordina un campione gratuito

Passaggio cavi, fissaggio meccanico e schermatura EMC in un'unica soluzione!

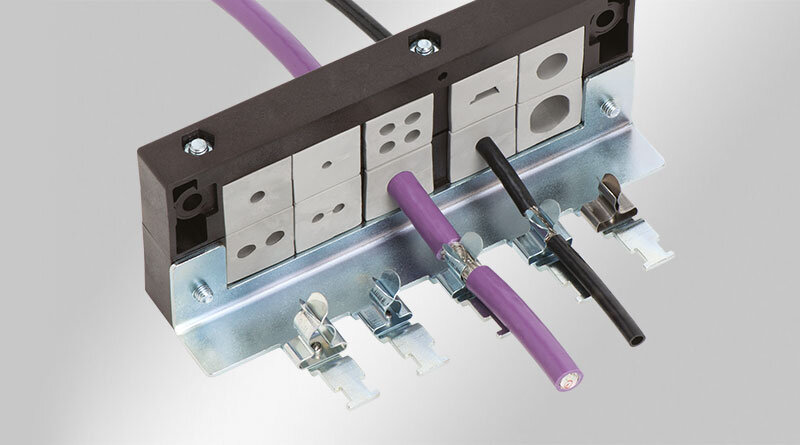

Dopo il passaggio attraverso il listello KEL la calza del cavo viene semplicemente inserita nella molla di schermatura e il cavo fissato meccanicamente con una semplice fascetta. Vengono perciò mantenute separate, come da normativa, la funzione EMC e quella antistrappo.

KEL-EMC-Z: è possibile fornire, in tempi brevi e per piccole quantità, configurazioni personalizzate con molle di schermatura fino ai 16 mm.

Scarica il pdf

Ordina un campione gratuito

Caratteristiche

Materiale	Acciaio con zincatura galvanica Acciaio inox
Tipo di fissaggio	Avvitare
Posizione di montaggio	Kabeleinführungen, Lamiere
Proprietà	prova di vibrazioni

Vantaggi e benefici

Ampia superficie di contatto tra il collettore e il quadro, specialmente con vernici conduttive o superfici trattate
Passaggio e fissaggio dei cavi con il sistema passacavo KEL
Disponibile senza le molle di schermatura per un ulteriore tenuta meccanica
Connessione M6 della calza di terra / conduttore PE (KEL-EMC-Z)
Contatto diretto con il quadro, semplice e veloce da installare
Sistema salvaspazio, fino a 10 cavi gestiti con le flange a due file
Pressacavi EMC non sono più necessari per i disturbi legati ai cavi

KEL-EMC-Z 24|5

Codice	36527
EAN	4251269303074
Unità di imballaggio	1
Tipo di fissaggio	Avvitare
Posizione di montaggio	Kabeleinführungen, Lamiere
Per numero di molle di schermatura	5
Per il numero di cavi	5
Lunghezza L1	147 mm
Lunghezza L2	130 mm
Larghezza	56 mm
Altezza	28 mm
Altezza di montaggio	28 mm
Dimensione fori	M5 / M6
Numero di fori per viti	2
Numero di denti	5
Adatto a passacavi:	KEL-ER 24, KEL-ER-E5, KEL 24, KEL-E5, KEL-U 24, KEL-FG-E5, KEL-QUICK 24, KEL-QUICK-E5, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPZ-E, KEL-DPU 24

disponibile

Richiedere

Scheda tecnica

KEL EMC-Z 16|4

Codice	36525
EAN	4251269303050
Unità di imballaggio	1
Tipo di fissaggio	Avvitare
Posizione di montaggio	Kabeleinführungen, Lamiere
Per numero di molle di schermatura	4
Per il numero di cavi	4
Lunghezza L1	120 mm
Lunghezza L2	103 mm
Larghezza	56 mm
Altezza	28 mm
Altezza di montaggio	28 mm
Dimensione fori	M6 / M5
Numero di fori per viti	2
Numero di denti	4
Adatto a passacavi:	KEL-ER 16, KEL-ER-E4, KEL 16, KEL-E4, KEL-U 16, KEL-QUICK 16, KEL-QUICK-E4, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16

disponibile

Richiedere

Scheda tecnica

KEL-EMC-Z 183|4

Codice	36528
EAN	4251269331343
Unità di imballaggio	1
Tipo di fissaggio	Avvitare
Posizione di montaggio	Kabeleinführungen, Lamiere
Per numero di molle di schermatura	4
Per il numero di cavi	4
Lunghezza L1	156 mm
Lunghezza L2	140 mm
Larghezza	79 mm
Altezza	27 mm
Altezza di montaggio	27 mm
Dimensione fori	M4 / M6
Numero di fori per viti	2
Numero di denti	4
Adatto a passacavi:	KEL 183-E, KEL 183

disponibile

Richiedere

Scheda tecnica

KEL-EMC 24|5

Codice	36526
EAN	4251269303067
Unità di imballaggio	5
Tipo di fissaggio	Avvitare
Posizione di montaggio	Kabeleinführungen, Lamiere
Per il numero di cavi	5
Lunghezza L1	142 mm
Lunghezza L2	130 mm
Larghezza	35 mm
Altezza	19,5 mm
Altezza di montaggio	19,5 mm
Numero di fori per viti	2
Diam. dei fori per viti	6 mm
Numero di denti	5
Adatto a passacavi:	KEL-ER 24, KEL-ER-E5, KEL 24, KEL-E5, KEL-U 24, KEL-FG-E5, KEL-QUICK 24, KEL-QUICK-E5, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPZ-E, KEL-DPU 24

disponibile

Richiedere

Scheda tecnica

KEL-EMC 16|4

Codice	36524
EAN	4251269303043
Unità di imballaggio	5
Tipo di fissaggio	Avvitare
Posizione di montaggio	Kabeleinführungen, Lamiere
Per il numero di cavi	4
Lunghezza L1	115 mm
Lunghezza L2	103 mm
Larghezza	35 mm
Altezza	19,5 mm
Altezza di montaggio	19,5 mm
Numero di fori per viti	2
Diam. dei fori per viti	6 mm
Numero di denti	4
Adatto a passacavi:	KEL-ER 16, KEL-ER-E4, KEL 16, KEL-E4, KEL-U 16, KEL-QUICK 16, KEL-QUICK-E4, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16

disponibile

Richiedere

Scheda tecnica

KEL-EMC 10

Codice	36522
EAN	4251269303036
Unità di imballaggio	5
Tipo di fissaggio	Avvitare
Posizione di montaggio	Kabeleinführungen, Lamiere
Per il numero di cavi	3
Lunghezza L1	95 mm
Lunghezza L2	83 mm
Larghezza	35 mm
Altezza	19,5 mm
Altezza di montaggio	19,5 mm
Numero di fori per viti	2
Diam. dei fori per viti	6 mm
Numero di denti	3
Adatto a passacavi:	KEL-ER 10, KEL-ER-E3, KEL 10, KEL-E3, KEL-U 10, KEL-FG-E3, KEL-QUICK 10, KEL-QUICK-E3, KEL-BES 10, KEL-BES-S 10

disponibile

Richiedere

Scheda tecnica

KEL-EMC-B

Codice	36520
EAN	4251269303029
Unità di imballaggio	5
Tipo di fissaggio	Avvitare
Posizione di montaggio	Kabeleinführungen, Lamiere
Per il numero di cavi	2
Lunghezza L1	70 mm
Lunghezza L2	58 mm
Larghezza	35 mm
Altezza	19,5 mm
Altezza di montaggio	19,5 mm
Numero di fori per viti	2
Diam. dei fori per viti	6 mm
Numero di denti	2
Adatto a passacavi:	KEL-ER-B, KEL-ER-E2, KEL-B, KEL-E2, KEL-U-B, KEL-FG-E2, KEL-QUICK-B, KEL-QUICK-E2, KEL-DPZ-B

disponibile

Richiedere

Scheda tecnica

KEL-EMC F

Codice	39110
EAN	4251269305955
Unità di imballaggio	5
Tipo di fissaggio	Avvitare
Posizione di montaggio	Kabeleinführungen, Lamiere
Per il numero di cavi	3
Lunghezza L1	44 mm
Lunghezza L2	32 mm
Larghezza	35 mm
Altezza	19,5 mm
Altezza di montaggio	19,5 mm
Numero di fori per viti	2
Diam. dei fori per viti	6 mm
Numero di denti	3
Adatto a passacavi:	KEL-ER 24/16/10/-B, KEL 24/16/10/-B, KEL-U 24/16/10/-B, KEL-QUICK 24/16/10/-B, KEL-BES 24/16/10, KEL-BES-S 24/16/10, KEL-DPZ 24/16, KEL-DPU 24

disponibile

Richiedere

Scheda tecnica
