KEL-QTE | Sistema passacavo divisibile ad innesto

per cavi precablati / IP54

Ordina un campione gratuito

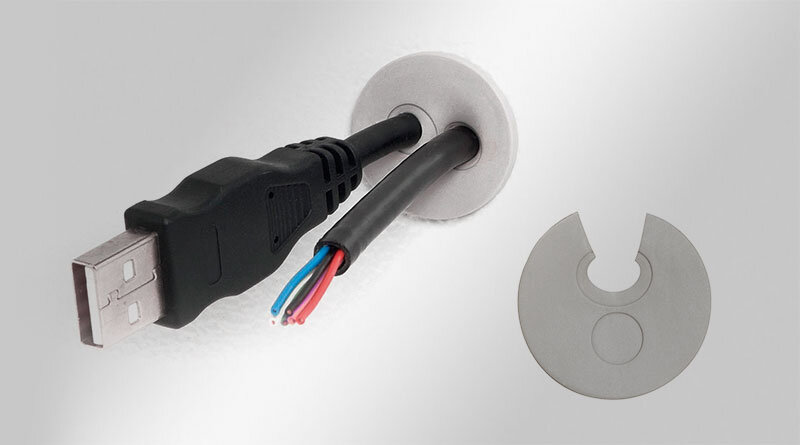

Supporti passacavo tondi ad innesto con protezione IP54. Aperture 20 mm di diametro. ll sistema KEL-QTE offre una soluzione semplice per il passaggio di cavi precablati e non intestati senza l'ausilio di attrezzi.

Scarica il pdf

Ordina un campione gratuito

Caratteristiche

Protezione IP (EN 60529)	IP54
Infiammabilità	UL94-V0, autoestinguente
Temperatura	-40 C° … 100 C°
Materiale	Elastomero
Tipo di fissaggio	Ad innesto
Proprietà	Resistente UV, senza siliconi, senza alogeni

Vantaggi e benefici

Installazione rapida senza l'uso di attrezzi
Instradamento dei cavi con e senza connettori
Per la rimozione (es. manutenzione) non è necessario svitare il listello passacavo
Adatto per aperture metriche

Tipi di prodotto

KEL-QTE

KEL-QTE 20|2.5

Codice	43412
EAN	4251269309793
Unità di imballaggio	10
Tipo di fissaggio	Ad innesto
Per il numero di cavi	2
Max. diametro del cavo, precablato	3,2 mm
Max. diametro del cavo, no intestato	5,2 mm
Lunghezza	0 mm
Larghezza	0 mm
Altezza	6 mm
Altezza di montaggio	2 mm
Per spessori lamiera min.	1,5 mm
Per spessori lamiera max.	2,5 mm
Min. diametro del cavo, precablato	2,6 mm
Min. diametro del cavo, no intestato	1 mm

disponibile

Richiedere

Scheda tecnica

KEL-QTE 20|3

Codice	43413
EAN	4251269309809
Unità di imballaggio	10
Tipo di fissaggio	Ad innesto
Per il numero di cavi	2
Max. diametro del cavo, precablato	3,8 mm
Max. diametro del cavo, no intestato	5,2 mm
Lunghezza	0 mm
Larghezza	0 mm
Altezza	6 mm
Altezza di montaggio	2 mm
Per spessori lamiera min.	1,5 mm
Per spessori lamiera max.	2,5 mm
Min. diametro del cavo, precablato	3,1 mm
Min. diametro del cavo, no intestato	1 mm

disponibile

Richiedere

Scheda tecnica

KEL-QTE 20|4

Codice	43414
EAN	4251269309816
Unità di imballaggio	10
Tipo di fissaggio	Ad innesto
Per il numero di cavi	2
Max. diametro del cavo, precablato	4,8 mm
Max. diametro del cavo, no intestato	5,2 mm
Lunghezza	0 mm
Larghezza	0 mm
Altezza	6 mm
Altezza di montaggio	2 mm
Per spessori lamiera min.	1,5 mm
Per spessori lamiera max.	2,5 mm
Min. diametro del cavo, precablato	3,8 mm
Min. diametro del cavo, no intestato	1 mm

disponibile

Richiedere

Scheda tecnica

KEL-QTE 20|5

Codice	43415
EAN	4251269309823
Unità di imballaggio	10
Tipo di fissaggio	Ad innesto
Per il numero di cavi	2
Max. diametro del cavo, precablato	5,6 mm
Max. diametro del cavo, no intestato	5,2 mm
Lunghezza	0 mm
Larghezza	0 mm
Altezza	6 mm
Altezza di montaggio	2 mm
Per spessori lamiera min.	1,5 mm
Per spessori lamiera max.	2,5 mm
Min. diametro del cavo, precablato	4,7 mm
Min. diametro del cavo, no intestato	1 mm

disponibile

Richiedere

Scheda tecnica
