KEL-U 24|10 CR
| 部品番號 | 54241.601 |
| EAN | 4251269326134 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 40 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 147 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 10 x KT スモール |
-
製品一覧
?
クリーンルーム用ケーブルエントリシステム
?
KEL-U CR 分割式ケーブルエントリフレーム
KEL-U CR 分割式ケーブルエントリフレーム
クリーンルーム用?保護等級IP54/ULタイプ12

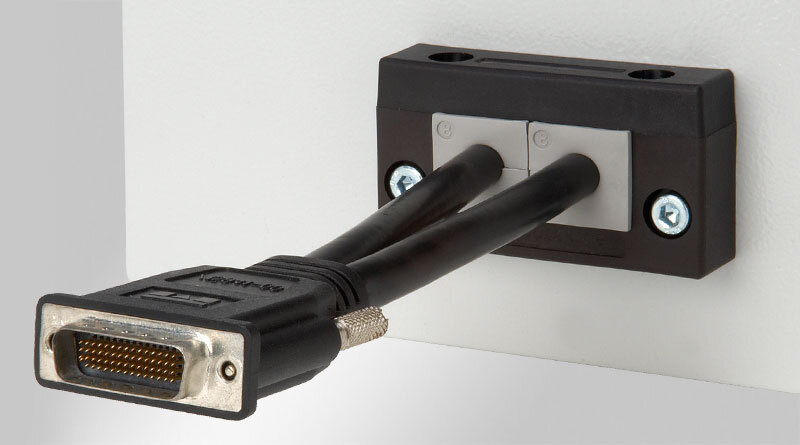

コネクタ付きケーブル用の分割式ケーブルエントリフレームです。外徑1～35mmのケーブルを挿入することができ、保護等級IP54/ULタイプでシールされ、同時にDIN EN 62444に準拠したストレインリリーフが施されています。
ケーブルグロメットは、組立て時にフレームに固定し、最後に上蓋カバーをネジ留めすることで完全固定?シールされます。
KEL-U CRフレームは、10極?16極?24極の産業コネクタ用に標準取付穴に適合します。ただし、ブレイクアウトの幅は36mmではなく、46mmまで選択可能で、大きなコネクタを持つケーブルも挿入できます。KEL-U-B CRフレームは、46×46mmのカットアウト（コントローラーやカウンターなど）に適合します。
単列デザインのKEL-ER-E CRフレームは、省スペース設計で、限られたスペースやフラットコネクタ（Sub-Dなど）付きケーブルに最適です。
壁掛け用の平型ガスケットが同梱されています。
5桁の製品番號末尾に「600」が付いている製品は、ISO 14644-1に準拠したクリーンルームクラス1の粒子排出量のテストおよび認証を受けています。さらに、これらの製品に使用されている素材は、VOC/SVOCに準拠したアウトガス値のテストを行い、認定されています。*VOC（揮発性有機化合物）／SVOC（半揮発性有機化合物）(ISO 14644-8;ISO 16000-6、-9、-11、-25、VDI 2083 17ページ參照)
5桁の製品番號末尾に「601」が付いている製品は、ISO 14644-1に準拠したクリーンルームクラス1の粒子排出量のテストおよび認証を受けています。
仕様
| IP 保護等級（EN 60529） | IP54 |
| ULタイプ (UL 50E) | UL Type 12 |
| 難燃性クラス | UL-94-V0、自己消火性 |
| 溫度 | -40 C° ? 140 C° |
| 材質 | ポリアミド |
| 取付型式 | KEL-SNAP用, ネジ留め |
| 特性 | 耐震, UV耐候性, シリコンフリー, 防錆（V2Aバージョン）, ハロゲンフリー |
特?とメリット
- 非常に簡単なアッセンブリ
- コネクタ付きケーブルの保証持続
- 改造?修理やメンテナンスが迅速かつ簡単
- 高密度配線と豊富なグロメットによる多彩な組み合わせ
- ストレインリリーフ機能（EN 62444準拠）
- 高安定性と耐振動性
- 省スペース?コンパクト設計
- 2穴?4穴のグロメットによる高密度配線
製品タイプとサイズ
KEL-U 24|10 CR (S)VOC
| 部品番號 | 54241.600 |
| EAN | 4251269326035 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 40 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 147 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 10 x KT スモール |
KEL-U 24|7 CR
| 部品番號 | 54247.601 |
| EAN | 4251269326158 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 25 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 147 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 6 x KT スモール, 1 x KT ラージ |
KEL-U 24|7 CR (S)VOC
| 部品番號 | 54247.600 |
| EAN | 4251269326059 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 25 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 147 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 6 x KT スモール, 1 x KT ラージ |
KEL-U 24|4 CR
| 部品番號 | 54244.601 |
| EAN | 4251269326141 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 6 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 147 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 2 x KT スモール, 2 x KT ラージ |
KEL-U 16|8 CR
| 部品番號 | 54168.601 |
| EAN | 4251269326080 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 32 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 120 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 86 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 8 x KT スモール |
KEL-U 16|8 CR (S)VOC
| 部品番號 | 54168.600 |
| EAN | 4251269325984 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 32 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 120 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 86 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 8 x KT スモール |
KEL-U 16|5 CR
| 部品番號 | 54165.601 |
| EAN | 4251269326073 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 17 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 120 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 86 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 4 x KT スモール, 1 x KT ラージ |
KEL-U 16|5 CR (S)VOC
| 部品番號 | 54165.600 |
| EAN | 4251269325977 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 17 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 120 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 86 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 4 x KT スモール, 1 x KT ラージ |
KEL-U 16|2 CR
| 部品番號 | 54162.601 |
| EAN | 4251269326066 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 2 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 120 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 86 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 2 x KT ラージ |
KEL-U 10|6 CR
| 部品番號 | 54216.601 |
| EAN | 4251269326127 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 24 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 98 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 65 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 6 x KT スモール |
KEL-U 10|6 CR (S)VOC
| 部品番號 | 54216.600 |
| EAN | 4251269326028 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 24 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 98 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 65 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 6 x KT スモール |
KEL-U 10|3 CR
| 部品番號 | 54212.601 |
| EAN | 4251269326110 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 9 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 98 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 65 × 36 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 2 x KT スモール, 1 x KT ラージ |
KEL-U-B4 CR
| 部品番號 | 54204.601 |
| EAN | 4251269326097 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 16 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 73 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 46 × 46 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 4 x KT スモール |
KEL-U-B4 CR (S)VOC
| 部品番號 | 54204.600 |
| EAN | 4251269325991 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 16 |
| 最大ケーブル徑 | 17 mm |
| 長さ | 73 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 46 × 46 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 4 x KT スモール |
KEL-U-B1 CR
| 部品番號 | 54206.601 |
| EAN | 4251269326103 |
| 梱包単位 | 5 |
| 取付型式 | KEL-SNAP用, ネジ留め |
| ケーブル數 | 1 |
| 最大ケーブル徑 | 35 mm |
| 長さ | 73 mm |
| 幅 | 58 mm |
| 高さ | 17 mm |
| 取付高 | 17 mm |
| 標準取付穴 | 46 × 46 mm |
| ネジ穴數 | 4 |
| ネジ穴徑 | 5.8 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 1 x KT ラージ |
