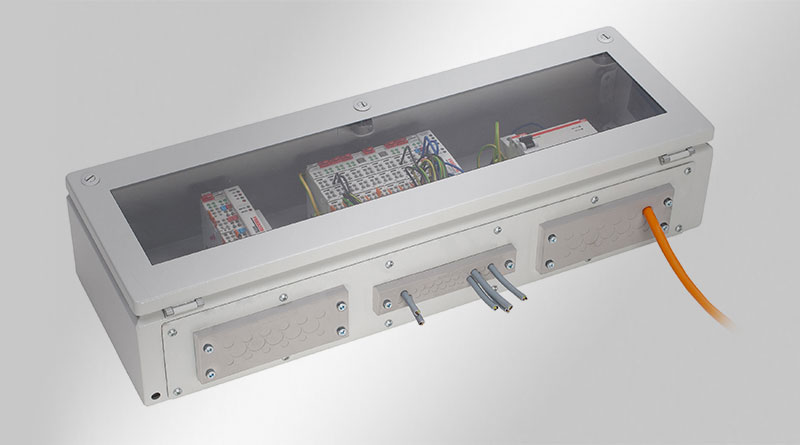

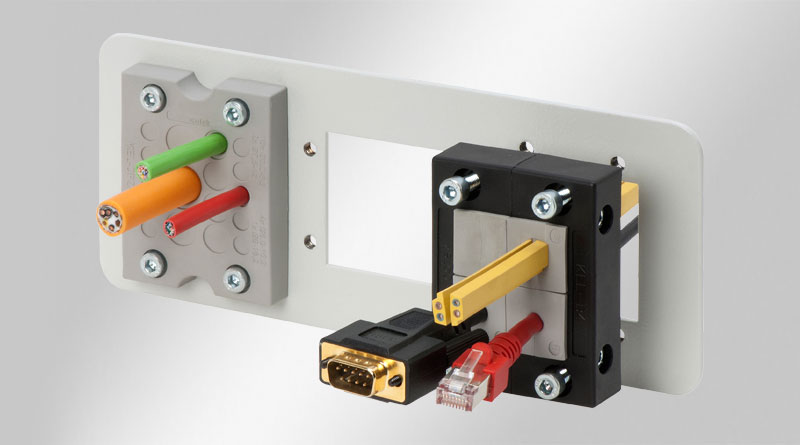

フランジプレートは、ケーブルエントリシステムのコネクタ付き用と無し用の両方を設置できるというメリットがあります。板金加工は一切必要ありません。
FP-AEプレートは、86/112×36mmの切り欠きがあり、フランジプレートの切り欠きがあるコンパクトな筐體タイプAE、トップデスクシステムTP、CSモジュラー筐體に適しています。
FP-AXプレートは、86/112×36mmの切り欠きがあり、リタール社製コンパクトキャビネットタイプAXに適しています。
FP-BGプレートは、112×36mmの切り欠きがあり、リタール社製バスキャビネットタイプBGに適しています。
フランジプレートの取付穴?ドリル加工は、16極?24極の産業コネクタ用標準取付穴に対応しています。そのため、KEL?KEL-U?KEL-QUICK?KEL-DP?KEL-DPU?KEL-DPZシリーズのケーブルエントリシステムを取り付けることができます。
様々なカットアウトが施されたFP-KLプレートは、リタール社製ターミナルボックスタイプKX/KLに適しています。コネクタの無いケーブルを挿入する場合は、フランジプレートの代わりにケーブルグランドKEL-DPZ-KX/KLを取り付けることができます。
フランジプレートはすべてRAL7035の粉體塗裝が施されています。また、FPフランジプレート用のガスケットとネジが同梱されています。
ケーブルエントリシステムを1.5～2.0Nmでネジ留めすることをお勧めします。
| IP 保護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66 |
| 材質 | 薄板鋼、パウダーコーティング |
| 部品番號 | 43901 |
| EAN | 4251269321351 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 256 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 1 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal AX |
| 部品番號 | 43902 |
| EAN | 4251269321368 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 256 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 1 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal AX |
| 部品番號 | 43905 |
| EAN | 4251269321399 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 301 mm |
| 幅 | 221 mm |
| 高さ | 2 mm |
| フランジサイズ | 5 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal AX |
| 部品番號 | 43906 |
| EAN | 4251269321405 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 301 mm |
| 幅 | 221 mm |
| 高さ | 2 mm |
| フランジサイズ | 5 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal AX |
| 部品番號 | 43840 |
| EAN | 4251269310768 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 339 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 2 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal TP, Rittal CS, Rittal AE |
| 部品番號 | 43846 |
| EAN | 4251269310782 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 339 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 2 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal TP, Rittal CS, Rittal AE |
| 部品番號 | 43907 |
| EAN | 4251269321412 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 401 mm |
| 幅 | 221 mm |
| 高さ | 2 mm |
| フランジサイズ | 6 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal AX |
| 部品番號 | 43908 |
| EAN | 4251269321429 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 401 mm |
| 幅 | 221 mm |
| 高さ | 2 mm |
| フランジサイズ | 6 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal AX |
| 部品番號 | 43909 |
| EAN | 4251269321436 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 436 mm |
| 幅 | 221 mm |
| 高さ | 2 mm |
| フランジサイズ | 7 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal AX |
| 部品番號 | 43910 |
| EAN | 4251269321443 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 436 mm |
| 幅 | 221 mm |
| 高さ | 2 mm |
| フランジサイズ | 7 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal AX |
| 部品番號 | 43903 |
| EAN | 4251269321375 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 447 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 3 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal AX |
| 部品番號 | 43904 |
| EAN | 4251269321382 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 447 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 3 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal AX |
| 部品番號 | 43842 |
| EAN | 4251269310775 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 534 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 4 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal TP, Rittal IN, Rittal EL, Rittal AE, Rittal AX |
| 部品番號 | 43871 |
| EAN | 4251269310881 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 534 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 4 |
| 標準取付穴 | 86 × 36 mm |
| 適合製品 | KEL-ER 16, KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-SNAP 16, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16, KEL-DP 16 |
| 適合筐體 | Rittal TP, Rittal IN, Rittal EL, Rittal AE, Rittal AX |
| 部品番號 | 43848 |
| EAN | 4251269310799 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 534 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 4 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal TP, Rittal IN, Rittal EL, Rittal AE, Rittal AX |
| 部品番號 | 43834 |
| EAN | 4251269310737 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 221 mm |
| 幅 | 90 mm |
| 高さ | 2 mm |
| フランジサイズ | 2 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal KX, Rittal KL |
| 部品番號 | 43855 |
| EAN | 4251269310836 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 221 mm |
| 幅 | 90 mm |
| 高さ | 1 mm |
| フランジサイズ | 2 |
| 標準取付穴 | 86 × 36 mm |
| 適合製品 | KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-SNAP 16, KEL-DPZ 16, KEL-DP 16, KEL-BES 16, KEL-BES-S 16 |
| 適合筐體 | Rittal KX, Rittal KL |
| 部品番號 | 43853 |
| EAN | 4251269310812 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 221 mm |
| 幅 | 90 mm |
| 高さ | 1 mm |
| フランジサイズ | 2 |
| 標準取付穴 | 65 × 36 mm |
| 適合製品 | KEL 10, KEL-U 10, KEL-FA 10, KEL-QUICK 10, KEL-SNAP 10, KEL-DPZ 10, KEL-DP 10, KEL-BES 10, KEL-BES-S 10 |
| 適合筐體 | Rittal KX, Rittal KL |
| 部品番號 | 43852 |
| EAN | 4251269310805 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 221 mm |
| 幅 | 90 mm |
| 高さ | 2 mm |
| フランジサイズ | 2 |
| 標準取付穴 | 46 × 46 mm |
| カットアウト丸穴 | 40.4 mm |
| 適合製品 | KEL-B, KEL-U-B, KEL-QUICK-B, KEL-SNAP-B, KEL-DPZ-B, KEL-DPZ 40, KEL-DPZ-HD 40, KEL-DPZ-CLICK 40, KEL-SCDP-TR 40, KEL-DPF 40 |
| 適合筐體 | Rittal KX, Rittal KL |
| 部品番號 | 43854 |
| EAN | 4251269310829 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 221 mm |
| 幅 | 90 mm |
| 高さ | 2 mm |
| フランジサイズ | 2 |
| 標準取付穴 | 46 × 46 mm |
| 適合製品 | 2 × KEL-SNAP-B, 1 × KEL-DPZ-B |
| 適合筐體 | Rittal KX, Rittal KL |
| 部品番號 | 43866 |
| EAN | 4251269310874 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 355 mm |
| 幅 | 92 mm |
| 高さ | 2 mm |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal BG |
| 部品番號 | 43865 |
| EAN | 4251269310867 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 555 mm |
| 幅 | 92 mm |
| 高さ | 2 mm |
| フランジサイズ | 6 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal IN, Rittal BG |
| 部品番號 | 43832 |
| EAN | 4251269310720 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 214 mm |
| 幅 | 88 mm |
| 高さ | 2 mm |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Fibox |
| 部品番號 | 43838 |
| EAN | 4251269310751 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 330 |
| 幅 | 90 |
| 高さ | 2 mm |
| フランジサイズ | 3 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal AE |
| 部品番號 | 43861 |
| EAN | 4251269310850 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 330 mm |
| 幅 | 90 mm |
| 高さ | 2 mm |
| フランジサイズ | 3 |
| 標準取付穴 | 86 × 36 mm |
| 適合製品 | KEL-ER 16, KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-SNAP 16, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16, KEL-DP 16 |
| 適合筐體 | Rittal AE |
| 部品番號 | 43836 |
| EAN | 4251269310744 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 160 mm |
| 幅 | 70 mm |
| 高さ | 2 mm |
| フランジサイズ | 1 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-QTA 24, KEL-DP 24 |
| 適合筐體 | Rittal AE |
| 部品番號 | 43871 |
| EAN | 4251269310881 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 534 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 5 |
| 標準取付穴 | 86 × 36 mm |
| 適合製品 | KEL-ER 16, KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-SNAP 16, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16, KEL-DP 16 |
| 適合筐體 | Rittal TP, Rittal IN, Rittal EL, Rittal AE |
| 部品番號 | 43846 |
| EAN | 4251269310782 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 339 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 4 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal TP, Rittal CS, Rittal AE |
| 部品番號 | 43842 |
| EAN | 4251269310775 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 534 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 5 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal TP, Rittal IN, Rittal EL, Rittal AE |
| 部品番號 | 43840 |
| EAN | 4251269310768 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 339 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 4 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal TP, Rittal CS, Rittal AE |
| 部品番號 | 43848 |
| EAN | 4251269310799 |
| 梱包単位 | 1 |
| カラー | グレー (RAL 7035) |
| 長さ | 534 mm |
| 幅 | 149 mm |
| 高さ | 2 mm |
| フランジサイズ | 5 |
| 標準取付穴 | 112 × 36 mm |
| 適合製品 | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合筐體 | Rittal TP, Rittal IN, Rittal EL, Rittal AE |
