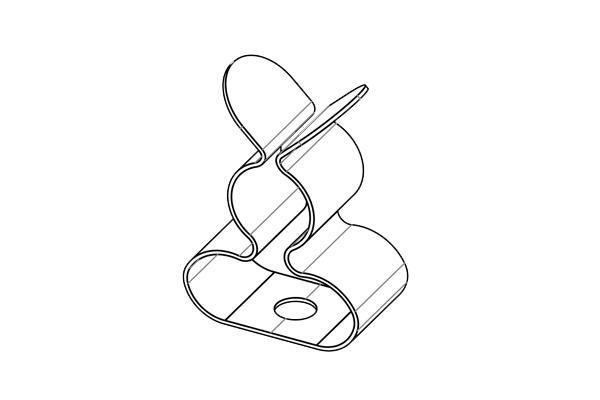

MSKL 3-12
| 訂貨號 | 37600 |
| EAN | 4251269316876 |
| 包裝單位 | 50 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 8 mm |
| 寬度 | 15 mm |
| 高度 | 20.5 mm |

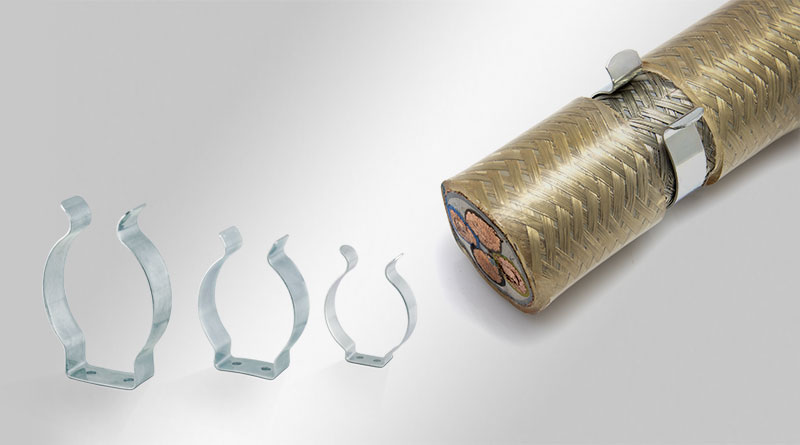

EMC 屏蔽夾
通過鉚釘直接安裝
使用EMC屏蔽夾，必須將電纜的屏蔽層連接到地電位。它們易于使用并且有效地將單根電纜的屏蔽層接地。
EMC電纜夾為電纜屏蔽層提供了較大的接觸面積。 與傳統的屏蔽支架相比，使用易科智連 EMC屏蔽夾時，接觸面積最多可提高50％。 規定的夾緊范圍可以超過10％。
由于其特殊的設計，MSKL的夾緊范圍非常大，而尺寸卻相對較小。 （例如：MSKL 3-12，可裝配12mm電纜屏蔽層：寬度26.25mm）。
屏蔽夾很容易通過鉚釘固定。
規格
| 材料 | 屏蔽夾: 彈簧鋼，鍍鋅 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屬性 | 防震 |
產品優勢
- 部分型號集成了應力消除功能
- 屏蔽接觸和應力釋放功能分開
- 能持續不斷地對電纜屏蔽層施加壓力，不需要對壓力作出調整
- 節省空間的設計
- MSKL: 大夾緊范圍，通過少量不同的產品尺寸即可覆蓋大范圍不同直徑的電纜
- 防震，無需維護
產品類型和尺寸

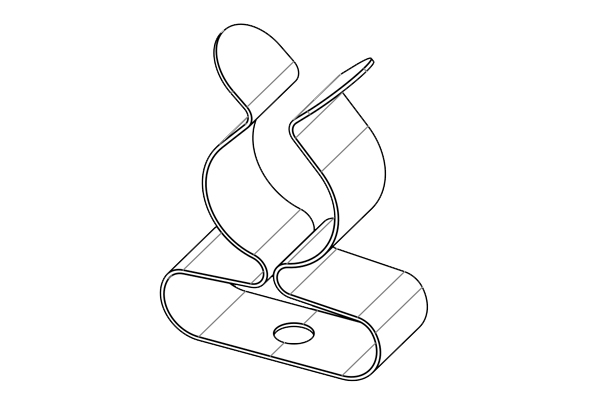

MSKL 8-18
| 訂貨號 | 37602 |
| EAN | 4251269316883 |
| 包裝單位 | 50 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 8 mm |
| 寬度 | 20 mm |
| 高度 | 27 mm |
SKL 1.5-3
| 訂貨號 | 36200 |
| EAN | 4251269302091 |
| 包裝單位 | 50 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 8 mm |
| 寬度 | 11.8 mm |
| 高度 | 13 mm |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 3.2 mm |

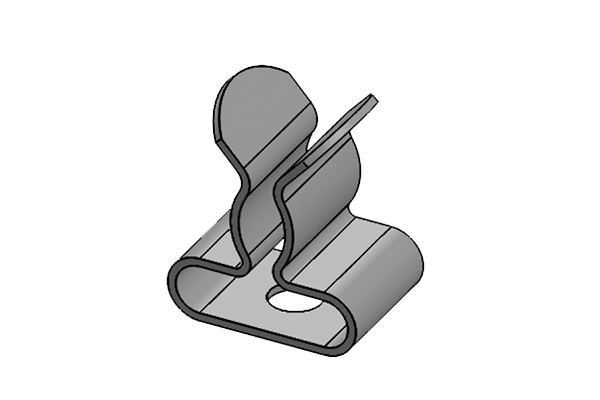

SKL 3-6
| 訂貨號 | 36202 |
| EAN | 4251269302107 |
| 包裝單位 | 50 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 8 mm |
| 寬度 | 11.8 mm |
| 高度 | 13.6 mm |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 3.2 mm |
SKL 6-8
| 訂貨號 | 36204 |
| EAN | 4251269302114 |
| 包裝單位 | 50 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 8 mm |
| 寬度 | 11.8 mm |
| 高度 | 15 mm |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 3.2 mm |
SKL 8-11
| 訂貨號 | 36205 |
| EAN | 4251269302121 |
| 包裝單位 | 50 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 8 mm |
| 寬度 | 14 mm |
| 高度 | 20 mm |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 3.2 mm |
SKL 11-17
| 訂貨號 | 36206 |
| EAN | 4251269302138 |
| 包裝單位 | 50 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 8 mm |
| 寬度 | 21 mm |
| 高度 | 27 mm |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 3.2 mm |

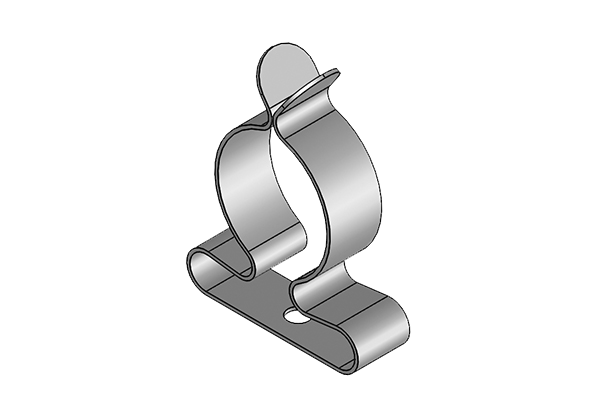

SKL 17-22
| 訂貨號 | 36207 |
| EAN | 4251269302145 |
| 包裝單位 | 50 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 17 mm |
| 最大屏蔽直徑 | 22 mm |
| 長度 | 8 mm |
| 寬度 | 26.5 mm |
| 高度 | 34.5 mm |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 3.2 mm |
SKL 22-30
| 訂貨號 | 36208 |
| EAN | 4251269302152 |
| 包裝單位 | 50 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 22 mm |
| 最大屏蔽直徑 | 30 mm |
| 長度 | 8 mm |
| 寬度 | 35 mm |
| 高度 | 39.2 mm |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 3.2 mm |
SKL 30-38
| 訂貨號 | 36209 |
| EAN | 4251269302169 |
| 包裝單位 | 5 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 30 mm |
| 最大屏蔽直徑 | 38 mm |
| 長度 | 13 mm |
| 寬度 | 46.5 mm |
| 高度 | 62.5 mm |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 5.2 mm |

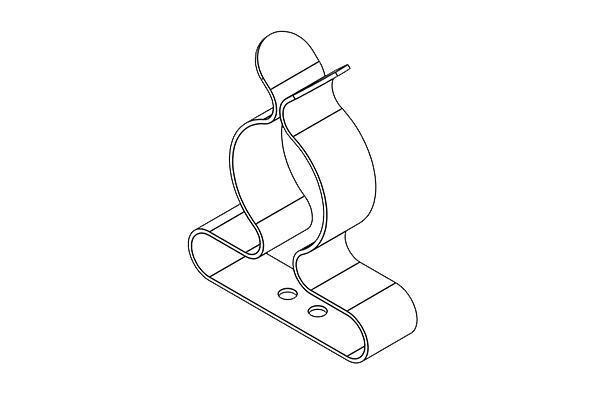

SKL 38-48
| 訂貨號 | 36213 |
| EAN | 4251269302176 |
| 包裝單位 | 5 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 38 mm |
| 最大屏蔽直徑 | 48 mm |
| 長度 | 13 mm |
| 寬度 | 48.5 mm |
| 高度 | 71.5 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.2 mm |

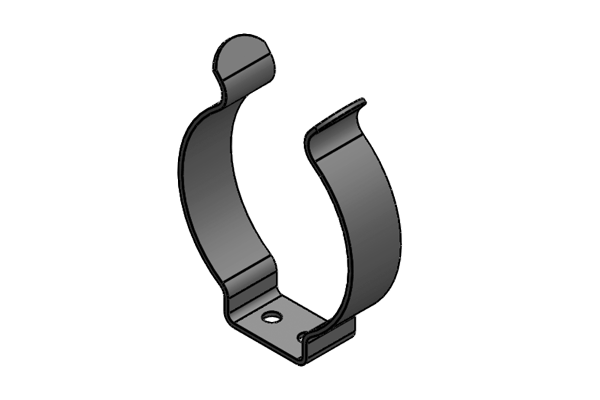

SKL 44-56
| 訂貨號 | 36216 |
| EAN | 4251269322754 |
| 包裝單位 | 5 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 44 mm |
| 最大屏蔽直徑 | 56 mm |
| 長度 | 13 mm |
| 寬度 | 47 mm |
| 高度 | 60.5 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 3.7 mm |

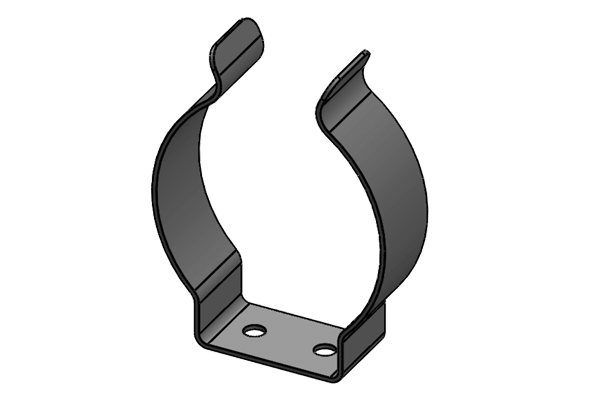

SKL 56-68
| 訂貨號 | 36217 |
| EAN | 4251269322761 |
| 包裝單位 | 5 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 56 mm |
| 最大屏蔽直徑 | 68 mm |
| 長度 | 19 mm |
| 寬度 | 55 mm |
| 高度 | 72.5 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.8 mm |

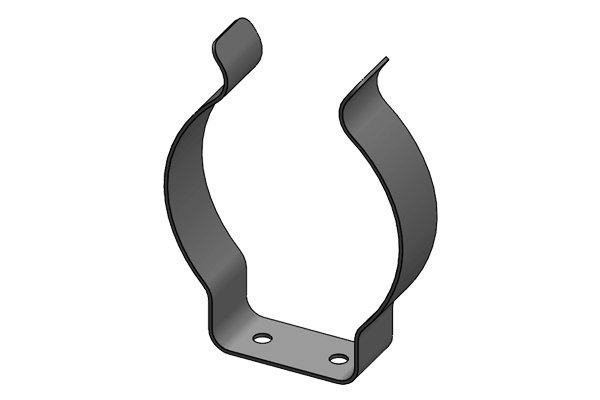

SKL 68-75
| 訂貨號 | 36218 |
| EAN | 4251269322778 |
| 包裝單位 | 5 |
| 安裝形式 | 鉚接 |
| 安裝位置 | 通用 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 68 mm |
| 最大屏蔽直徑 | 75 mm |
| 長度 | 19 mm |
| 寬度 | 69.5 mm |
| 高度 | 91 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.9 mm |
