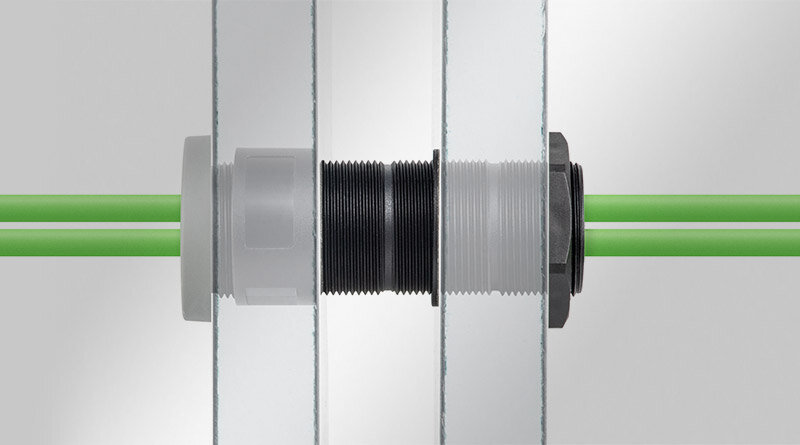

I pressacavi e i passacavi a membrana icotek con filettatura metrica (passo 1,5 mm) sono fissati con un controdado durante il montaggio. Se la lunghezza del filetto non è sufficiente, ad esempio per montaggio su pannelli sandwich o pareti spesse in cemento, icotek offre una soluzione pratica: Il manicotto filettato icotek!

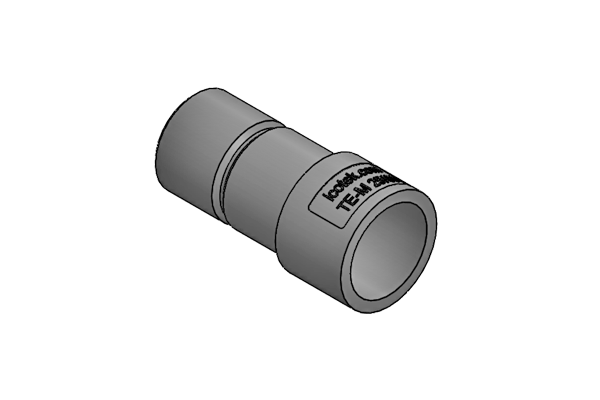

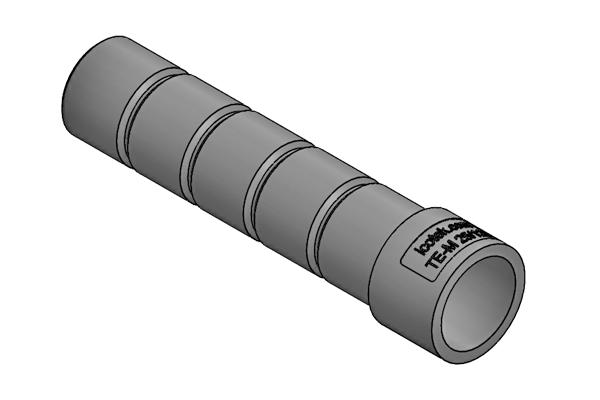

Il manicotto filettato è disponibile in tre misure (M32, M50, M63) e in tre lunghezze (35 mm, 60 mm e 120 mm); questa possibilità rappresenta una vera innovazione nel campo della gestione dei cavi. Le diverse lunghezze possono essere combinate in modo flessibile o accorciate semplicemente utilizzando le apposite tacche. Ciò significa che è possibile gestire non solo spessori molto elevati, ma anche dimensi precise per l‘instradamento del cavo. Grazie alla robusta costruzione , possono essere avvitati insieme un numero praticamente infinito di manicotti. Se il pressacavo non viene fornito con un controdado, è necessario ordinare anche questo.

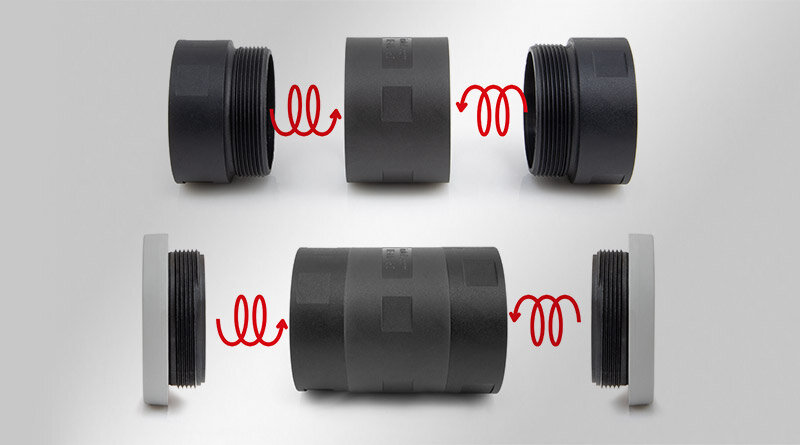

L'adattatore TE-MA è disponibile in aggiunta al manicotto filettato qualora fosse necessario combinarlo con altri filetti. E' possibile infatti avvitare insieme prolunghe dello stesso diametro in direzioni opposte in modo da poter montare un pressacavo o un passacavo su entrambi i lati. In questo modo è possibile eseguire la posa e la sigillatura su entrambi i lati della parete.
Le carotatrici con diametri a partire da 80 mm sono molto spesso usate per realizzare aperture nelle pareti di camere bianche, celle frigorifere, edifici, ecc. Per poter utilizzare i manicotti filettati TE per queste aperture a parete, si utilizzano le piastre di copertura AB-M150. Scopri di più ?
| Infiammabilità | UL94-V0, autoestinguente |
| Temperatura | -40 C° … 140 C° |
| Materiale | Poliammide |
| Tipo di fissaggio | Avvitare con controdado |
| Proprietà | senza siliconi, senza alogeni |
| Codice | 52300 |
| EAN | 4251269332449 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare con controdado |
| Max. diametro del cavo | 25 mm |
| Colore | nero |
| Lunghezza | 35 mm |
| Diametro esterno | 36,5 mm |
| Taglia chiave Inglese | SW 35 |
| Apertura rotonda | 37 mm |
| Filetto | M32 × 1,5 |
| Codice | 52301 |
| EAN | 4251269332456 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare con controdado |
| Max. diametro del cavo | 25 mm |
| Colore | nero |
| Lunghezza | 60 mm |
| Diametro esterno | 36,5 mm |
| Taglia chiave Inglese | SW 35 |
| Apertura rotonda | 37 mm |
| Filetto | M32 × 1,5 |
| Codice | 52302 |
| EAN | 4251269332463 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare con controdado |
| Max. diametro del cavo | 25 mm |
| Colore | nero |
| Lunghezza | 120 mm |
| Diametro esterno | 36,5 mm |
| Taglia chiave Inglese | SW 35 |
| Apertura rotonda | 37 mm |
| Filetto | M32 × 1,5 |
| Codice | 52305 |
| EAN | 4251269335365 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare con controdado |
| Max. diametro del cavo | 25 mm |
| Colore | nero |
| Lunghezza | 38 mm |
| Diametro esterno | 36,5 mm |
| Taglia chiave Inglese | SW 35 |
| Apertura rotonda | 37 mm |
| Filetto | M32 × 1,5 |
| Codice | 52310 |
| EAN | 4251269332470 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare con controdado |
| Max. diametro del cavo | 43 mm |
| Colore | nero |
| Lunghezza | 35 mm |
| Diametro esterno | 54,5 mm |
| Taglia chiave Inglese | SW 53 |
| Apertura rotonda | 55 mm |
| Filetto | M50 × 1,5 |
| Codice | 52311 |
| EAN | 4251269332487 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare con controdado |
| Max. diametro del cavo | 43 mm |
| Colore | nero |
| Lunghezza | 60 mm |
| Diametro esterno | 54,5 mm |
| Taglia chiave Inglese | SW 53 |
| Apertura rotonda | 55 mm |
| Filetto | M50 × 1,5 |
| Codice | 52312 |
| EAN | 4251269332494 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare con controdado |
| Max. diametro del cavo | 43 mm |
| Colore | nero |
| Lunghezza | 120 mm |
| Diametro esterno | 54,5 mm |
| Taglia chiave Inglese | SW 53 |
| Apertura rotonda | 55 mm |
| Filetto | M50 × 1,5 |
| Codice | 52307 |
| EAN | 4251269335372 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare con controdado |
| Max. diametro del cavo | 43 mm |
| Colore | nero |
| Lunghezza | 38 mm |
| Diametro esterno | 54,5 mm |
| Taglia chiave Inglese | SW 53 |
| Apertura rotonda | 55 mm |
| Filetto | M50 × 1,5 |
| Codice | 52313 |
| EAN | 4251269333392 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare con controdado |
| Max. diametro del cavo | 56 mm |
| Colore | nero |
| Lunghezza | 35 mm |
| Diametro esterno | 67,5 mm |
| Taglia chiave Inglese | SW 66 |
| Apertura rotonda | 68 mm |
| Filetto | M63 × 1,5 |
| Codice | 52314 |
| EAN | 4251269333408 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare con controdado |
| Max. diametro del cavo | 56 mm |
| Colore | nero |
| Lunghezza | 60 mm |
| Diametro esterno | 67,5 mm |
| Taglia chiave Inglese | SW 66 |
| Apertura rotonda | 68 mm |
| Filetto | M63 × 1,5 |
| Codice | 52315 |
| EAN | 4251269333415 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare con controdado |
| Max. diametro del cavo | 56 mm |
| Colore | nero |
| Lunghezza | 120 mm |
| Diametro esterno | 67,5 mm |
| Taglia chiave Inglese | SW 66 |
| Apertura rotonda | 68 mm |
| Filetto | M63 × 1,5 |
| Codice | 52308 |
| EAN | 4251269335389 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare con controdado |
| Max. diametro del cavo | 56 mm |
| Colore | nero |
| Lunghezza | 38 mm |
| Diametro esterno | 67,5 mm |
| Taglia chiave Inglese | SW 66 |
| Apertura rotonda | 68 mm |
| Filetto | M63 × 1,5 |
| Codice | 52350 |
| EAN | 4251269335532 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Incollare |
| Diametro esterno | 150 mm |
| Altezza di montaggio | 2 mm |
| Apertura metrica | M32 |
| Apertura rotonda | 32,5 mm |
| Codice | 52351 |
| EAN | 4251269335549 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Incollare |
| Diametro esterno | 150 mm |
| Altezza di montaggio | 2 mm |
| Apertura metrica | M50 |
| Apertura rotonda | 50,5 mm |
| Codice | 52352 |
| EAN | 4251269335556 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Incollare |
| Diametro esterno | 150 mm |
| Altezza di montaggio | 2 mm |
| Apertura metrica | M63 |
| Apertura rotonda | 63,5 mm |
Convinci te stesso dell'assemblaggio semplice e veloce dei nostri prodotti.
Guarda il video di montaggio!
Trova sempre il telaio e i gommini giusti per il tuo ingresso cavi!
I pannelli di copertura hanno un diametro esterno di 150 mm e un foro centrale di 32,5 mm, 50,5 mm o 63,5 mm per adattarsi ai manicotti filettati e/o ai passacavi e pressacavi metrici.
